Замена сетевого шнура Professional Series PS77401

Убедитесь, что тостер отключен от сети, прежде чем приступать к любой разборке!

Плотно ухватитесь за черный пластиковый выступ рычага и осторожно снимите его с металлического рычага. Одерживайте тостер одной рукой, в то время как другой тянете за выступ рычага.

Если этот элемент снимается впервые, потребуется некоторое усилие. Будьте осторожны: чрезмерное усилие может повредить внутренний механизм рычага.

Переверните тостер вверх дном и с помощью отвертки T7 Torx удалите четыре винта длиной 10 мм, которые крепят внешнюю оболочку.

Верните тостер в исходное положение и сдвиньте оболочку, просунув рычаг тостера (теперь без черного пластикового выступа) через отверстие в оболочке.

Теперь внешняя оболочка соединена с тостером только внутренними проводами.

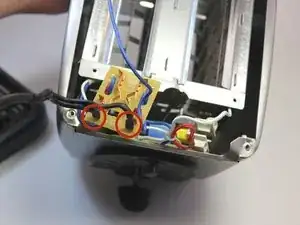

Найдите и открутите две винта длиной 8 мм, которые крепят плату (расположенную внутри оболочки) к самой оболочке, используя крестовую отвертку №2.

Теперь оболочка полностью отделена от остальной части тостера.

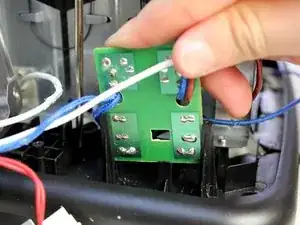

Снимите небольшую плату, потянув за два боковых язычка и одновременно отжав центральный фиксатор.

Выдвиньте маленькую плату из защелок.

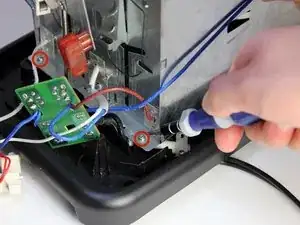

Используя крестовую отвертку №2, открутите два передних винта длиной 8 мм, которые крепят шасси к основанию.

Поверните тостер и удалите два оставшихся винта длиной 8 мм.

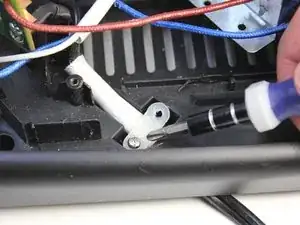

После снятия шасси осмотрите основание тостера и найдите маленькую белую защелку, фиксирующую сетевой шнур. С помощью крестовой отвертки удалите два винта длиной 10 мм.

Отпаяйте два провода сетевого шнура, подключенные к маленькой плате.

Припаяйте новый сетевой шнур.

Если вы не уверены в правильности пайки, ознакомьтесь с этим руководством: Руководство по пайке
