Замена компонентов материнской платы Linksys WRT54G

Разверните антенны прямо от корпуса устройства.

Снимите чёрные колпачки с антенн, потянув их от корпуса.

Отвинтите каждую антенну от беспроводного устройства.

С небольшим усилием снимите синий пластиковый корпус.

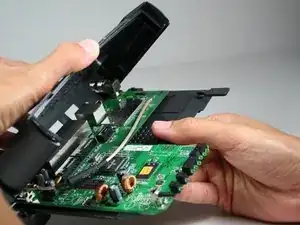

Чтобы снять чёрный кожух, окружающий зелёную материнскую плату, сдвиньте верхнюю половину корпуса назад. Она перемещается всего на небольшое расстояние.

Поднимите верхнюю часть вверх и отведите от нижней, чтобы снять её.

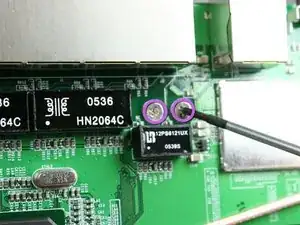

Найдите 2 винта M2.5x6 мм, крепящие материнскую плату к задней крышке.

Снимите оба винта с материнской платы крестовой отвёрткой.

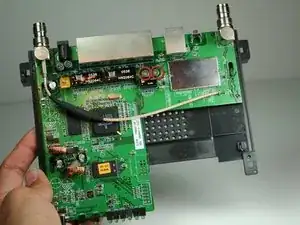

После удаления винтов сдвиньте материнскую плату в направлении её светодиодов.

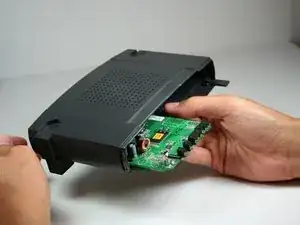

Поднимите материнскую плату вверх и отведите от чёрного нижнего корпуса.

Приготовьте оплётку для удаления припоя. Включите паяльник и дайте ему нагреться. Для сведений по пайке обратитесь к руководству iFixit по пайке (Как паять и убирать припой).

Убедитесь, что паяльник не опирается на предметы, которые могут быть повреждены нагревом.

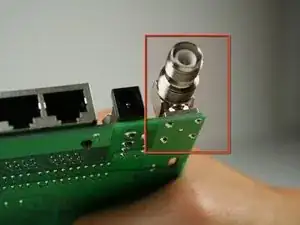

Определите функциональный компонент, который будет удалён.

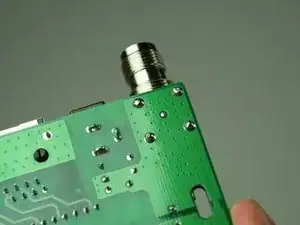

Переверните плату так, чтобы были видны контакты, удерживающие компонент.

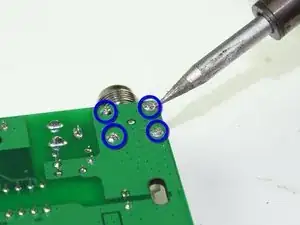

Удалите припой с каждого контакта согласно руководству iFixit по пайке (Как паять и убирать припой). Аккуратно извлеките функциональный компонент для замены.
