Замена антенн на Linksys WRT54GS v2

Переверните маршрутизатор так, чтобы все четыре ножки были направлены вверх.

Удалите резиновые вставки внутри двух фиолетовых ножек, расположенных на передней панели маршрутизатора.

Это может быть сложно, поэтому попробуйте следующие два метода:

Используйте пластиковый инструмент для открывания. Вставьте плоский конец инструмента в шов и медленно подденьте резиновые ножки.

Используйте металлический поддёргиватель. Вставьте конец металлического поддёргивателя прямо в отверстие резиновых ножек и подденьте вставку.

Используйте отвертку Philips №2 для удаления двух винтов размером 5,8 мм, крепящих переднюю панель к материнской плате.

Сожмите стороны задней панели маршрутизатора внутрь и снимите фиолетовую переднюю панель. Помогите себе вторым человеком на этом шаге.

Вытяните блок платы вверх.

Переверните печатную плату и используйте отвертку Philips №2 для удаления винта размером 6,9 мм, крепящего плату к задней панели.

Сдвиньте заднюю крышку прочь от печатной платы.

Переверните печатную плату и определите, какое соединение вам нужно отсоединить.

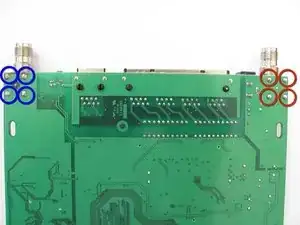

Соединения, показанные красным, удерживают правую антенну на месте. Есть ещё одно крепление для этой антенны с другой стороны платы.

Соединения, показанные синим, удерживают левую антенну на месте. Отсоедините эти 4 точки, чтобы удалить антенну.

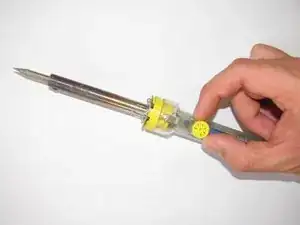

Включите паяльник и дайте ему выйти на режим максимальной температуры (не менее 600ºF).

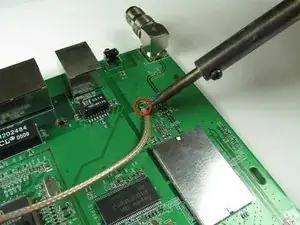

Отсоедините соединение, следуя справоч

Перевод руководства с ifixit.com
