Замена гибкой платы Logitech K480
В этом руководстве показано, как заменить гибкую плату в клавиатуре Logitech K480. Гибкая плата используется в качестве соединителя между электрическими компонентами, когда в устройстве важны компактность и гибкость. Гибкую плату может потребоваться заменить, если компоненты плохо соединяются или плата повреждена. Плата хрупкая и легко рвётся или гнётся, поэтому обращайтесь с ней осторожно.
Шаг 1
Переверните клавиатуру.
Шаг 2
Снимите четыре резиновые ножки лопаткой.
Шаг 3
Откройте отсек батареек сдвигом.
Извлеките батарейки.
Шаг 4
Удалите три винта 4 мм под резиновыми ножками крестовой отвёрткой Phillips #0.
Шаг 5
Удалите два винта 4 мм под крышкой отсека батареек крестовой отвёрткой Phillips #0.
Шаг 6
Начиная от диска, вставьте лопатку между передней и задней панелями и подденьте, пока панель не отщёлкнется.
Вставьте синюю пластину, чтобы удерживать части разведёнными, пока вы работаете с другими участками.
Продолжайте поддевать по краям, пока не откроется достаточно, чтобы аккуратно разъединить обе части руками.
Громкие щелчки — это защёлки, удерживающие части вместе. Они не ломаются, волноваться не нужно.
Шаг 7
Удалите восемь винтов 3 мм крестовой отвёрткой Phillips #00.
Удалите пять серебристых винтов 2 мм с металлической пластины крестовой отвёрткой Phillips #00.
Удалите один чёрный винт 4 мм у материнской платы крестовой отвёрткой Phillips #00.
Шаг 8
Поднимите и снимите металлическую пластину.
Шаг 9
Удалите два чёрных винта 4 мм с материнской платы крестовой отвёрткой Phillips #00.
Шаг 10
Аккуратно вытяните гибкую плату с задней стороны материнской платы.
Гибкая плата хрупкая, поэтому аккуратно вытягивайте её.
Шаг 11
Удалите два чёрных винта 4 мм с платы диска, расположенной ниже основной материнской платы, крестовой отвёрткой Phillips #00.
Шаг 12

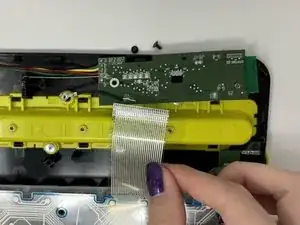

Аккуратно вытяните листовую плату из-за платы диска.
Гибкая плата хрупкая, поэтому аккуратно вытягивайте её.
Шаг 13

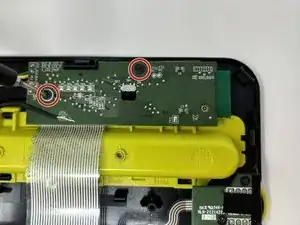

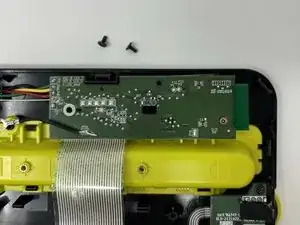

Удалите два чёрных винта 4 мм, удерживающие модуль Bluetooth слева, крестовой отвёрткой Phillips #00.
Шаг 14

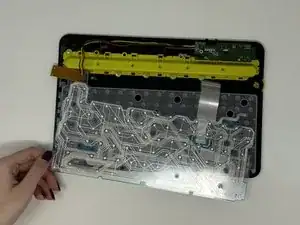

Поднимите гибкую плату и извлеките её.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
