Замена переключателя Easy-Switch в Logitech K480
Переключатель Easy-Switch в Logitech K480 отвечает за переключение между ранее сопряжёнными Bluetooth-устройствами. Переключатель может потребовать замены, если он был структурно повреждён, например треснул или отсоединился. Также может потребоваться замена переключателя, если он отсутствует на вашем устройстве. Это руководство проведёт вас через разборку и снятие переключателя Easy-Switch с вашей Logitech K480.
Шаг 1
Переверните клавиатуру.
Шаг 2

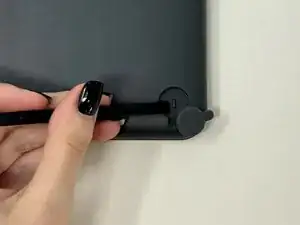

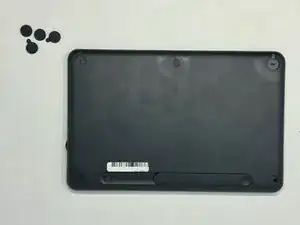

Снимите четыре резиновые ножки с помощью лопатки.
Шаг 3

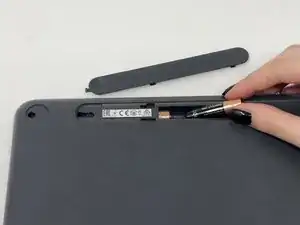

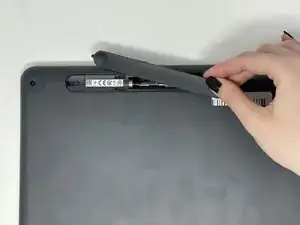

Сдвиньте крышку батарейного отсека.
Извлеките батареи.
Шаг 4

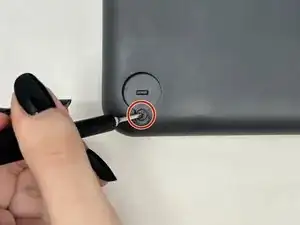

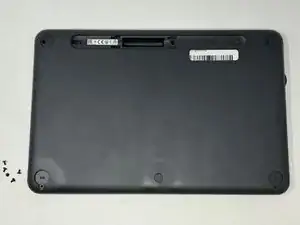

Снимите три винта длиной 4 мм, расположенные под резиновыми ножками, используя отвёртку Phillips #0.
Шаг 5

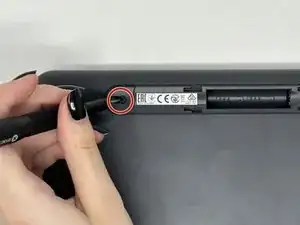

Снимите два винта длиной 4 мм, находящиеся под крышкой батарейного отсека, используя отвёртку Phillips #0.
Шаг 6

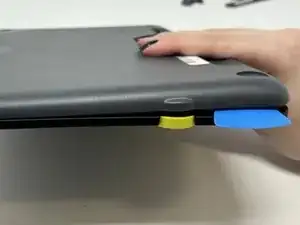

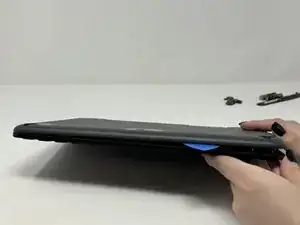

Начиная у переключателя, проведите лопаткой между передней и задней панелями, пока панель не поднимется и не щёлкнет.
Вставьте синюю пластиковую медиаторную пластину, чтобы удерживать части разомкнутыми, пока вы работаете в других областях.
Продолжайте поддевать по краям, пока не откроется достаточно, чтобы вы могли аккуратно разъединить обе части вручную.
Громкие щелчки — это защёлки, удерживающие части вместе. Они не ломаются, и беспокоиться не нужно.
Шаг 7

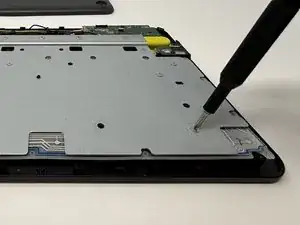

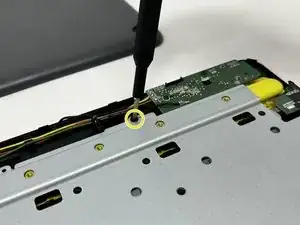

Снимите восемь винтов длиной 3 мм, используя отвёртку Phillips #00.
Снимите пять серебристых винтов длиной 2 мм с металлической пластины, используя отвёртку Phillips #00.
Снимите один чёрный винт длиной 4 мм у материнской платы, используя отвёртку Phillips #00.
Шаг 8

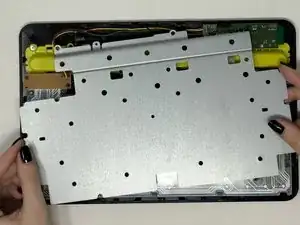

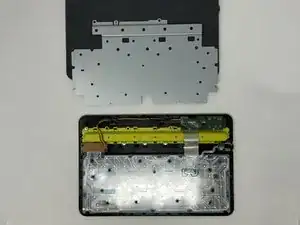

Поднимите и снимите металлическую пластину.
Шаг 9

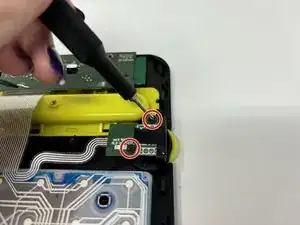

Снимите два чёрных винта длиной 4 мм с платы переключателя, расположенной в верхнем правом углу устройства, с помощью отвёртки Phillips #00.
Шаг 10

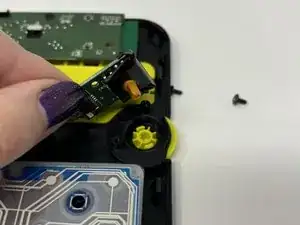

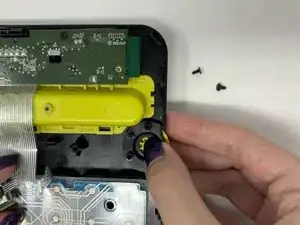

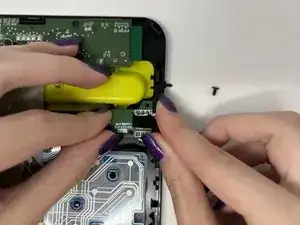

Поднимите плату Easy-Switch, чтобы вытащить её из переключателя.
Шаг 11

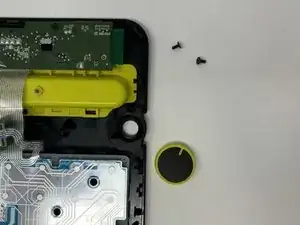

Выдавите переключатель Easy-Switch, аккуратно надавив пальцем на внутреннюю сторону переключателя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
