Замена переключателя мыши Logitech M317C

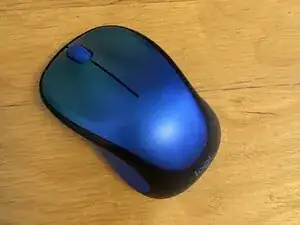

Мышь до начала работы

Переверните мышь, снимая крышку батарейного отсека, USB-ресивер и один винт Philips 0.

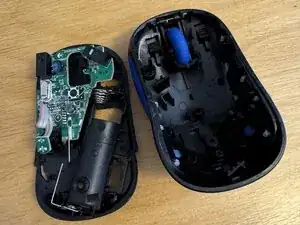

Снимите верхнюю крышку мыши. Она не удерживается кабелями.

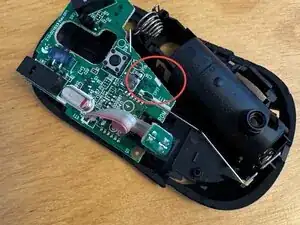

Плата удерживается на месте несколькими пластиковыми зажимами. Используйте лопатку, чтобы осторожно нажать на зажим рядом с отсеком для батарей. Плата должна немного приподняться.

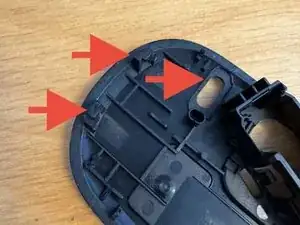

Поднимите плату из мыши, направляя её к задней части мыши (обратите внимание на зажимы спереди).

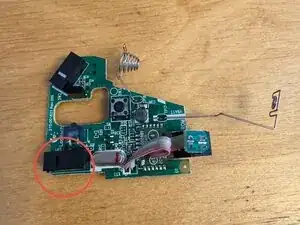

Следите за переключателем питания, так как он может выпасть при удалении платы. Если это произойдет, отметьте положение переключателя включения/выключения на плате и замените его.

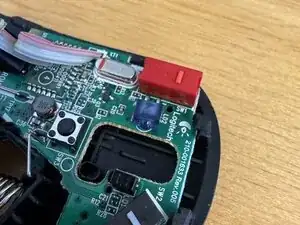

Отпаивайте 3 точки каждого переключателя по мере необходимости (верхние и нижние левые точки пайки на фото).

Указан оригинальный, не щелкающий переключатель.

Припаяйте новый переключатель на место и снова вставьте плату.

Убедитесь, что все три зажима удерживают плату на месте, что переключатель питания установлен правильно, а держатель батареи вставлен в паз на каждом конце отсека.

Соберите крышку и протестируйте!
