Замена микропереключателя беспроводной трекбольной мыши Logitech M570

Открутите 5 винтов, которые частично скрыты. Три винта находятся под резиновыми буферами и один в отсеке для батареи под наклейкой (ее следует предварительно оттянуть).

Можно просто выдавить синюю трекбольную шайбу из ее крепления. Это следует делать время от времени и очищать отверстие.

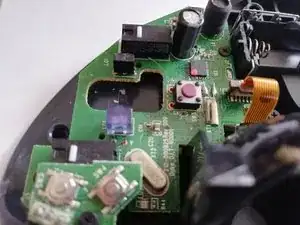

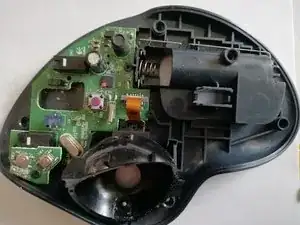

После отворачивания винтов корпус легко снимается. Отверстие для синего шарика сделано отдельным пластиковым элементом. Плата удерживается несколькими винтами.

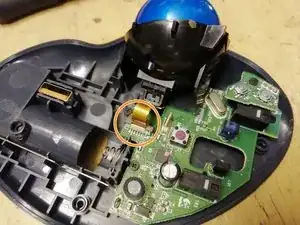

Поднимите серую защелку и вытащите плоский кабель из разъема. Держатель трекбола затем можно отложить в сторону.

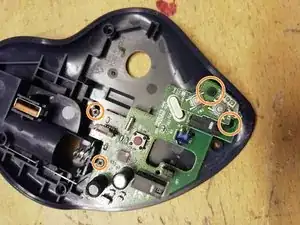

Открутите четыре винта с крестовой шлицем (оранжевые) и поднимите плату из корпуса, осторожно обращаясь с проводами, удерживающими батарею; провода можно вывесить из корпуса без дополнительного откручивания.

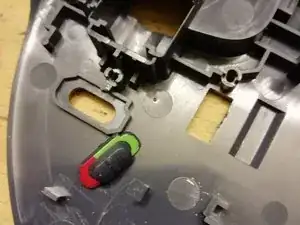

Не потеряйте переключатель включения в процессе (см. вторую фотографию).

Корректно распаяйте микропереключатель (зеленый) на трех его контактах.

Запаяйте новый микропереключатель, убедившись, что он ровно прилегает к плате.

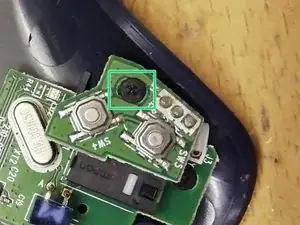

Убедитесь, что маленькая плата с двумя кнопками и отверстием посередине (зеленая) размещена над фиксирующим штифтом. Тогда она будет находиться в правильном положении.
