Logitech M220 Silent Mouse Левая кнопка мыши не работает должным образом — ремонт
Если у Вас клавиатура и мышь Logitech M220/M221 с нано-приёмником и левая кнопка мыши некорректно откликается, это может быть решением.
Причина проблемы в том, что паяное соединение левой кнопки мыши (микропереключателя) не обеспечивает надёжного контакта с платой, к которой оно припаяно. Перепайка соединения восстановит работу кнопки как новой.
Другой причиной является неисправность самого микропереключателя, требующая его замены. Для этого потребуется приспособление для выпаивания припоя и паяльник, чтобы удалить припой перед демонтажем неисправного микропереключателя.
Шаг 1
Снимите крышку батарейного отсека и 1.5В AA батарею на нижней стороне мыши.
Чёрное пятно — это винт с крестообразной шляпкой. Выверните винт (против часовой стрелки).
Note: Не потеряйте маленький винт.
Шаг 2
Теперь переверните мышь и осторожно сдвиньте верхнюю половину мыши к себе, слегка покачивая.
В результате крышка мыши должна отойти, и Вы сможете снять верхнюю крышку мыши (с колесиком).

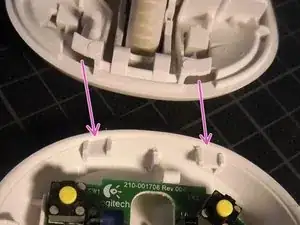

Здесь видно язычки со стороны колесика, которые должны соскользнуть с выступов на нижней части.
Шаг 3
Печатная плата внутри мыши удерживается тремя защёлками. Проще всего зажать их набором лопаток. Я подложил лопатку снизу и с правой стороны и смог вытянуть плату из посадочного места вместе с двумя пружинами батарейного отсека.
Будьте осторожны с пружинами батарей, которые прикреплены к плате. Убедитесь, что они не погнулись и не остались в нижнем пластиковом корпусе.
После разборки мыши Вы можете очистить пластиковый корпус мыши 70% изопропиловым спиртом или салфеткой с содержанием спирта.
Note: Не потеряйте маленькую пластиковую кнопку слайдера включения/выключения
Шаг 4

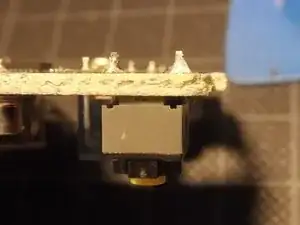

Теперь, когда плата ослаблена от нижней пластиковой части мыши, Вы можете проверить контакты микропереключателей.

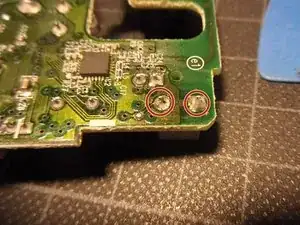

Я заметил изменение цвета припоя, и микропереключатель немного шевелился.
Шаг 5

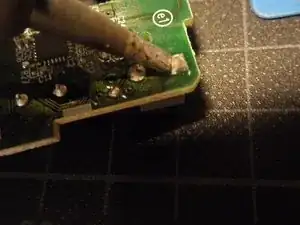

Перепаяйте соединения.
Шаг 6
При возвращении платы в нижнюю часть мыши убедитесь, что пластиковая кнопка слайдера включения/выключения выровнена с маленькой ручкой слайд-переключателя на плате.
Шаг 7
Теперь, когда плата вставлена в нижнюю часть мыши, вставьте батарею перед тем, как попытаться надеть верхнюю крышку, чтобы убедиться, что мышь работает. Вы можете нажимать переключатели и двигать мышь, чтобы проверить, всё ли в порядке.
Заключение
Чтобы собрать устройство назад, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
