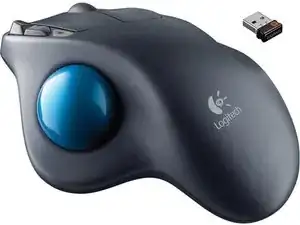

Замена переключателей беспроводной трекбол мыши Logitech M570

Компьютеры

Я заметил, что у меня начали возникать проблемы с перетаскиванием окон. Сначала я думал, что это проблема программного обеспечения, так как недавно перешел с Windows на Linux. Но проблема сохранялась на обеих ОС, и стало ясно, что это аппаратная проблема.

Так и началась сага разборки трекбольной мыши. Дальше — история!!!

Этот гид поможет вам разобрать вашу собственную мышь Logitech M570 и проведет вас через замену переключателей. Обратите внимание, что вам понадобятся навыки пайки для замены переключателей. Возможно, вы сможете обойтись без навыков пайки, если хотите заменить датчик шарика.

Шаг 1

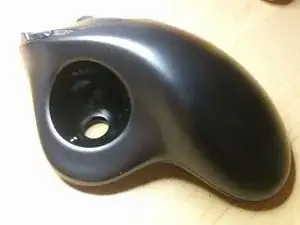

Удалите шарик для трекинга

Переключите выключатель питания в положение "выключено"

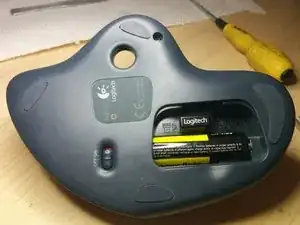

Откройте крышку батарейного отсека

Удалите батарею типа AA

Шаг 2

Удалите 3 накладки, как показано на картинке

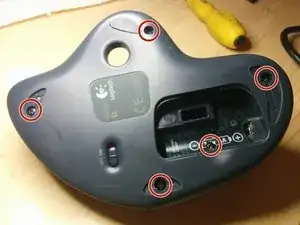

Открутите 5 болтов с помощью отвертки Phillips #1

Последний винт скрыт под этикеткой батареи. Вам придется проделать отверстие, чтобы добраться до него.

Шаг 3

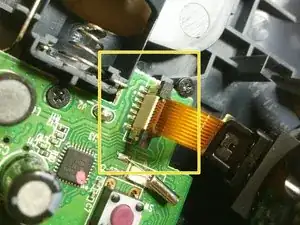

Поднимите зажим вверх и извлеките гибкую плату из разъема. Отсоедините датчик шарика.

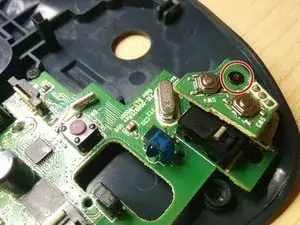

Открутите первый винт и отсоедините маленькую плату.

Извлеките остальные 3 винта. Последний винт скрыт за конденсатором на картинке.

Шаг 4

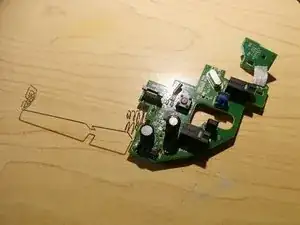

Осторожно удалите плату. Будьте внимательны, чтобы не согнуть разъем батареи.

Удалите переключатель питания. В противном случае он может выпасть, и вы никогда не увидите его снова...

Шаг 5

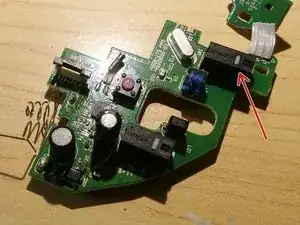

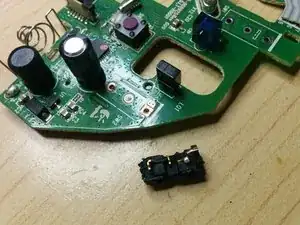

Как вы видите, один из переключателей полностью сломан. Его необходимо заменить!

Существует несколько заменителей. Я использовал этот. Но вы можете использовать оригинальный или аналог.

На деле это не так уж важно. Разница заключается в силе нажатия. Оригинальный переключатель имеет силу нажатия 75 gf, что обеспечивает более легкое нажатие. Но я выбрал заменитель на 150 gf, так как они должны прослужить дольше...

Перевод руководства с ifixit.com
