Замена переключателя клавиши Redragon Kumara K552

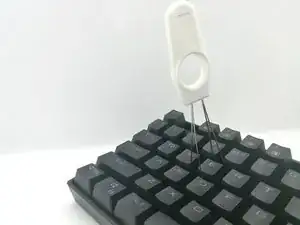

Зацепите проволочный или пластиковый съёмник под колпачок клавиши.

Тяните съёмник строго вверх, чтобы снять колпачок клавиши.

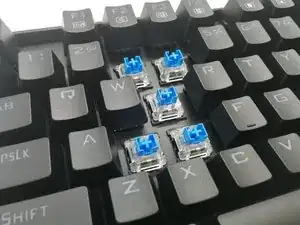

Перед переходом к следующему шагу может помочь снятие окружающих колпачков клавиш.

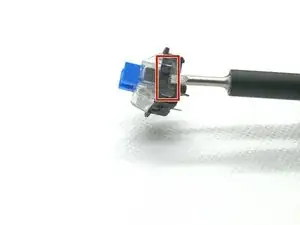

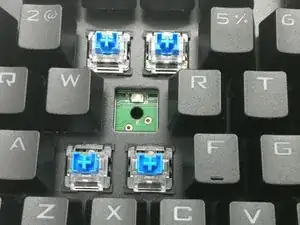

Зацепите съёмник переключателей за верхние и нижние защёлки переключателя.

Удерживайте плату одной рукой.

Другой рукой сожмите защёлки плотно съёмником и тяните строго вверх, пока переключатель не отщёлкнется.

Если переключатель не отщёлкивается, проверьте, не сломаны ли защёлки переключателя, прежде чем пробовать снова.

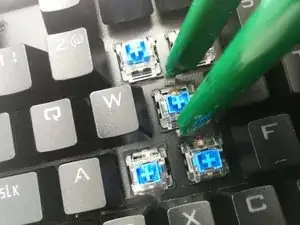

В качестве альтернативы можно поддеть лопатку под нижнюю защёлку переключателя.

Используйте лопатку, чтобы сжать нижнюю защёлку, затем подденьте нижнюю часть переключателя вверх.

После частичного высвобождения расположите лопатку под верхней защёлкой переключателя.

Сожмите и отщёлкните верхнюю часть переключателя с клавиатуры.

Осмотрите металлические контакты внизу переключателя, чтобы убедиться, что они не погнуты.

Рабочий переключатель должен иметь прямые контакты, которые входят в плату. Если контакты погнуты, выпрямите их вручную или с помощью плоскогубцев/пинцета.

Этот шаг сам по себе может исправить переключатель; перейдите к Шагам 7 и 8, чтобы установить и протестировать переключатель.

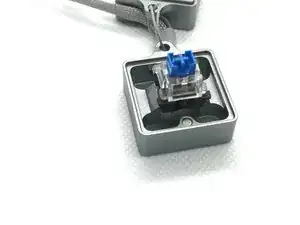

Используя крышку-открывалку для переключателей типа Kailh (с двумя широкими зубцами вместо четырёх), разместите переключатель сверху так, чтобы две пластиковые защёлки по бокам переключателя оказались над двумя зубцами снизу.

Нажимайте очень сильно вниз, пока обе защёлки не разблокируются.

Если одна защёлка разблокировалась, а другая — нет, сбросьте обе стороны и попробуйте снова.

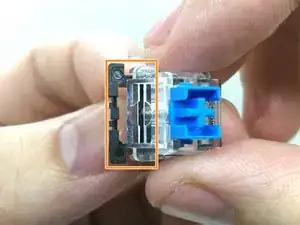

В качестве альтернативы подденьте лопатку под первую защёлку и слегка разблокируйте её.

Подденьте лопатку под вторую защёлку, чтобы открыть верхний корпус.

Возможно, придётся сбросить переключатель и попробовать несколько раз.

При разборке верхняя часть переключателя может вылететь из‑за пружины под ней.

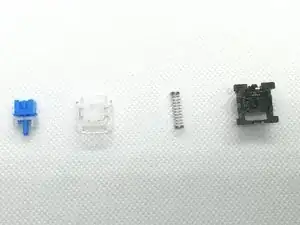

Четыре части переключателя — это стержень, верхний корпус, пружина и нижний корпус. Убедитесь, что у вас есть все четыре части перед продолжением.

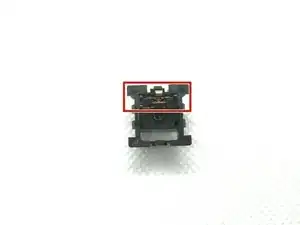

Проверьте металлическую контактную пластину внутри нижнего корпуса на наличие ржавчины или перекосов.

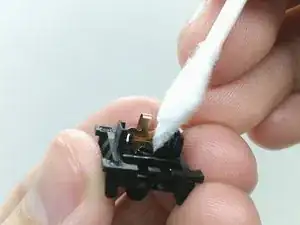

Вы можете обнаружить смазку на пластине, которую можно удалить ватной палочкой.

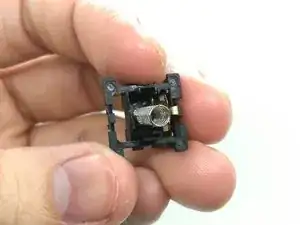

Чтобы собрать переключатель, поместите пружину в нижний корпус сверху на круглую стойку внутри.

Поместите стержень в верхний корпус так, чтобы ножки стержня были направлены от прямоугольного отверстия в верхнем корпусе.

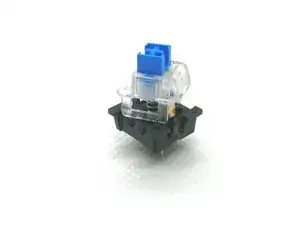

Соберите переключатель так, чтобы прямоугольные отверстия в верхнем и нижнем корпусе совпадали.

Будьте осторожны, чтобы не потерять ни одной из четырёх частей переключателя, особенно пружину.

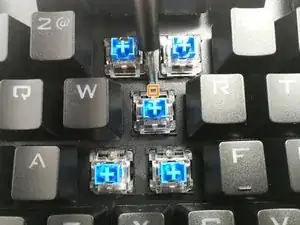

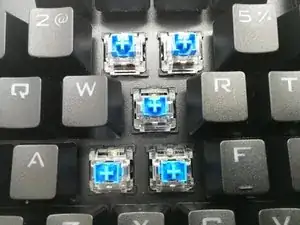

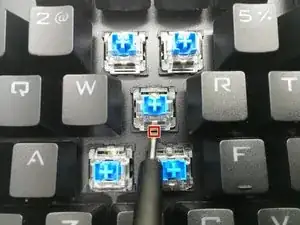

Вставьте переключатель обратно в клавиатуру, поместив переключатель так, чтобы прямоугольное отверстие было направлено вверх, а логотип Redragon — вниз относительно окружающих переключателей.

Плотно нажмите вниз на корпус (не на стержень), пока он не защёлкнется на месте.

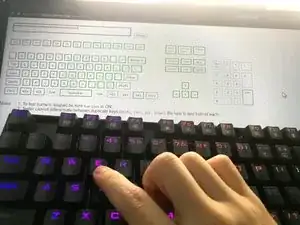

Проверьте клавиатуру после этого с помощью тестера клавиатуры, например Keyboard Tester, чтобы убедиться, что переключатель работает; для клавиатур ABNT2 использование тестера ABNT2 помогает подтвердить, что специфические для раскладки клавиши регистрируются правильно.

Если переключатель не работает, либо ваш ремонт не сработал и потребуется полная замена переключателя, либо вы погнули контакты при повторной установке переключателя на плату. Обратитесь к Шагам 2 и 3 для снятия переключателя и исправления погнутых контактов соответственно.

Если вы заменяете штатные переключатели на неоригинальные, имейте в виду, что не все сторонние переключатели подойдут к этой клавиатуре. Поскольку эта клавиатура использует горячезаменяемые розетки Outemu, она принимает только переключатели с более тонкими контактами.

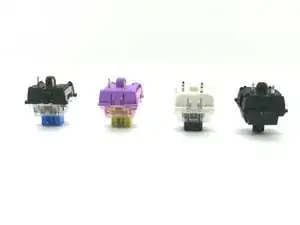

На фотографиях переключатели слева совместимы с этой клавиатурой, тогда как переключатели справа не совместимы из‑за их немного более толстых контактов.
