Замена переключателя клавиатуры Akko MOD 007 v2
Если у вашей Akko MOD 007 v2 переключатель работает некорректно, потребуется заменить переключатель клавиатуры, чтобы восстановить её работоспособность. Со временем переключатели изнашиваются и перестают регистрировать нажатия. Перед заменой переключателя осмотрите клавиатуру, чтобы убедиться, что неисправен именно переключатель, а не плата (PCB).
В этом руководстве вы узнаете, как заменить переключатель клавиатуры в вашей Akko MOD 007 v2. У неё есть две особенности, которые упрощают процесс. Клавиатура поддерживает hot-swap, что позволяет заменить переключатель без пайки. Кроме того, при покупке запасного переключателя Akko MOD 007 v2 совместима как с переключателями с креплением на плате (5-контактными), так и с переключателями с креплением на плате/панели (3-контактными).
Если требуется заменить более одного переключателя, повторите эти инструкции для каждого переключателя.
Шаг 1

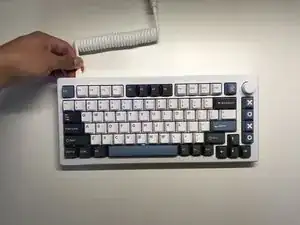

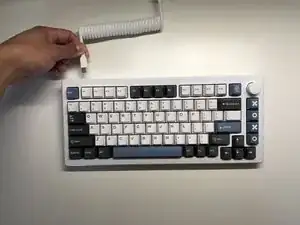

Отключите кабель USB-C.
Шаг 2

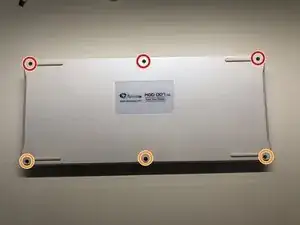

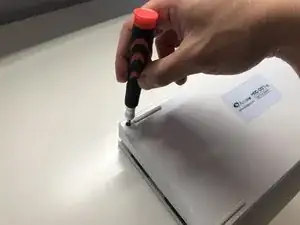

Переверните клавиатуру так, чтобы была обращена вверх её задняя сторона.
Удалите три более длинных винта 20,2 мм, используя отвертку Torx T5.
Удалите три винта 8 мм, используя отвертку Torx T5.
Шаг 3

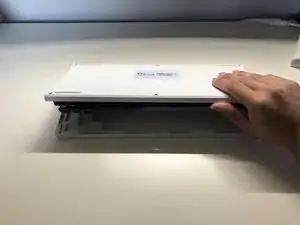

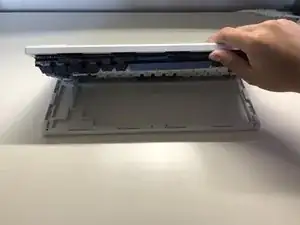

Разведите переднюю и заднюю части корпуса.
Если клавиатура грязная, очистите её перед продолжением. Используйте сжатый воздух или кисть.
Шаг 4

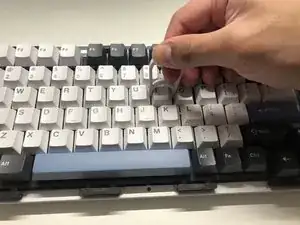

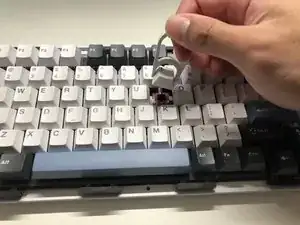

Вставьте съёмник колпачков горизонтально на колпачок и потяните вверх.
Чрезмерная сила может сломать инструмент или колпачки, поэтому не дергайте колпачок резким движением.
Шаг 5

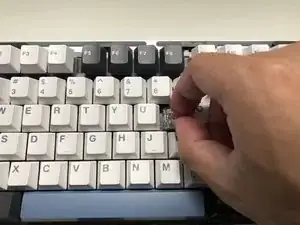

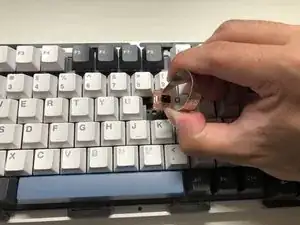

Вставьте съёмник переключателей вертикально в защёлки переключателя и аккуратно потяните вверх.
Шаг 6

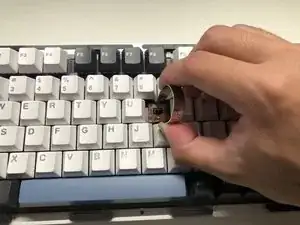

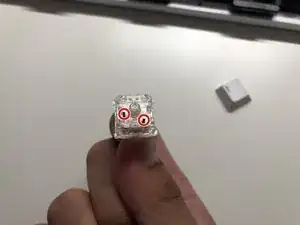

Ориентируйте новый переключатель так, чтобы контакты совпали с гнёздами на плате.
Вдавите переключатель в гнёзда.
Убедитесь, что контакты выровнены с гнёздами, так как неправильное выравнивание приведёт к неисправности переключателя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Проверьте переключатель, открыв сайт для тестирования клавиатуры, например 'keyboardtester.com', и нажав клавишу, чтобы убедиться, что она срабатывает.
Перевод руководства с ifixit.com
