Замена печатной платы KBD65
Ваша клавиатура работает не так, как раньше? Неисправности клавиатуры, например неработающие при нажатии отдельные клавиши, — частая и простая проблема, которую может устранить любой. Одной из основных причин такой неисправности является дефект или сбой печатной платы. Представьте печатную плату как сердце вашей клавиатуры: ко всему она подключается и обеспечивает связь между вашим нажатием клавиши и отображением символа на устройстве. В этом руководстве показано, как разобрать механическую клавиатуру KBD65 для замены печатной платы.
Шаг 1

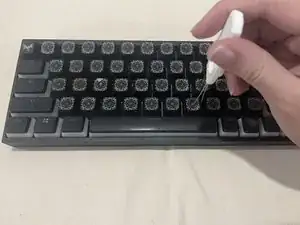

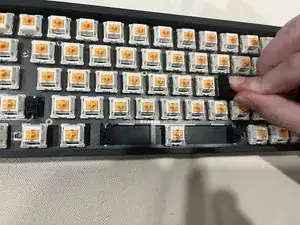

Заведите серебристые скобы съемника колпачков под колпачок клавиши и потяните вверх, чтобы снять его с клавиатуры.
Шаг 2

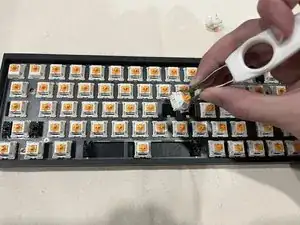

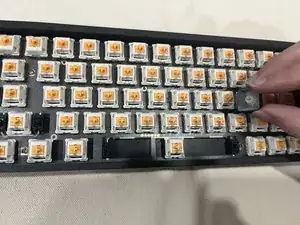

Совместите серебристые «когти» съемника переключателей с белой верхней и нижней рамкой переключателя. Затем сожмите «когти» и тяните строго вверх, чтобы извлечь переключатель из клавиатуры.
У переключателей очень хрупкие контакты, которые соединяют их с печатной платой. При извлечении тяните строго вверх и никогда не под углом — это может привести к поломке контактов.
Шаг 3

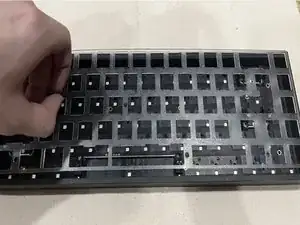

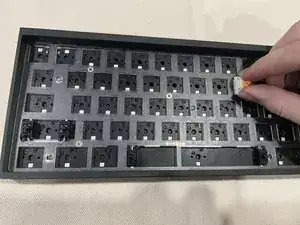

Снимите плату над печатной платой, чтобы обнажить винты, которые фиксируют печатную плату на месте.
Шаг 4

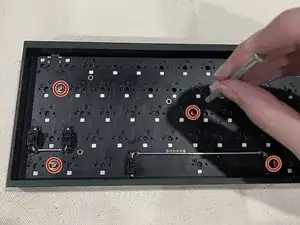

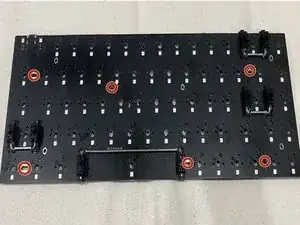

Используя крестовую отвертку Phillips #00, выкрутите все винты 5 мм, которые крепят печатную плату к корпусу клавиатуры.
Шаг 5

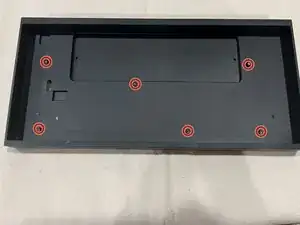

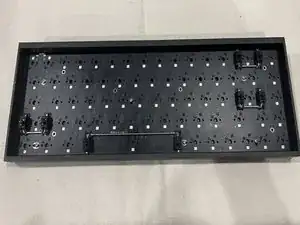

Достаньте старую печатную плату из корпуса, возьмите новую печатную плату и поместите её в корпус, совмещая с посадочными местами для винтов в корпусе.
Шаг 6

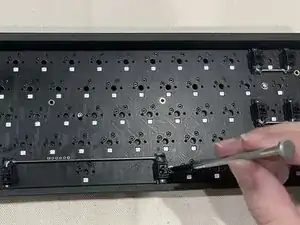

Вкрутите все винты 5 мм в серебристые отверстия для винтов на печатной плате, используя крестовую отвертку Phillips #00.
Шаг 7

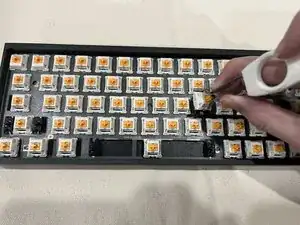

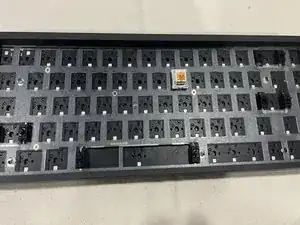

Установите переключатели обратно в печатную плату пальцами, совмещая отверстия переключателя на плате с бронзовыми контактами на переключателе, и с небольшим усилием нажмите вниз, пока они не защелкнутся.
Контакты переключателя очень хрупкие и легко ломаются. Убедитесь, что бронзовые контакты выровнены с соответствующими отверстиями перед установкой.
Шаг 8
Совместите символ «плюс» внутри колпачка с оранжевым символом «плюс» на переключателе и полностью нажмите колпачок вниз.
Используйте фотографию, которую вы сделали ранее, чтобы правильно разместить колпачки на прежних местах.
Заключение
После сборки клавиатуры подключите её к устройству и проверьте, работают ли клавиши как положено.
Перевод руководства с ifixit.com
