Как отремонтировать неисправный переключатель на клавиатуре Trio-60
Если в вашей механической клавиатуре Percent Studio Trio-60 неисправен переключатель, используйте это руководство для его ремонта. В этом руководстве показано, как легко разобрать и восстановить переключатель клавиши, чтобы снова использовать вашу механическую клавиатуру.
Большинство материалов, необходимых для этого руководства, — обычные предметы домашнего обихода или легко приобретаемые. Самым дорогим элементом, вероятно, будет инструмент для выпаивания. Можно использовать ручной насос, но инвестиция в электрический прибор для выпаивания значительно упростит процесс.
Пары флюса токсичны, поэтому при выполнении этого ремонта работайте в хорошо проветриваемом помещении.
Шаги 7 и 11 требуют отпаять и запаять соединения на клавиатуре. Воспользуйтесь этим руководством для помощи в этих шагах:
Шаг 1

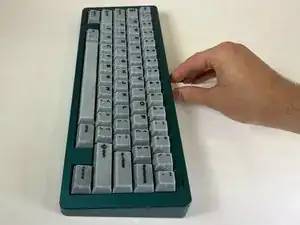

Отключите клавиатуру
Шаг 2

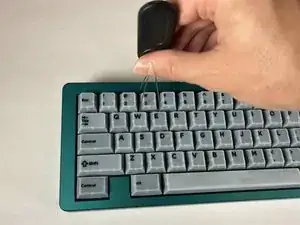

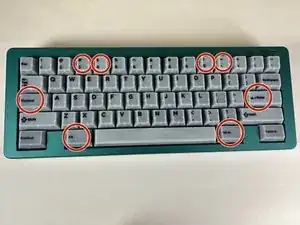

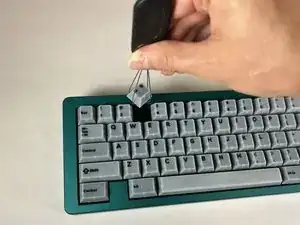

Используйте съемник колпачков, чтобы снять колпачки клавиш "3", "4", "0'", "-", "Caps Lock", "enter" и оба "alt" для доступа к винтам.
Поместите съемник прямо над колпачком так, чтобы проволочки оказались под колпачком, и тяните прямо вверх.
Для снятия колпачка может потребоваться небольшое отклонение и давление.
Шаг 3

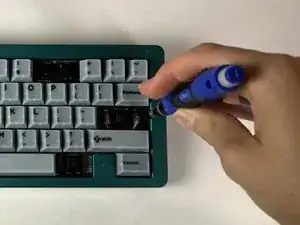

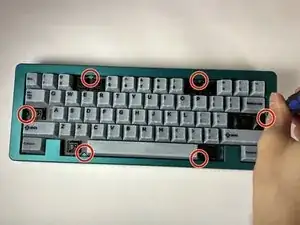

Отверткой Phillips #0 выкрутите шесть винтов 4,0 мм.
Рассмотрите возможность использования намагниченной отвертки или магнита для извлечения винтов, либо оставьте их в шасси.
Шаг 4

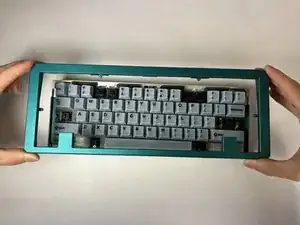

Снимите верхнюю панель шасси (металлическую крышку), поднимая её прямо вверх и снимая с клавиатуры.
Шаг 5

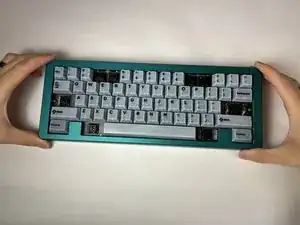

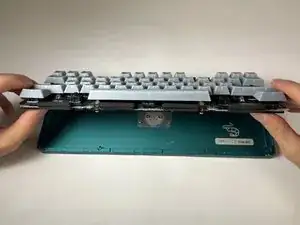

Аккуратно переверните плату и печатную плату (PCB) в направлении задней части корпуса, чтобы они лежали вверх ногами за корпусом.
Не тяните и не выкручивайте клавиатуру — она присоединена кабелем, и это может повредить устройство.
Шаг 6

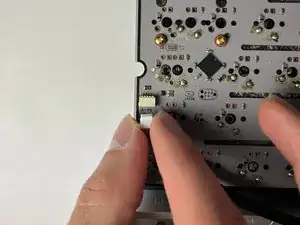

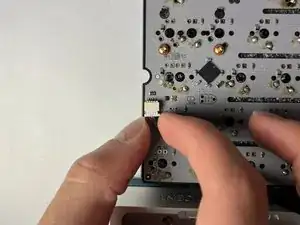

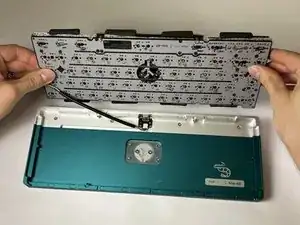

Используйте пальцы или лопатку, чтобы отсоединить JST-разъем на конце печатной платы.
Шаг 7

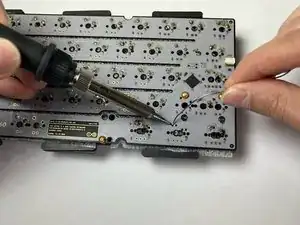

Выпаивайте в хорошо проветриваемом помещении, так как дым от кипящего флюса токсичен. Рекомендуется поместить небольшой вентилятор рядом и направить его в противоположную сторону от рабочей зоны.
Нагрейте припой до тех пор, пока он не станет жидким.

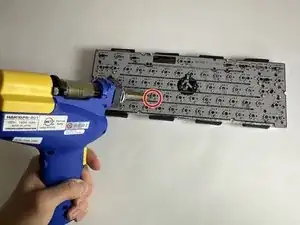

Используйте выбранный инструмент для отсоса припоя (рекомендуется электрический паяльный отсос).
Выпаяйте оба контакта для каждого переключателя, который вы снимаете.
Местоположение точек выпаивания может варьироваться в зависимости от того, какие переключатели неисправны.
Шаг 8

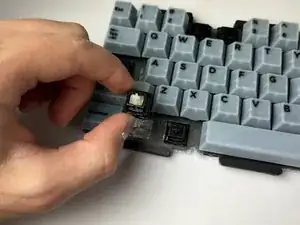

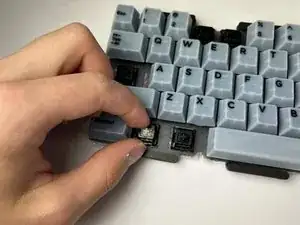

Используйте съемник переключателей или пальцы, чтобы извлечь неисправный переключатель.
Шаг 9

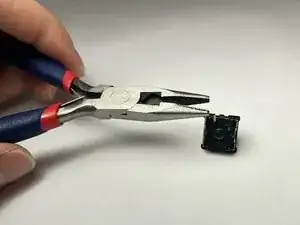

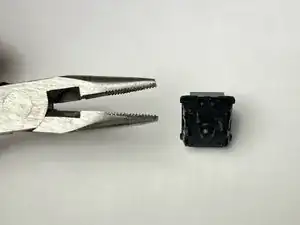

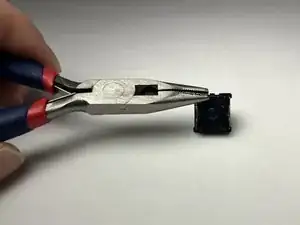

Если вывод согнут, выпрямите его плоскогубцами так, чтобы он был перпендикулярен переключателю.
Если вывод не согнут, возможны электронные неисправности, вызывающие сбой переключателя, которые не рассматриваются в этом руководстве.
Шаг 10

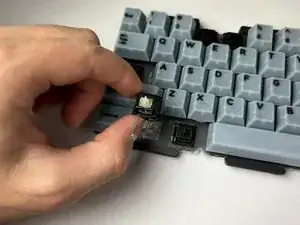

Установите новый или отремонтированный переключатель, опуская его прямо вниз до плотной фиксации в плате.
Шаг 11
Запаяйте переключатель и проверьте клавиатуру, чтобы убедиться в её корректной работе.
Паяйте в хорошо проветриваемом помещении, так как дым от кипящего флюса токсичен. Рекомендуется поместить небольшой вентилятор рядом и направить его в противоположную сторону от рабочей зоны.
Шаг 12

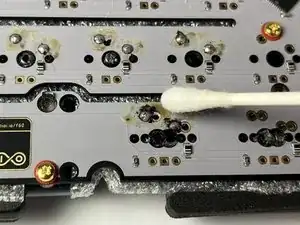

При желании нанесите на ватную палочку изопропиловый спирт и очистите остатки флюса с паечных соединений.
Заключение
Чтобы собрать устройство обратно, выполните указанные инструкции в обратном порядке.
