Замена печатной платы (PCB) клавиатуры Tofu65
Это руководство показывает, как заменить неисправную печатную плату клавиатуры Tofu65 на новую плату с горячей заменой. Печатная плата является сердцевиной клавиатуры и обеспечивает соединение и обмен данными между клавиатурой и другими компонентами. Важно, чтобы плата была в исправном состоянии, чтобы не приходилось заменять всё устройство целиком. Предварительный опыт не требуется.
Перед началом ремонта отключите сетевой кабель.
Шаг 1

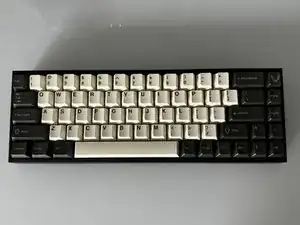

Отключите сетевой кабель.
Шаг 2

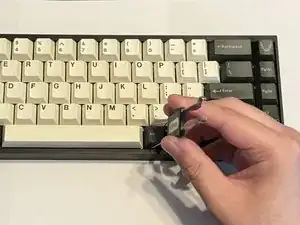

Используйте съемник колпачков, чтобы снять колпачки клавиш с клавиатуры.
Обязательно тяните строго вверх при снятии колпачков, чтобы не повредить переключатели.
Шаг 3

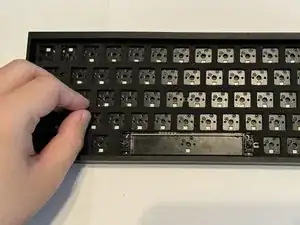

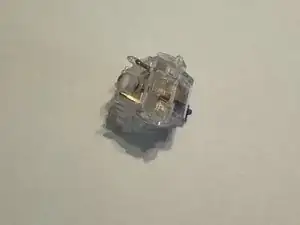

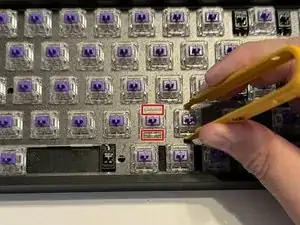

Используйте съемник переключателей, чтобы зажать переключатель за два контакта и освободить его от печатной платы.
Тяните строго вверх при снятии переключателя. Для извлечения не потребуется большое усилие.
Шаг 4

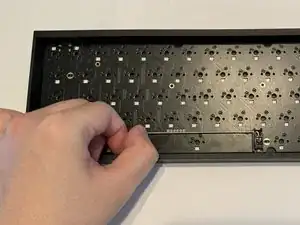

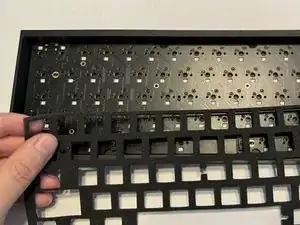

Снимите пластиковую крышку, которая защищает печатную плату.
Шаг 5

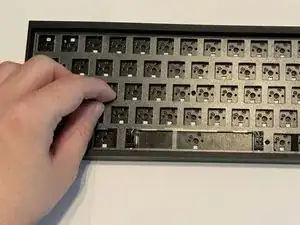

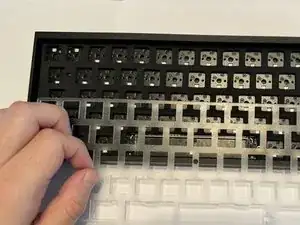

Осторожно снимите слой поролона, защищающий плату.
Шаг 6

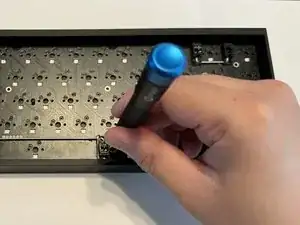

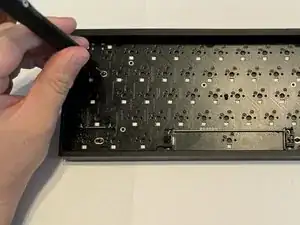

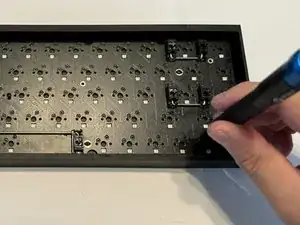

Используйте отвертку Phillips #000, чтобы выкрутить шесть винтов длиной 5 мм, удерживающих печатную плату.
Шаг 7

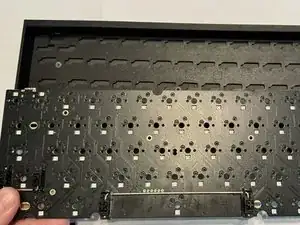

Извлеките старую печатную плату из нижней части корпуса.
Шаг 8

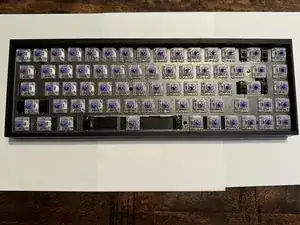

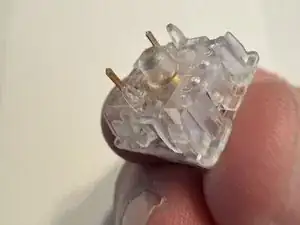

Убедитесь, что переключатели клавиатуры в хорошем состоянии и золотые контакты не деформированы.
Если контакты погнуты, аккуратно выпрямьте их или замените переключатели на новые.
Шаг 9
Установите новую печатную плату.
Верните на место поролон и пластиковую крышку.

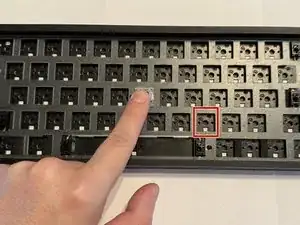

Совместите контакты переключателей с гнездами на плате перед их установкой.
Установите переключатели и приложите небольшое усилие, чтобы обеспечить контакт с платой.
Шаг 10

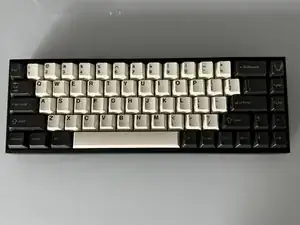

Наденьте каждый колпачок на соответствующий переключатель.
Нажмите крепко на каждый, чтобы убедиться в наличии контакта.
