Замена переключателей Cherry MX в Ducky One 2 Mini
В этом руководстве я покажу, как заменить переключатели клавиатуры в Ducky One 2 Mini. Это руководство подходит для тех, кто только начинает знакомиться с ПК и хочет настроить переключатели или заменить их на другие. Перед началом рекомендуется иметь небольшой опыт ремонта и разборки. Хотя не обязательно иметь предыдущий опыт ремонта аппаратного обеспечения, вы должны иметь базовые знания и понимание пайки. Если вы хотите научиться паять, нажмите здесь.
Шаг 1
Отключите и извлеките USB Type C-коннектор из клавиатуры.
Шаг 2

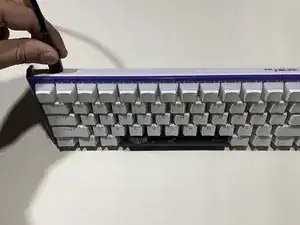

Наденьте съемник колпачков на клавишу, которую хотите снять, и нажмите вниз, пока не услышите щелчок клавиши.
Другой рукой прижмите клавиатуру и тяните вверх съемником колпачков.
Потяните колпачок с небольшим усилием до его снятия. Повторите для всех клавиш.
Поместите все колпачки в безопасное место, чтобы избежать их утери.
Шаг 3

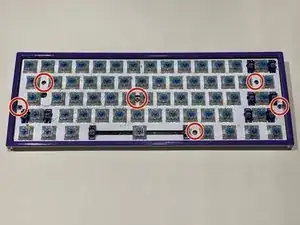

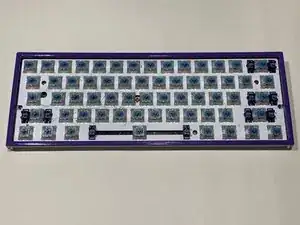

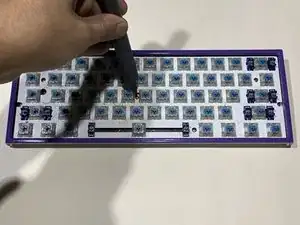

После того как все колпачки сняты с клавиатуры, вы должны увидеть шесть винтов Phillips #00.
Используйте отвёртку Phillips #00, чтобы открутить все шесть винтов 2,00 мм с платы и положите их в безопасное место.

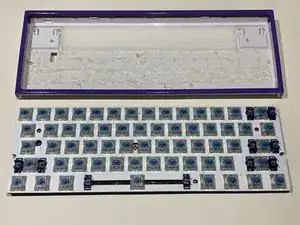

Отделите плату от основания.
Не забудьте очистить основание клавиатуры.
Шаг 4

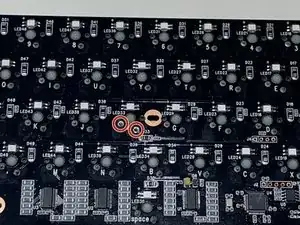

Переверните плату, и вы увидите по два припаянных контакта рядом с каждой буквой на клавиатуре.

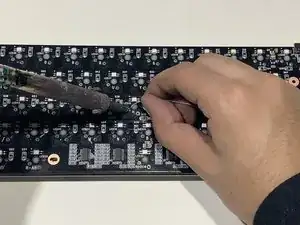

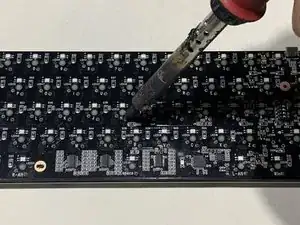

Нагрейте контакты паяльником на несколько секунд и удалите припой с помощью отсоса для припоя.
Когда оба контакта очищены от припоя, контакты должны свободно перемещаться в посадочных отверстиях.
При нагреве припаянных контактов не допускайте соприкосновения паяльника с платой, чтобы избежать повреждений.
Не прикасайтесь к шейке паяльника, когда он включен, чтобы избежать травм.
Шаг 5
После удаления припоя переверните плату снова.

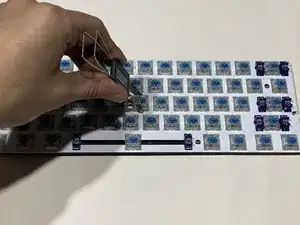

Используйте съемник переключателей: поместите инструмент вертикально над переключателем. Вы увидите две защёлки на переключателе — сожмите защёлки внутрь.
С удерживаемыми защёлками потяните съемник вверх — переключатель должен отделиться от платы.
Съемник должен быть вертикален, потому что две защёлки переключателя расположены сверху и снизу.
Шаг 6

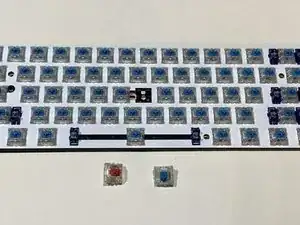

Чтобы установить новый переключатель в плату, совместите два контакта переключателя с отверстиями на плате и нажмите до щелчка.
Повторяйте шаги 4–6, пока все переключатели не будут заменены.

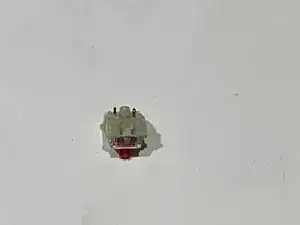

Храните переключатели осторожно и не допускайте изгиба контактов, чтобы избежать повреждений.
Шаг 7

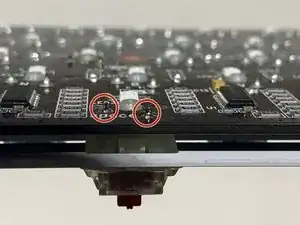

Переверните плату — вы увидите два контакта, вставленные в отверстия для каждой буквы.
Используйте паяльник, чтобы припаять контакты к плате до тех пор, пока контакты не будут покрыты припоем.
Повторите для второго контакта переключателя и продолжайте, пока все переключатели не будут припаяны к плате.

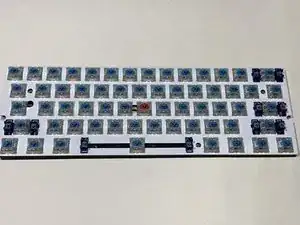

После замены всех переключателей выполните Шаги 1 и 2 в обратном порядке.
Заключение
Теперь у вас должна быть та же клавиатура, что и была — но с новыми переключателями! Спасибо за следование руководству, надеюсь, вы довольны своей новой клавиатурой.
Перевод руководства с ifixit.com
