Замена разъёма USB-порта SteelSeries Apex 64145
Разъём USB-порта позволяет таким устройствам, как мыши и гарнитуры, подключаться к клавиатуре вместо компьютера. Для удаления и замены разъёма потребуется снять заднюю крышку клавиатуры и светодиодную отражающую панель.
Шаг 1
Отключите клавиатуру от компьютера.
Шаг 2
Отверните двадцать чёрных винтов Phillips #1 длиной 4,5 мм на задней панели клавиатуры.
Шаг 3
Подденьте и снимите заднюю крышку клавиатуры.
Шаг 4
Снимите гелевую мембрану.
Шаг 5
Отверните два серебристых винта Phillips #1 длиной 4,0 мм и три чёрных винта Phillips #1 длиной 6,5 мм, удерживающие силиконовые пластины.
Шаг 6
Немного приподнимите плату, чтобы снять пластины.
Шаг 7
Снимите пластины.
Шаг 8
Отверните два серебристых винта Phillips #1 длиной 4,5 мм и семь винтов Phillips #1 длиной 5,0 мм, которые препятствуют снятию пластиковой панели.
Шаг 9
Снимите пластиковую панель и белую прокладку.
Шаг 10
Отсоедините провода, подключенные к светодиодам.
Шаг 11
Снимите светодиоды.
Шаг 12

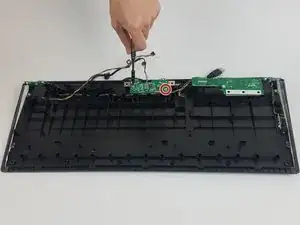

Отверните два серебристых винта Phillips #1 длиной 4,5 мм, удерживающих разъём USB-порта.
Шаг 13

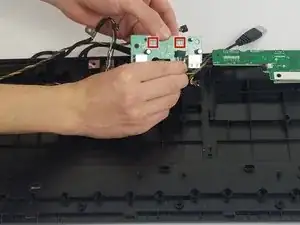

Отсоедините провода и извлеките разъём USB-порта.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
