Замена микропереключателей Logitech M720
Мышь M720 и другие похожие модели часто испытывают проблемы с работой левого и правого клика через пару лет использования. Часто проблему можно исправить, подогнув пружинку внутри корпуса переключателя, однако иногда пружина изнашивается настолько, что переключатель уже не восстанавливает надёжную работу.
Это руководство проведёт Вас через процесс разборки мыши и замены микропереключателей, вернув устройству работоспособность как у нового!
Шаг 1

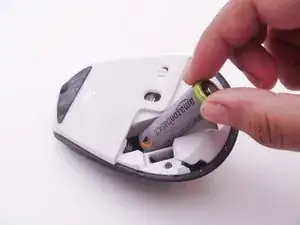

Начните разборку с извлечения батареи
Снимите наклейку под батареей, чтобы получить доступ к небольшому винту с крестообразной головкой под ней. На моём экземпляре мыши наклейка уже была снята, поэтому на фотографиях она не показана

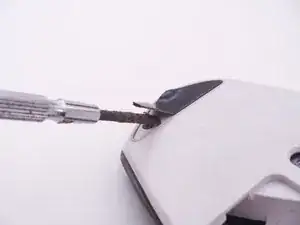

С помощью плоской отвёртки или аналогичного инструмента отогните резиновую прокладку на верхнем крае мыши, чтобы открыть ещё два винта
Отвинтите в общей сложности 5 винтов с крестообразной головкой, как указано
Шаг 2
Аккуратно разъедините верхнюю и нижнюю части корпуса мыши, не раздвигая их слишком далеко, чтобы не повредить небольшой плоский кабель, который соединяет переключатели в верхней части корпуса с основной платой
Отщелкните и снимите плоский кабель с основной платы, как показано. Две части мыши теперь разъединены
Шаг 3
Разъём на основной плате значительно меньше и более хрупкий, чем разъём на другом конце. Лучше не трогать маленький конец и отщелкнуть большой конец.
Шаг 4
Снимите зажим, удерживающий полупрозрачный узел колёсика прокрутки с чёрной пластиковый деталью

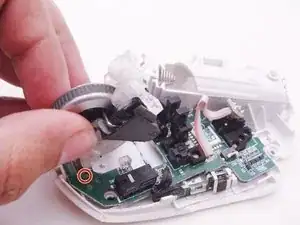

Поднимите узел колёсика прокрутки, следя за тем, чтобы не потерять две маленькие пружинки под ним, в направлении передней части. В моей мыши пружинки уже отсутствовали, но я отметил их расположение красным

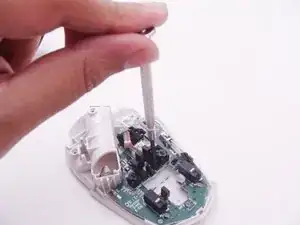

Отвинтите два винта, удерживающие чёрную пластиковую деталь, к которой был прикреплён узел колёсика прокрутки
Шаг 5

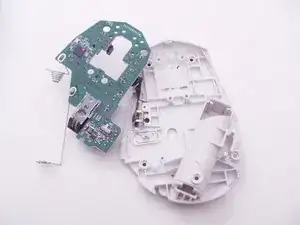

Снимите основную плату и аккуратно отложите её в сторону, следя за тем, чтобы не повредить оставшийся плоский кабель, прикреплённый к маленькому переключателю и кронштейну в нижней части корпуса
Отвинтите и снимите металлический кронштейн. Плоский кабель и небольшой участок платы на его конце теперь должны быть свободны
Не потеряйте маленькую пластиковую крышку ползункового выключателя включения/выключения, которая теперь может выпасть, если перевернуть нижнюю часть корпуса
Шаг 6

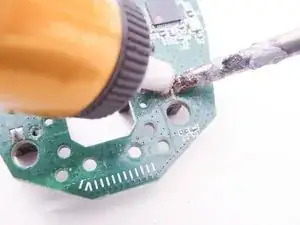

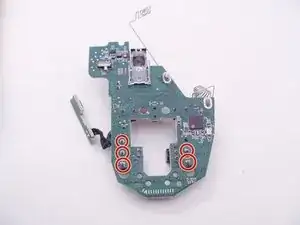

Определите и выпаяйте контакты микропереключателей, используя предпочитаемый метод удаления припоя, например паяльный насос или оплётку для выпаивания. Жало паяльника должно быть чистым и хорошо залуженным, в отличие от моего в этих фотографиях
При необходимости подденьте старые переключатели плоской отвёрткой, одновременно нагревая контакты припоя
Шаг 7

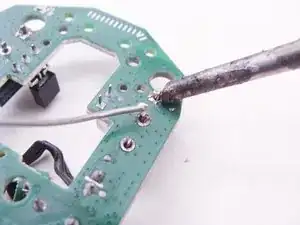

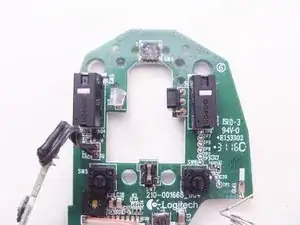

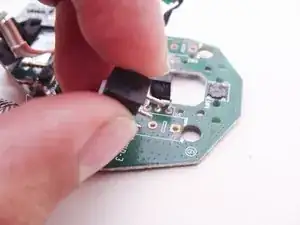

Установите и припаяйте новые переключатели
Опять же, используйте правильно залуженное и чистое жало паяльника. Ваше жало не должно быть таким изъеденным, как у меня на этих фото
Заключение
Для сборки устройства снова выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
