Замена переключателя Omron в Roccat Tyon

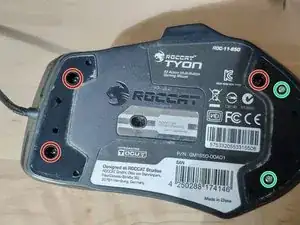

Все винты скрыты под мышью

Отклейте мягкую подложку мыши, чтобы обнажить 5 из 6 винтов

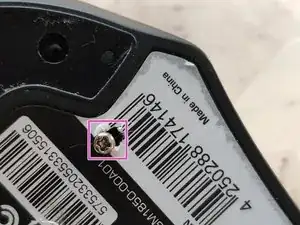

Последний винт находится в отверстии под наклейкой. Не требуется полностью снимать наклейку, чтобы добраться до него.

Используйте отвёртку, чтобы выкрутить все винты

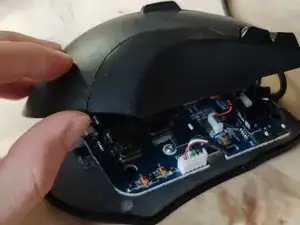

Аккуратно снимите внешнюю оболочку — половины корпуса всё ещё соединены проводами.

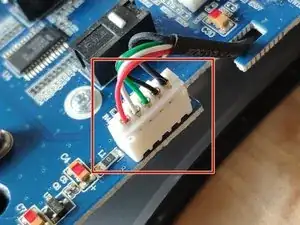

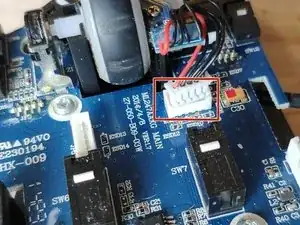

Осторожно отсоедините белый разъём проводки

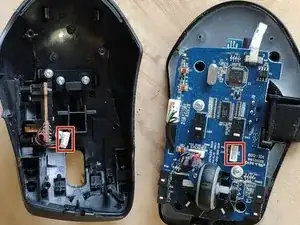

Отключите оставшиеся разъёмы

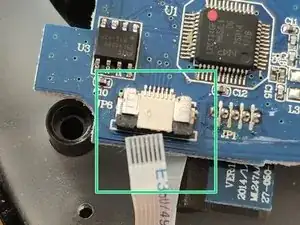

Аккуратно оттяните ленточный кабель вниз, чтобы отсоединить его

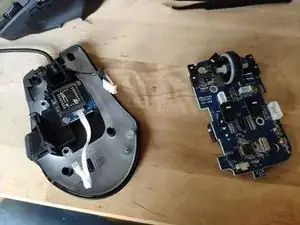

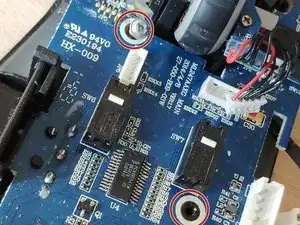

Выверните последние винты и выньте плату

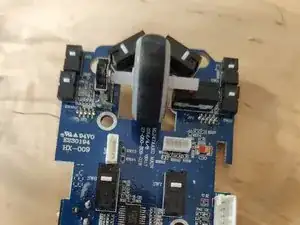

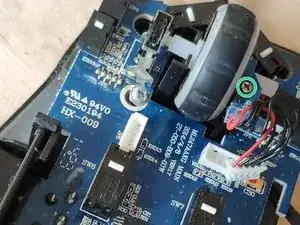

Сборка светодиода колеса прокрутки — отдельная деталь, которую необходимо открутить.

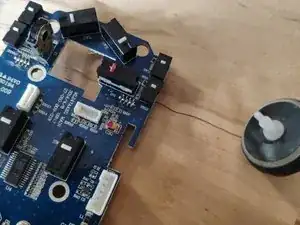

Чтобы извлечь колесо, нужно сдвинуть его вправо

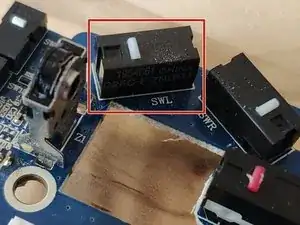

Я хочу заменить левый переключатель.

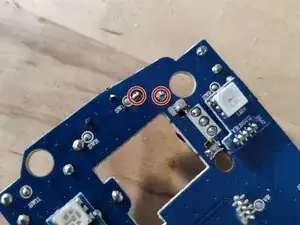

Переверните плату и выпаяйте переключатель.

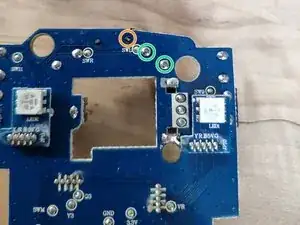

Припаяны только две ножки, это третья ножка

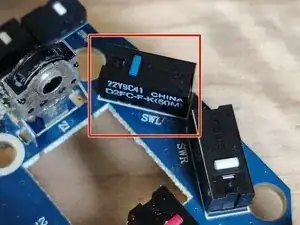

Новый переключатель заменяет старый неработающий.

Кнопка должна быть слева

Я использовал немного другой переключатель (D2FC-F-K(50M)). Официальный — D2FC-F-7N(RT)
