Замена мембраны NPET K10V3
На NPET K10V3, если некоторые клавиши не работают или подсветка не реагирует на команды пользователя, выполните эти шаги для решения проблемы. Причиной может быть мембрана клавиатуры: она могла быть повреждена или иметь плохое соединение. Мембрана имеет несколько проложенных соединений для обеспечения каждой функции подсветки клавиатуры или цифрового ввода.
Опасности:
- Электростатический разряд
- Острые предметы
- Открытые цепи
Особые требования:
- Отключите клавиатуру от источника питания
- Чистое и организованное рабочее место
- Осторожное снятие хрупких деталей
Шаг 1
Отключите клавиатуру от источника питания.
Шаг 2
Крепко захватите клавишу, которую собираетесь снять.
Снимите колпачок клавиши, потянув строго вверх.
Если тянуть не строго вверх или ненадёжно, это приведёт к повреждению устройства.
Если пальцам трудно захватить колпачок, используйте съемник колпачков в той же ориентации, что и при захвате пальцами.
Шаг 3

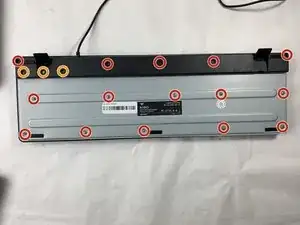

Переверните клавиатуру так, чтобы дно было обращено вверх.
Удалите пятнадцать винтов 4,5 мм крестовой отверткой #2.
Удалите три винта 9 мм крестовой отверткой #2.
Сначала снимите винты с пластины подставки, затем оставшиеся винты для снятия задней панели.
Шаг 4

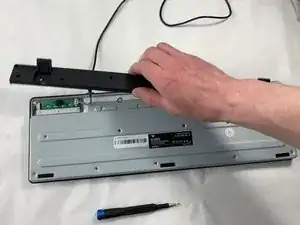

Снимите подставку.
Снимите заднюю панель.
Учитывайте расположение USB-кабеля, чтобы он не был повреждён при сборке.
Шаг 5

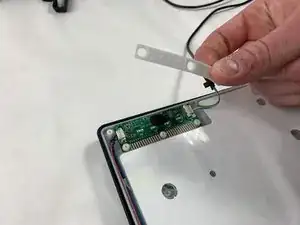

Снимите резиновую прокладку, которая прижимает соединения.
При снятии прокладки поднимайте строго вверх, чтобы избежать повреждений и зацепления.
Очистите прокладку, если на ней есть грязь или мусор.
Не используйте химические вещества или жидкости при очистке, чтобы избежать повреждений.
Шаг 6

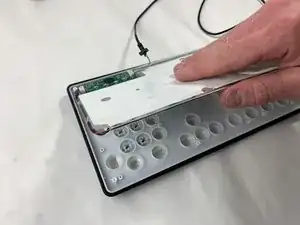

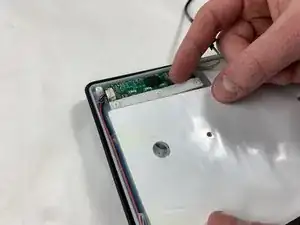

Осторожно снимите мембрану, чтобы обнажить медные контакты материнской платы и мембраны.
Отсоедините материнскую плату от мембраны.

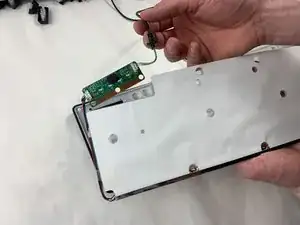

Снимите мембрану вместе с материнской платой.
При снятии обеих частей поднимайте строго вверх, чтобы избежать повреждений и зацепления.
Шаг 7

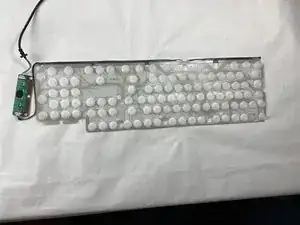

Поместите мембрану с материнской платой на чистую поверхность.
Если мембрана загрязнена вокруг уплотнителей клавиш, очистите аккуратно без использования химикатов или жидкостей.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
