Замена шнура Razer Tartarus V2

Компьютеры

Шнур на Razer Tartarus V2, номер модели RZ07-02270100-R3U1, может сломаться или износиться и требует замены. Это руководство поможет вам заменить шнур на вашем устройстве.

Шаг 1

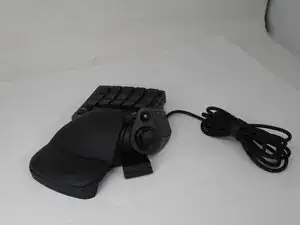

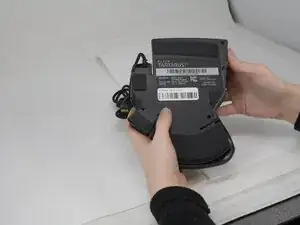

Переверните клавиатуру вверх дном.

Шаг 2

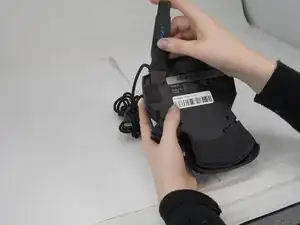

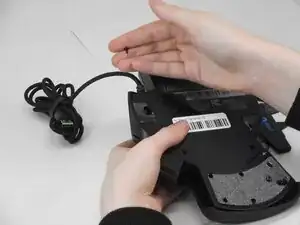

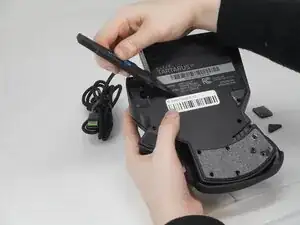

Осторожно снимите резиновые ножки с помощью Джимми.

Отложите резиновые накладки в сторону, чтобы вы могли установить их обратно позже.

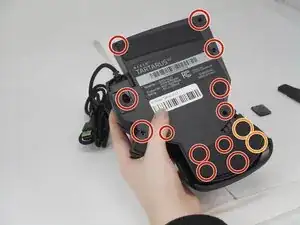

Используйте отвертку Philips #0, чтобы удалить следующие винты:

Двенадцать винтов длиной 6,4 мм

Два винта длиной 3,7 мм

Шаг 3

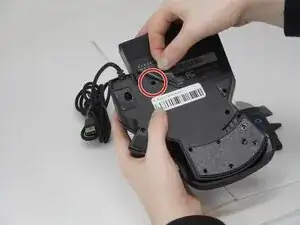

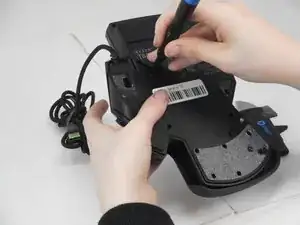

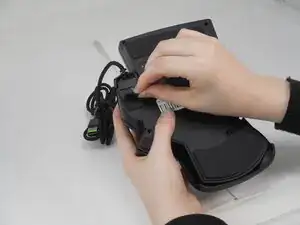

Отогните нижний левый угол самого большого стикера.

Удалите винт Philips #0 длиной 6,4 мм.

Шаг 4

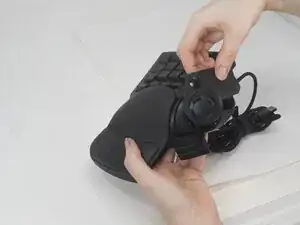

Осторожно поднимите модуль джойстика вверх и извлеките его.

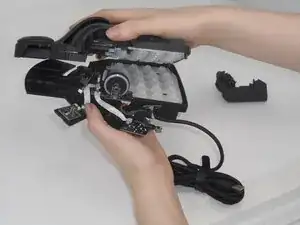

Разъедините верхнюю и нижнюю части корпуса клавиатуры.

Если необходимо, используйте инструмент для открытия, чтобы вскрыть корпус по краям.

Шаг 5

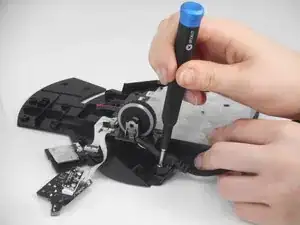

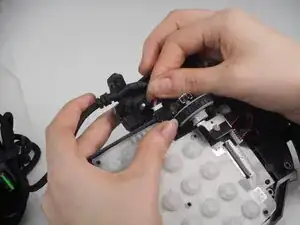

Удалите винт Philips #0 длиной 5,9 мм, который крепит шнур.

Шаг 6

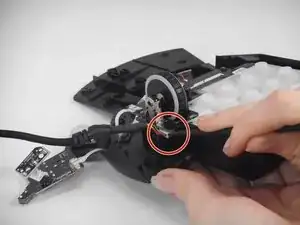

Используйте заостренный край лопатки, чтобы аккуратно «выдвинуть» белый разъем из гнезда.

Избегайте натяжения кабелей.

Чтобы повторно подключить шнур, аккуратно выровняйте конец разъема с штырьками внутри слот. Неправильное выравнивание или применение чрезмерной силы может привести к изгибу штырьков, что потенциально сделает соединение непригодным. Как только выровнены, аккуратно нажмите разъем в слот до полного зацепления.

Заключение

Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.Перевод руководства с ifixit.com
