Замена крестовины (D-Pad) Razer Tartarus V2

Переверните клавиатуру лицевой стороной вниз.

Осторожно снимите резиновые ножки с помощью медиатора.

Отложите резиновые накладки в сторону, чтобы позже вернуть их на место.

Используйте отвертку Phillips №0, чтобы удалить следующие винты:

Двенадцать винтов длиной 6,4 мм

Два винта длиной 3,7 мм

Отогните нижний левый угол самой большой наклейки.

Удалите винт Phillips №0 длиной 6,4 мм.

Аккуратно поднимите модуль джойстика вверх и выньте его.

Разделите верхнюю и нижнюю части корпуса клавиатуры.

При необходимости используйте инструмент для вскрытия, чтобы поддеть корпус по краям.

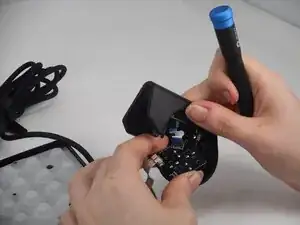

Удалите два винта длиной 6,4 мм, которые фиксируют плату крестовины внутри корпуса, используя отвертку Phillips №0.

Есть две пары защёлок, которые фиксируют плату крестовины в корпусе. Сожмите каждой парой защёлок внутрь ногтями, одновременно аккуратно поддевая плату от корпуса, чтобы освободить их.

Повторите предыдущий пункт для оставшейся пары защёлок.

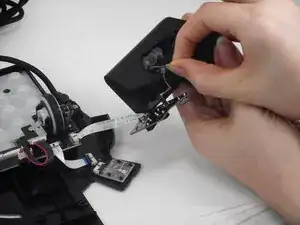

Осторожно оттяните плату от корпуса.

Следите, чтобы не натянуть шлейфы, подключённые к плате.

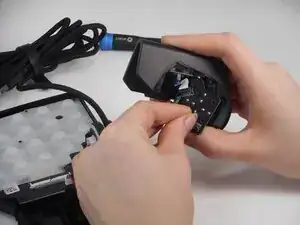

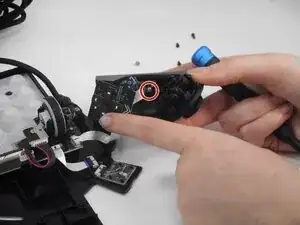

Удалите два серебристых винта длиной 4,9 мм, которые фиксируют меньшую плату, используя отвертку Phillips №0.

Один из этих винтов находится за разъёмом шлейфа, и к нему можно добраться, только аккуратно отодвинув плату крестовины в сторону.

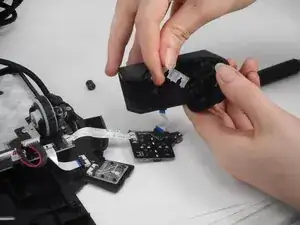

Осторожно оттяните меньшую плату от белого пластика под ней.

Снимите белый пластиковый кронштейн из корпуса.

После удаления обеих плат из корпуса выпадет пластиковое кольцо. Оно располагается под одной из точек крепления винта для большей дополнительной платы.

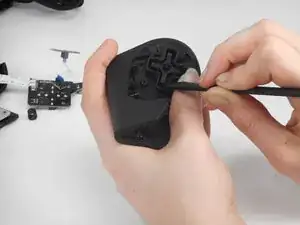

Используйте зацеп на конце лопатки-гарпуна, чтобы пройти под край меньшего крестовинного элемента.

Подденьте все четыре спицы меньшего крестовинного элемента.

На выполнение этого шага может потребоваться больше усилий, чем при снятии дополнительных плат.

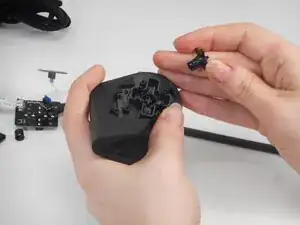

Удалите обе крестовинные структуры из корпуса.

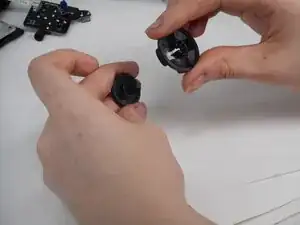

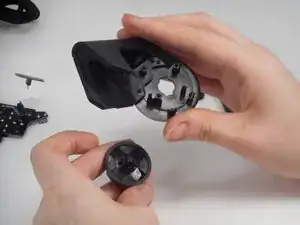

Вытяните крестовину из её посадочного места. Она выйдет вместе с корпусом крестовины.
