Замена батарейки HP Officejet Pro 8600 Plus
Иногда батарейка на материнской плате принтера HP Officejet Pro 8600 Plus выходит из строя. В данном руководстве описывается, как заменить батарейку, расположенную на материнской плате.
Шаг 1

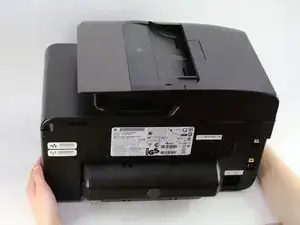

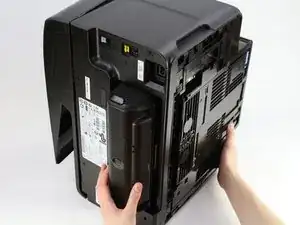

Поверните принтер так, чтобы задняя панель была обращена к Вам.

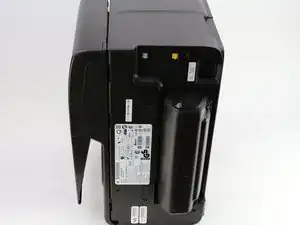

Установите принтер вертикально, приподняв правую сторону.
Шаг 2

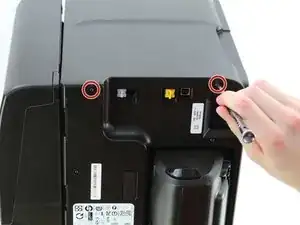

Выкрутите два винта длиной 12 мм с крестообразным шлицем T10 на верхнем краю принтера.
Шаг 3
Поверните принтер по часовой стрелке так, чтобы дно принтера было обращено к Вам.
Шаг 4

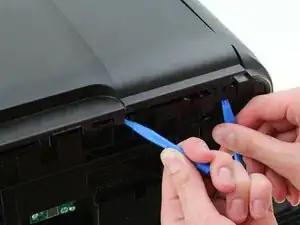

Вставьте пластиковую разделительную лопатку под разъём справа, который расположен у края задней панели.

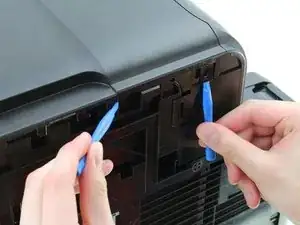

Вставьте вторую пластиковую лопатку в выемку, совпадающую с линией сгиба задней панели.
На левую выемку необходимо приложить значительное усилие. Не пугайтесь, если услышите щелчки.
Шаг 5

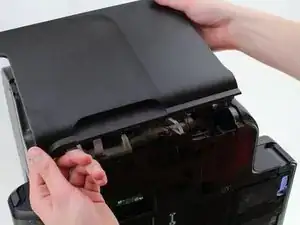

Снимите боковую панель, потянув её вверх на себя.
При сборке установите боковую панель, задвинув её слева направо на место.
Шаг 6

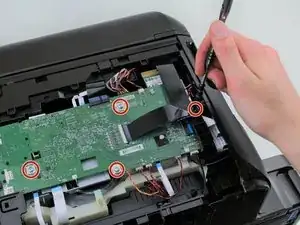

Выкрутите четыре винта длиной 6,5 мм с крестообразным шлицем T10, крепящих материнскую плату.
Шаг 7

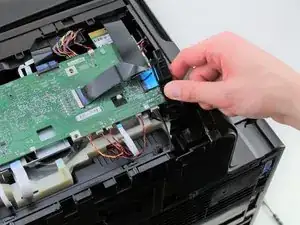

Снимите чёрную распорку с правой стороны материнской платы, расположенную рядом с чёрким ленточным кабелем.
Шаг 8

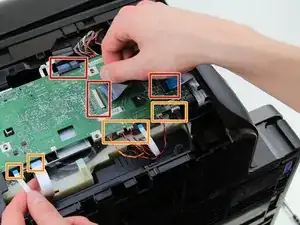

Отсоедините кабели, подключённые к верхней части материнской платы, аккуратно вытащив их из разъёмов.

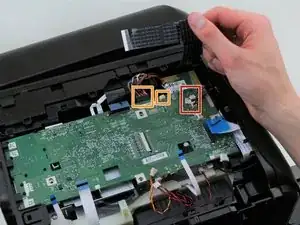

Отсоедините кабели, подключённые к краю материнской платы, аккуратно вытащив их из разъёмов.

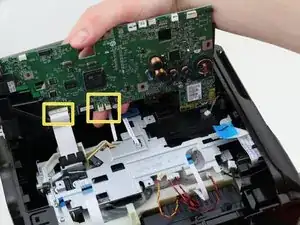

Отсоедините кабели, подключённые к нижней стороне материнской платы, аккуратно вытащив их из разъёмов.
Шаг 9
Переверните материнскую плату так, чтобы задняя сторона была обращена вверх.

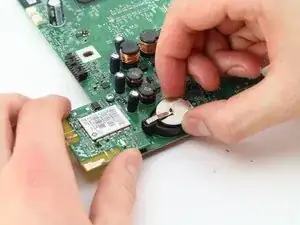

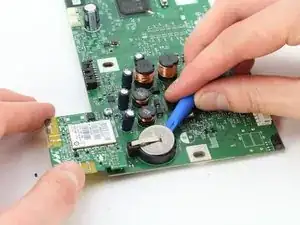

Используйте пластиковую разделительную лопатку, чтобы поддеть и вынуть батарейку.
Шаг 10

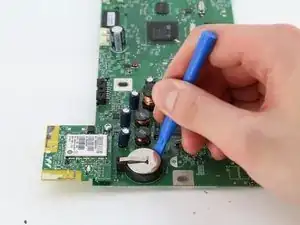

Извлеките батарейку, удерживая её за края, аккуратно поднимите вверх и сдвиньте в сторону.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
