Замена адаптера источника питания HP Officejet Pro 8600 Plus
Адаптер источника питания в HP Officejet Pro 8600 Plus может давать сбои в соединениях вследствие износа и многократного использования. В этом руководстве описано, как заменить адаптер источника питания.
Шаг 1

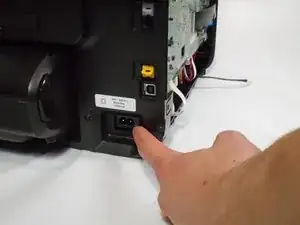

Поверните принтер так, чтобы его задняя часть была обращена к Вам.

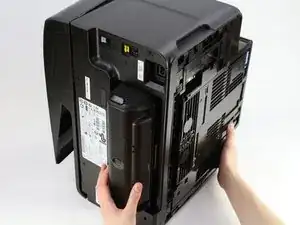

Установите принтер в вертикальное положение, приподняв правую боковую сторону.
Шаг 2

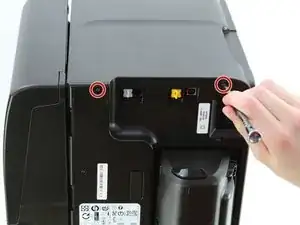

Удалите два винта Torx T10 длиной 12 мм на верхнем крае принтера.
Шаг 3

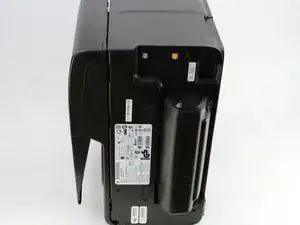

Поверните принтер по часовой стрелке так, чтобы нижняя часть принтера была обращена к Вам.
Шаг 4

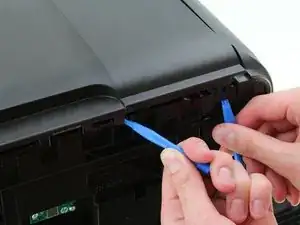

Вставьте пластиковый инструмент для вскрытия под прорезь справа, совмещенную с краем задней панели.
Вставьте второй пластиковый инструмент для вскрытия в вырез, совмещённый со складкой задней панели.
Для выполнения этого шага требуется приложить значительную силу к левой защёлке. Не пугайтесь, если услышите щелчки.
Шаг 5
Снимите боковую панель с принтера, потянув её вверх и на себя.
При сборке сдвиньте боковую панель слева направо на место.
Шаг 6

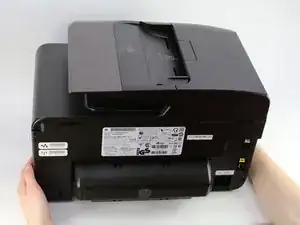

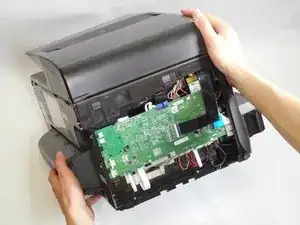

Верните принтер в стандартное положение.
Шаг 7

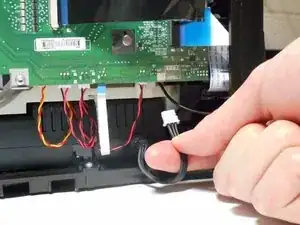

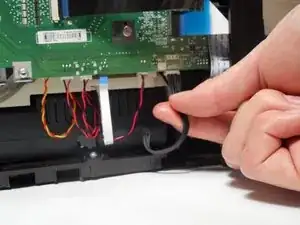

Отсоедините чёрный провод с белой крышкой, соединяющий блок питания с материнской платой.
Шаг 8

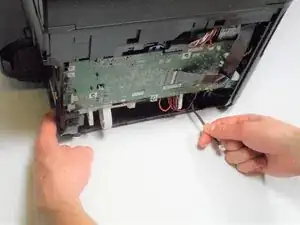

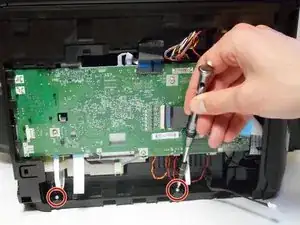

Снимите два винта Torx T10 длиной 12 мм с основания крепления блока питания.
Шаг 9
Разместите левую руку на левой стороне блока питания через отверстие в боковой части принтера.
Шаг 10

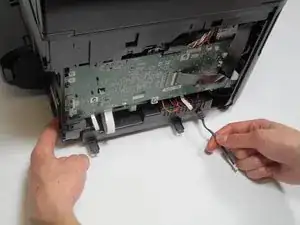

Возьмите основание кабеля с правой стороны блока питания правой рукой.

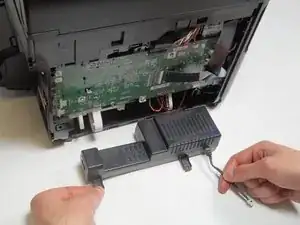

Удалите блок питания, потянув правую руку к себе и одновременно подтолкнув пальцы левой руки вперед.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
