Замена печатающей головки HP Officejet Pro 6835
Для замены печатающей головки вам понадобится тонкая пара пинцетов, чтобы добраться до узких зазоров, и отвертка для выкручивания винтов. Перед началом разборки обязательно извлеките все картриджи из каретки. Перед заменой печатающей головки ознакомьтесь со страницей устранения неполадок, чтобы убедиться, что замена действительно необходима. Будьте готовы к попаданию чернил на руки, так как некоторые компоненты могут содержать чернила.
Шаг 1
Откройте основную крышку как можно дальше.
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть шарнир с правой стороны, сдвинув его влево и сойдя с крючка.
Откройте крышку дальше.
Шаг 2
С помощью отвертки Torx T9 отвверните в общей сложности десять (10) винтов длиной 12 мм с основной крышки, поворачивая отвертку против часовой стрелки.
Два винта над блоком экрана расположены глубоко, поэтому может понадобиться длинная отвертка.
Шаг 3

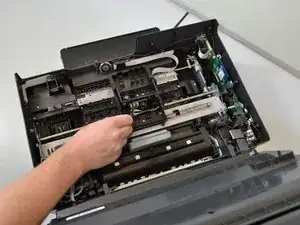

Схватите основную крышку и слегка приподнимите её.
Не тяните слишком сильно — крышку соединяет кабель с принтером.
Шаг 4
Возьмитесь за основание белого ленточного кабеля, соединяющего крышку с основанием принтера, и вытащите его.
Шаг 5

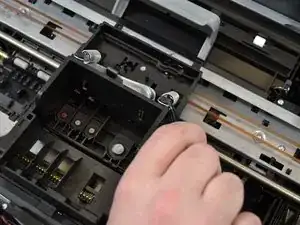

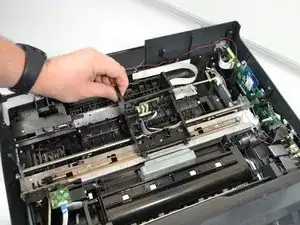

С помощью пинцета сожмите верхнюю часть пружины, расположенной справа от печатающей головки.
Поднимите пружину и зацепите её за крючок каретки, чтобы снять пружину с печатающей головки.
Повторите ту же процедуру для снятия левой пружины.
Пружины могут выскочить из принтера после их снятия.
Шаг 6

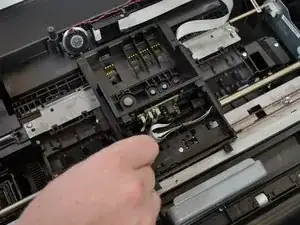

Защипните пинцетом самый левый белый кабель, расположенный на задней стороне печатающей головки.
Потяните кабель, чтобы снять его с печатающей головки.
Продолжайте этот процесс, чтобы снять все три белых кабеля с печатающей головки.
Шаг 7

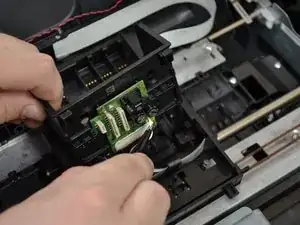

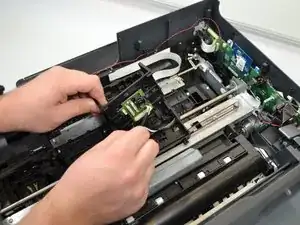

Поднимите печатающую головку с принтера, чтобы открыть доступ к последнему белому кабелю.
Защипните последний кабель пинцетом.
Потяните кабель, чтобы отсоединить его от печатающей головки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
