Замена материнской платы HP Officejet Pro 8620
Материнская плата — это «мозг» принтера, поэтому при её неисправности весь принтер становится непригодным. Чтобы получить к ней доступ, необходимо снять боковую панель.
Для извлечения материнской платы потребуется отсоединить несколько разъёмов, поэтому пригодятся ловкие руки. Также нужен отвертка для удаления четырёх винтов 8 мм с головкой T9-Torx, фиксирующих плату.
Обязательно заземлите себя и устройство при снятии материнской платы и её разъёмов, чтобы не произошло короткого замыкания.
Отведите отдельное место для винтов, чтобы не потерять их.
Шаг 1
Выключите принтер и отключите кабель питания.
Удалите два винта 13 мм с головкой T9 с помощью отвертки T9-Torx. Поворачивайте против часовой стрелки, пока винты не освободятся.
Шаг 2
Откройте переднюю дверцу, поместив палец в утопленную выемку на левой стороне принтера и потянув вниз.
Это обеспечит доступ к двум винтам T9-TORX 13 мм, которые необходимо удалить, чтобы снять панель.
Шаг 3
Удалите два винта 13 мм отверткой T9-TORX, поворачивая против часовой стрелки (влево).
Шаг 4
Осторожно снимите левую боковую панель, приложив ладонь к поверхности и потянув вниз.
Шаг 5
Отключите кабель питания и заземлите устройство и себя, чтобы избежать удара током и повреждения устройства.

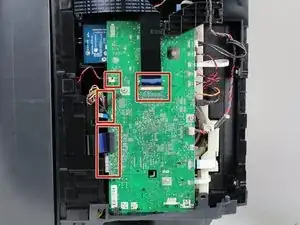

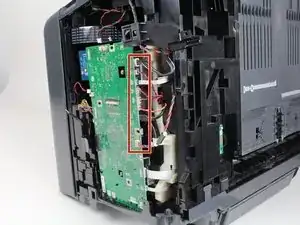

Отсоедините все разъёмы, захватив пластиковый корпус проводов и аккуратно потянув наружу до отключения.
Шаг 6

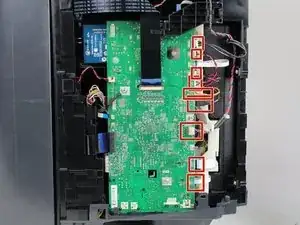

Аккуратно отсоединяйте разъёмы, слегка потянув за пластиковый корпус до их освобождения с материнской платы.

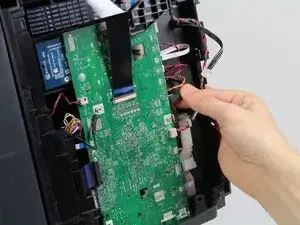

Аккуратно удерживайте ленточные разъёмы, чтобы они не согнулись: захватите их сверху и снизу и легко потяните, пока они не освободятся от материнской платы.
Шаг 7

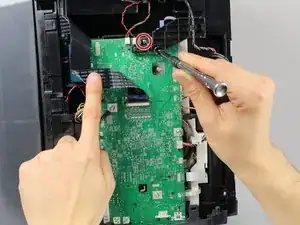

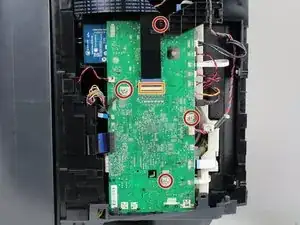

Удалите четыре винта 8 мм с помощью отвертки T9-Torx, поворачивая против часовой стрелки, пока они не освободятся.
Поднимите центральный ленточный разъём материнской платы после его отключения, чтобы получить доступ к последнему винту.

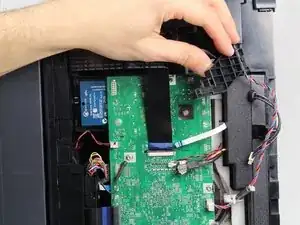

Отодвиньте пластиковую деталь от материнской платы перед её снятием.
Шаг 8

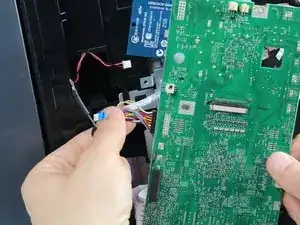

Освободите оставшиеся разъёмы с материнской платы, аккуратно потянув до их разъединения.

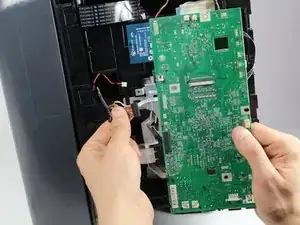

Снимите материнскую плату.
Отметьте каждый разъём или запомните их расположение для повторной установки, чтобы избежать повреждения компонентов. Если разъём не защёлкивается легко, не применяйте силу.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
