Замена разъема питания Linksys WRT54GS v2

Компьютеры

В этом руководстве описан процесс замены разъема питания на маршрутизаторе Linksys WRT54GS v2. Вам может понадобиться это сделать, если ваше устройство не получает питание или было повреждено, убедитесь, что вы проверили руководство по устранению неполадок.

Обратите внимание, что это деликатный процесс, который включает в себя пайку на печатной плате, поэтому важно ознакомиться с руководством о способах пайки и распайки соединений перед началом. Не забудьте отключить устройство перед началом процесса.

Шаг 1

Переверните маршрутизатор, чтобы все четыре его ножки смотрели вверх.

Шаг 2

Удалите резиновые вставки внутри двух фиолетовых ножек, расположенных на передней части корпуса маршрутизатора.

Это может быть непростой задачей, поэтому попробуйте следующие два метода:

Используйте пластиковый инструмент для открытия. Вставьте плоский конец инструмента в шов и медленно подденьте резиновые ножки.

Используйте металлическую лопатку. Вставьте конец металлической лопатки непосредственно в отверстие резиновых ножек и подденьте вставку.

Шаг 3

Используйте отвертку Phillips #2, чтобы удалить два винта 5.8 мм, удерживающие передний корпус на материнской плате.

Шаг 4

Сожмите боковые стороны заднего корпуса маршрутизатора и снимите фиолетовый передний корпус. На этом этапе полезно, если вам поможет второй человек.

Шаг 5

Выдвиньте блок платы вверх и наружу.

Шаг 6

Переверните печатную плату и используйте отвертку Phillips #2, чтобы удалить винт 6.9 мм, удерживающий плату на заднем корпусе.

Выдвиньте заднюю крышку и удалите ее от печатной платы.

Шаг 7

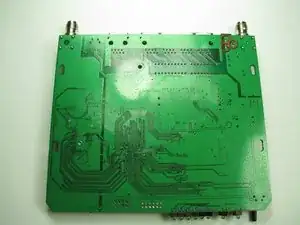

Переверните печатную плату.

Обнаружьте соединения для пайки на плате, отмеченные красным.

Шаг 8

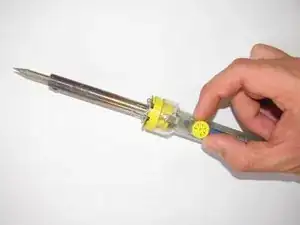

Выполните распайку соединения, следуя руководству iFixit по ремонту спаянных соединений: Как пайка и распайка соединений.
