Разборка мыши Logitech MX Master 2s

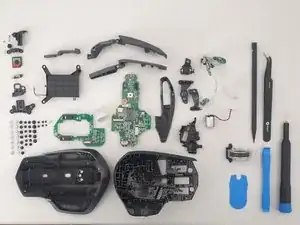

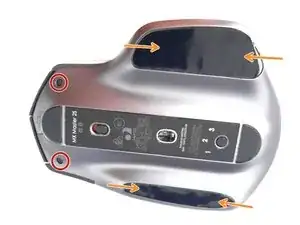

Убедитесь, что мышь выключена, переверните её для доступа к 6 винтам на нижней стороне.

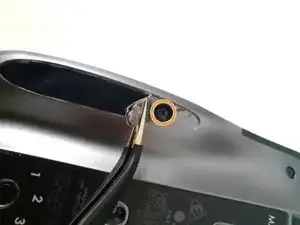

Обратите внимание, что чтобы добраться до винтов под наклейками, их нужно снять или хотя бы приподнять каждый край. В этом руководстве я не снимаю их, а только аккуратно приподнимаю каждый край.

Удалите два винта спереди — T5.

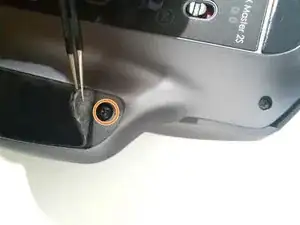

и 4 винта Phillips под наклейками, по 2 с каждой стороны.

Если обращаться аккуратно и наклейки не изношены, их можно использовать повторно без проблем.

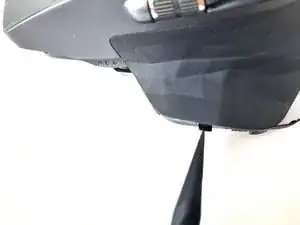

Чтобы разъединить две части корпуса мыши, воспользуйтесь картой или инструментом iFixit Opening Tool, главным образом спереди и со стороны без кнопок. Затем задней частью, и, наконец, стороной с боковой кнопкой — при подъёме этих двух частей требуется небольшое усилие.

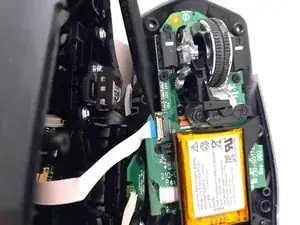

Учтите, что обе части внутри соединены шлейфом. Не разъединяйте их резко.

Аккуратно разъедините части.

Поднимите пластиковую защёлку, чтобы освободить шлейф.

Отсоедините шлейф от его разъёма.

Удалите чёрные винты с пластины кнопок.

Кроме того выкрутите винт, который держит верхнюю панель и боковую крышку.

Снимите механизм кнопки.

На верхней части используются два типа винтов, оба под крестовую отвёртку. Четыре чёрных держат электронные платы, а остальные (серебристые) крепят пластиковые детали.

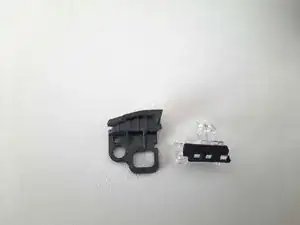

Выверните винт, который удерживает деталь, аккуратно снимите её. При желании её можно легко разделить на две части для очистки.

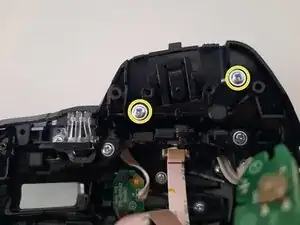

Открутите два винта, удерживающие кнопку.

При снятии винтов аккуратно потяните кнопку вперёд.

Будьте осторожны с пружиной, поддерживающей кнопку. Она предотвращает подъём кнопки, опираясь на корпус мыши, а не на саму кнопку, к ней касаться не нужно, хотя при желании после снятия кнопки её можно удалить.

Удалите чёрные винты с пластины кнопок.

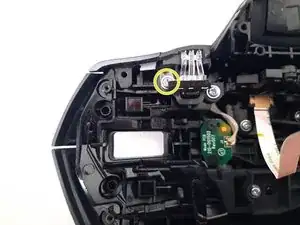

Открутите винт, удерживающий кнопку.

Аккуратно снимите пластиковую кнопку.

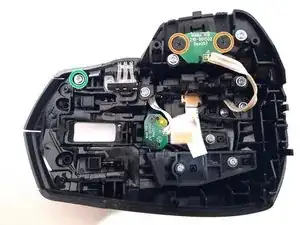

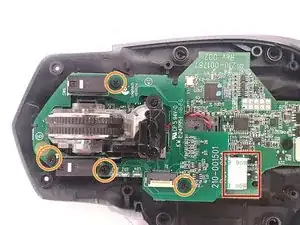

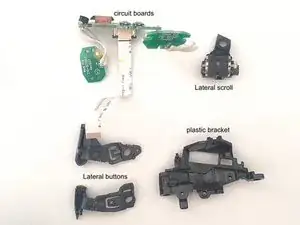

Снимите винты, которые держат весь механизм прокрутки и две боковые кнопки. Мы также удалили большинство винтов, удерживающих правую кнопку.

Аккуратно нажмите на колесо прокрутки с внешней стороны мыши и поднимите внутреннюю часть детали; можно помочь пластиковой лопаткой, но это не обязательно — все действия должны быть плавными, чтобы не повредить кабели и механизм.

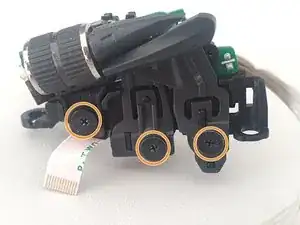

Удалите винты, которые держат кнопки и колесо прокрутки.

С помощью лопатки или пластиковой проставки завершите разборку механизма колеса.

Затем снимите винт, который держит плату с электрическими цепями.

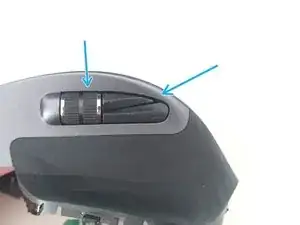

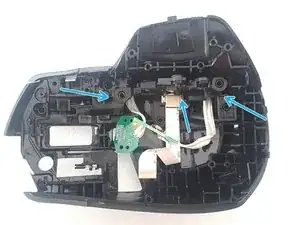

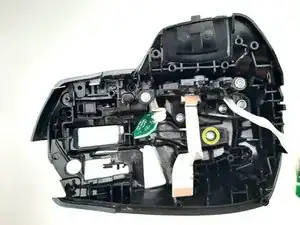

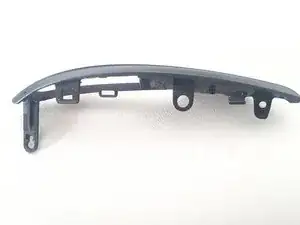

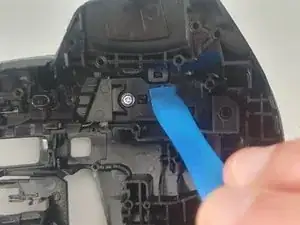

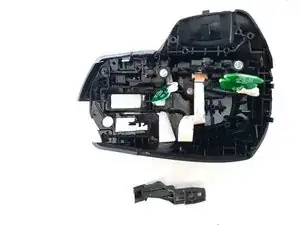

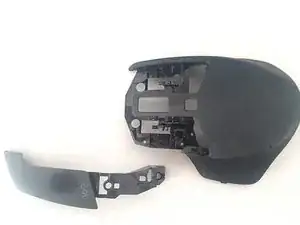

Боковая крышка имеет несколько защёлок к корпусу мыши, посмотрите на картинки ниже и используйте пластиковые инструменты, такие как лопатка или iFixit Opening Tool, чтобы помочь. Одновременно можно снять правую кнопку, которую вы увидите в следующей части.

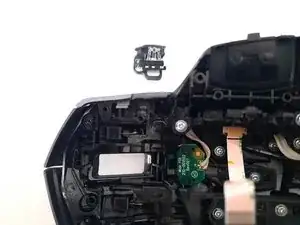

Выверните винт, удерживающий кнопку.

При снятии винта аккуратно потяните кнопку вперёд.

Не забудьте про пружину, как и у правой кнопки.

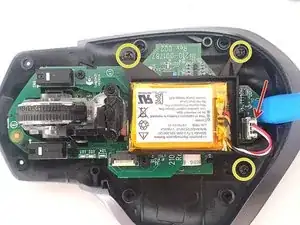

Открутите три винта держателя батареи и отключите соединение с материнской платой.

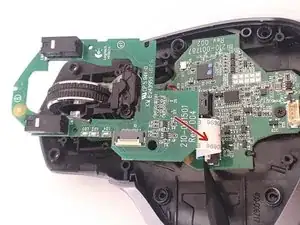

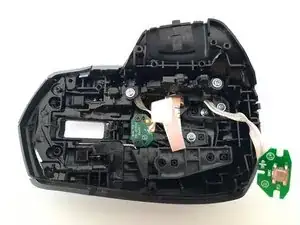

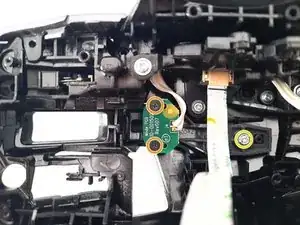

Снимите винты с одной из двух электронных плат.

Будьте осторожны с электрической лентой, которая соединяет две платы; зафиксируйте её с помощью лопатки или другого инструмента, не повредив.

Весь механизм удерживается только двумя винтами и разъёмом кабеля, питающего небольшой моторчик. На дне механизма зафиксирована маленькая пружина — будьте осторожны при подъёме системы.

Удалите два винта и отсоедините кабель.

Удалите два винта, фиксирующие крышку ротора двигателя, затем аккуратно снимите крышку.

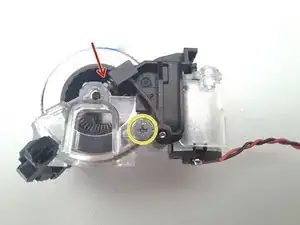

Удалите винт, удерживающий пластиковую деталь. Обратите внимание, что для её удаления необходимо аккуратно вынуть маленькую пружину, соединяющую её с прозрачной опорой, на которой располагается колесо прокрутки.

Обратите внимание на ремешок, поддерживающий головку мотора, и на пружину пластиковой детали.

Разберите ротор или головку мотора, поддев очень осторожно инструментом для вскрытия iFixit или другим инструментом. Заметьте положение, в котором она находилась до разборки, так как для установки существует только одно посадочное положение.

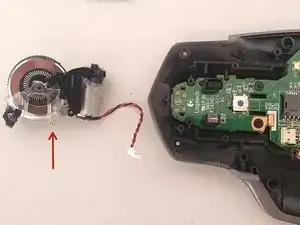

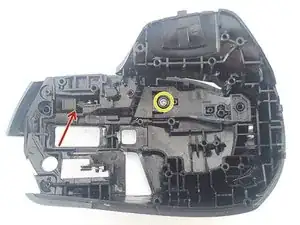

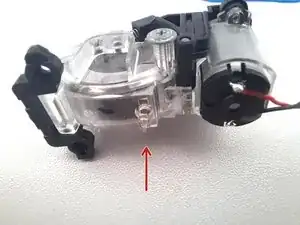

Красная стрелка показывает ремешок, упомянутый на предыдущем шаге — учитывайте это при разборке.

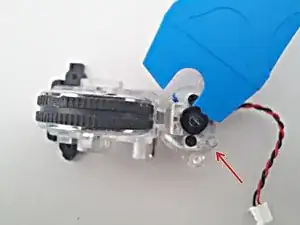

Синяя стрелка указывает на «резиновое крепление», которое поддерживает мотор; при снятии мотора оно, вероятно, также выйдет. Его очень легко установить обратно — зафиксируйте в том же положении, в котором оно было до снятия мотора, и помогайте себе инструментом, таким как приспособление для поддевания или пинцет.

Удалите два винта, удерживающие мотор — он станет полностью свободным.

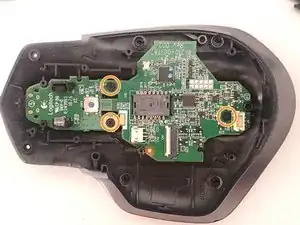

Удалите три винта, удерживающие материнскую плату.

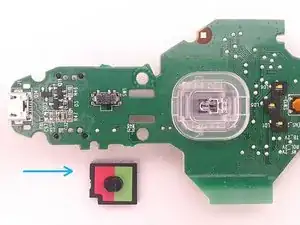

Снимите кнопку питания и запомните её положение.
