Замена колесика прокрутки в беспроводной мыши Logitech VX Nano

Оттяните язычок фиксатора батарейного отсека вниз, чтобы снять крышку батарейного отсека.

Снимите крышку батарейного отсека.

Оттяните язычок фиксатора батарей от корпуса мыши, пока две батарейки AA не выйдут из отсека.

Если приёмник Nano всё ещё находится в мыши, нажмите на ярко-оранжевую кнопку, чтобы извлечь его. Он должен легко выскочить.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта длиной 6 мм внизу батарейного отсека.

Чтобы удобнее добраться до винтов, можно оттянуть пластиковый язычок батарейного отсека, чтобы он не мешал отвертке.

Снятие скользящих накладок мыши повредит их. При сборке вам потребуется установить новый комплект накладок.

Вставьте медиатор для вскрытия под угол одной из клейких накладок.

При начале съёма накладки убедитесь, что медиатор находится под всей клейкой прокладкой — иначе вы рискуете разрезать прокладку пополам.

Продолжайте просовывать медиатор между клейкой прокладкой и корпусом мыши, медленно отрывая клей от корпуса.

Повторите тот же процесс для двух других накладок.

При сборке удалите остатки старого клея перед установкой новых скользящих накладок.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить три винта длиной 6 мм с задней стороны мыши.

Верхняя крышка и нижний корпус больше не соединены. Держите мышь горизонтально, чтобы верхняя крышка не упала.

Поднимите верхнюю крышку строго вверх, чтобы отделить пластиковую верхнюю оболочку от нижнего корпуса.

Снимите верхнюю крышку.

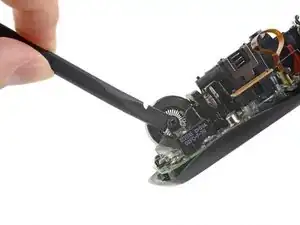

Используйте плоский конец лопатки, чтобы осторожно отжать одну сторону колесика прокрутки из его прозрачного пластикового корпуса.

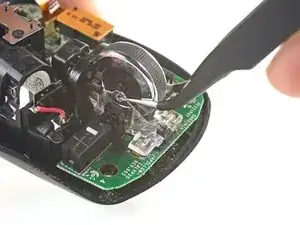

Захватите пинцетом любую сторону колесика прокрутки рядом с осью. Одним концом пинцета удерживайте прозрачную пластиковую деталь, чтобы колесико не защёлкнулось обратно в ту сторону, которую вы уже отсоединили.

Одновременно другим концом пинцета потяните противоположную сторону колесика прокрутки, чтобы освободить её из прозрачного пластикового корпуса.

Это может потребовать нескольких попыток. Не отчаивайтесь! Используйте пинцет, чтобы держать прозрачную деталь в стороне от колесика прокрутки, когда будете тянуть его вверх на следующем этапе.

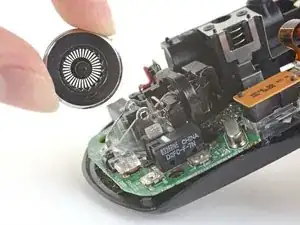

Подтяните колесико прокрутки вверх и отведите его от прозрачного пластикового корпуса и пружины, удерживающей его на месте.

Эти пластиковые детали ломкие! Слишком сильное изгибание может сломать корпус колесика прокрутки.

Перед сборкой проверьте, что заменяемое колесико легко переключается между плавным и ступенчатым прокручиванием.
