Как увеличить объём оперативной памяти на материнской плате M5A97 LE R2.0
Первая часть этого руководства поможет определить, какой тип оперативной памяти нужно приобрести для вашего компьютера, поскольку важно купить модули той же ёмкости и частоты, что и установленные сейчас.
Вторая часть этого руководства подробно опишет, как установить новый модуль памяти в материнскую плату M5A97 LE R2.0.
Для открытия большинства корпусов компьютеров потребуется маленькая отвертка или набор маленьких отверток. Если у вас её нет, ссылка на одну из них здесь: https://www.amazon.ca/gp/product/B01N9BB...
Фактическая процедура обновления не должна занять более 15 минут и выполняется легко!
Шаг 1
Прежде чем открывать компьютер, важно узнать, какой тип оперативной памяти установлен. На большинстве современных материнских плат 4 слота для памяти, и важно, чтобы каждый модуль имел одинаковую ёмкость и частоту для оптимальной работы системы.

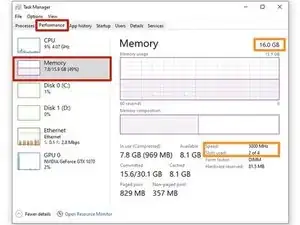

Чтобы узнать, какая оперативная память установлена: нажмите «Control + Alt + Delete» на работающем компьютере, перейдите на вкладку «Производительность», выберите «Память» — там отобразится число используемых слотов, частота и объём памяти.
Например, у меня отображается 2 из 4 занятых слота с частотой 3000 МГц (компьютер покажет 3000 МГц, если установлен модуль на 3200 МГц) и 16 ГБ общей памяти. Это значит, что в компьютере установлены два модуля по 8 ГБ DDR4 3200 МГц. Для обновления мне нужно купить ещё один модуль того же типа.
Шаг 2

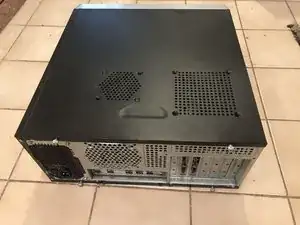

Когда вы купили новые модули памяти и готовы установить их, выберите безопасное место для работы и заземления (не на ковре, предпочтительно на деревянном или ровном твёрдом основании).
Шаг 3

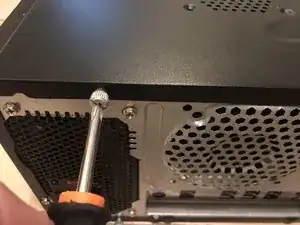

Удалите два винта корпуса крестовой отверткой Phillips #1.
Снимите боковую панель корпуса компьютера.
Шаг 4
Убедитесь, что модуль памяти соответствует выемке в слоте. Важно правильно ориентировать модуль, иначе он не вставится и вы можете повредить новый модуль.

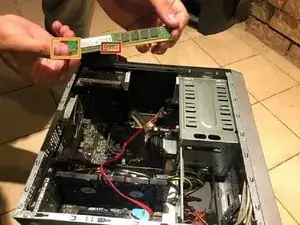

Достаньте модуль памяти из упаковки, держась только за края, чтобы не повредить его. Не прикасайтесь к контактным золотым штырькам на нижнем крае.

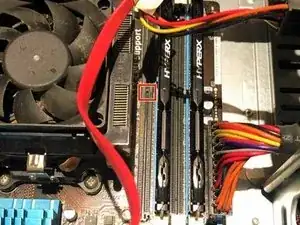

Слоты памяти расположены рядом с вентилятором. Они выделены чередованием светло- и тёмно-голубых слотов; вы, вероятно, уже увидите один или два установленных модуля, поэтому их не пропустите.
Шаг 5

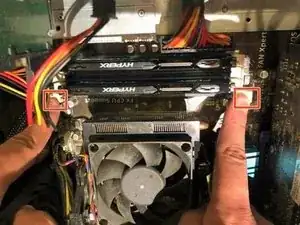

Откройте боковые защёлки по краям того слота, в который будете устанавливать модуль.
Рекомендуется выполнить этот шаг аккуратно. Не бойтесь открыть другие слоты памяти, чтобы увидеть, как должен выглядеть правильно установленный модуль. Если вы откроете защёлки у уже установленных модулей, просто нажмите модуль обратно в то же положение, и защёлки закроются.

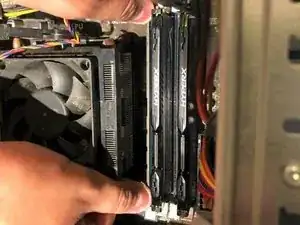

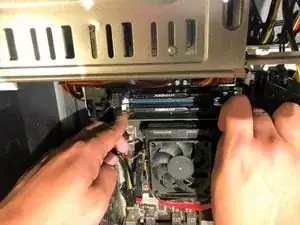

Расположите модуль и медленно вставьте его в слот. Плотно нажмите, пока он не встанет на место, затем закройте боковые защёлки вокруг него.
Должен прозвучать небольшой щелчок, когда модуль зафиксируется.
Заключение
Для сборки устройства выполните описанные действия в обратном порядке.
Перевод руководства с ifixit.com
