Замена заводской камеры заднего вида Chevrolet Malibu 2013–2015
В этом руководстве показано, как заменить заводскую камеру заднего вида в Chevrolet Malibu 2013 года выпуска. Это руководство отличается от большинства тем, что камера уже установлена, кабели проложены, и это делает процесс намного проще. Работайте безопасно при работе с оголёнными проводами и выполняйте все работы при выключенном автомобиле (ключи вынуты из замка зажигания). Так как никакая техника не служит вечно, даже заводское оборудование может выйти из строя. Если оригинальная камера заднего вида в Вашем Chevrolet Malibu 2013–2015 годов перестала работать, следуйте этому руководству для её замены.
Шаг 1

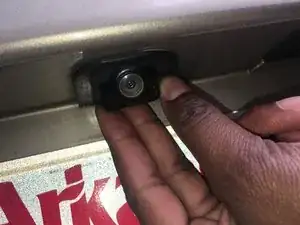

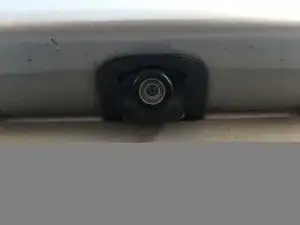

Установите новую камеру в предназначенное для неё место.
Камера прокладывается через бампер автомобиля, а не через номерной знак.
Шаг 2

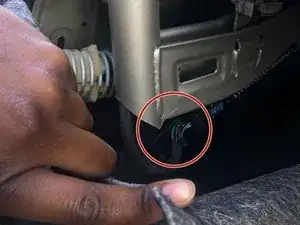

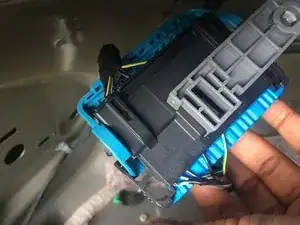

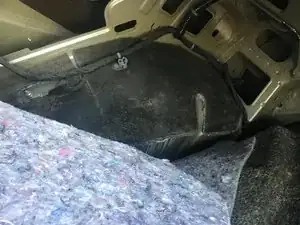

Пропустите новые провода через предусмотренные отверстия и изолируйте их электроизоляционной лентой.
Новые провода просто подключаются там, где были удалены неисправные провода.
Шаг 3

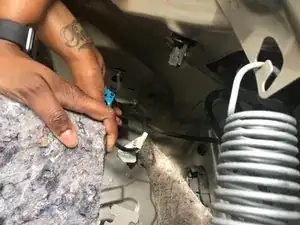

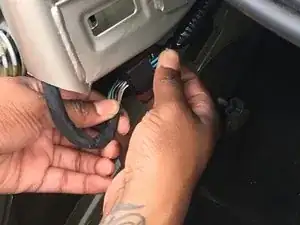

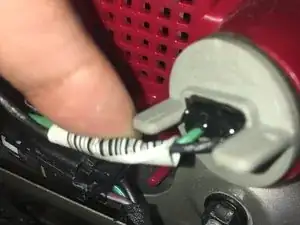

Согласуйте цветовые маркировки проводов, чтобы упростить ремонт. Совместите новые провода с существующими проводами через разветвитель. Используйте разделитель проводов, чтобы обнажить жилу.
Затем просто подключите провода к проводам питания лампы заднего хода.
Шаг 4

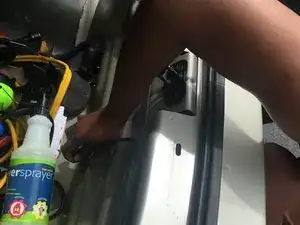

Зелёный провод — это положительный провод камеры, а чёрный — земля.
Эта линия уже должна быть подключена правильно, поскольку Вы должны были переключать только провода, связанные с камерой.
Шаг 5

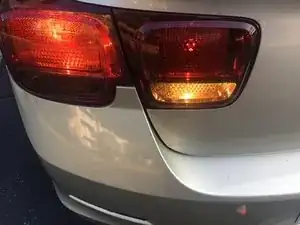

Убедитесь, что лампа заднего хода работает корректно, когда автомобиль включён на заднюю передачу.
Шаг 6

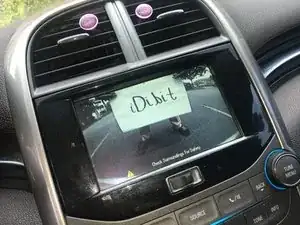

Убедитесь, что изображение на дисплее чёткое и отображается правильно.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
