Замена заднего фонаря на Citroen C4 Grand Picasso

Убедитесь, что вы нашли правильный компонент для соответствующей стороны вашего автомобиля.

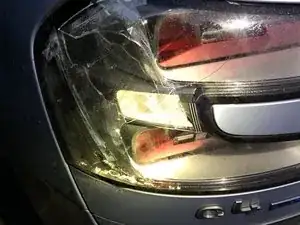

Вы сломали свой задний фонарь. К сожалению, вы не можете просто заменить прозрачное покрытие. Необходимо заменить весь блок.

Вы можете осторожно поднять крышку, используя гибкую пластиковую карту или плоскую отвертку.

Найдите открытие внутренней панели. Используйте небольшое углубление в верхнем углу маленькой крышки, чтобы открыть ее.

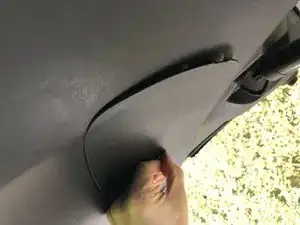

Поднимите крышку с верхнего правого угла.

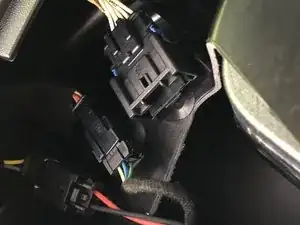

Обратите внимание на верхний электрический разъем.

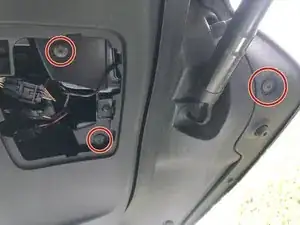

Чтобы снять сломанный фонарь, вам нужно удалить всего 3 винта, два из которых находятся за маленькой панелью. Один — наиболее видимый на картинке.

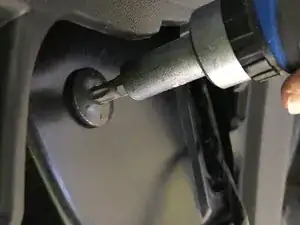

Открутите блок фонаря с помощью звёздной отвертки на 6 точек. Из 3 винтов два находятся за панелью, а один снаружи, рядом с краем крышки.

Отключите верхний разъем кабеля. Это также самый большой по размеру.

Также разъем кабеля теперь отсоединен.

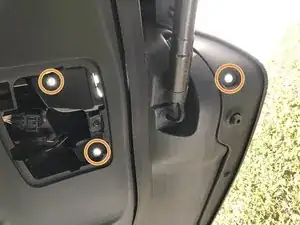

Обратите внимание на 3 отверстия, оставшиеся после удаления винтов.

Соедините кабель и установите маленькую крышку.

Вставьте винты обратно, чтобы надежно зафиксировать блок фонаря.

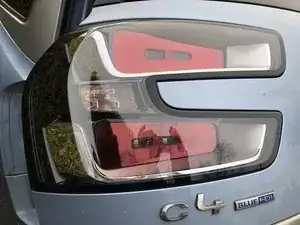

С новым фонарем вставьте кабель через квадратное отверстие и аккуратно поместите новый блок на место.

Удалите сломанный блок, протрите края, удерживающие блок чистыми. Теперь выполните эти шаги в обратном порядке, чтобы установить новый блок фонаря.

К
