РЕЗКА БАЗОВОГО РАДИОУЗЛА CITROEN C3 2017

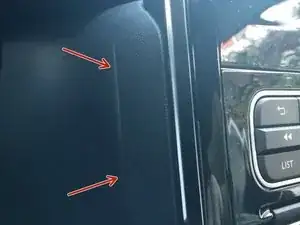

Подденьте две пластиковые панели, находящиеся по бокам радиоприемника, они соединены между собой, и, осторожно потянув пальцами, вы сможете их снять.

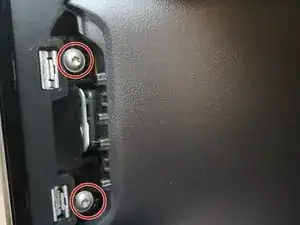

Необходимо открутить два винта Torx с каждой стороны, те, что со стороны руля, требуют отвертку "нано" или ключ с L-образным концом, это можно сделать всего за несколько секунд...

...теперь вам нужно осторожно потянуть экран радиоприемника к себе, и вы заметите, что центральный узел находится прямо за ним.

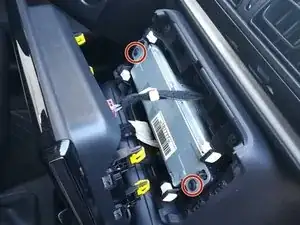

Вы можете вытащить его после того, как снимете два винта Torx, удерживающие центральный узел на месте...

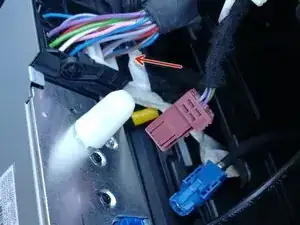

Панель дисплея и кабели центрального узла также отличаются по цвету и типу разъема, поэтому их будет легко распознать перед повторным подключением. При этом больший черный разъем является обычным типом "факра", общим для всех французских автомобилей и не только. Для отключения вам нужно будет поднять небольшую рычаг, он может быть немного тугим.

...Вот как должен выглядеть центр приборной панели без установленной радиопанели. Чтобы полностью освободить пространство внутри радиомодуля, вам нужно удалить опору, которая удерживает центральный узел на месте, сняв пять винтов.

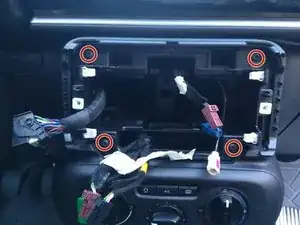

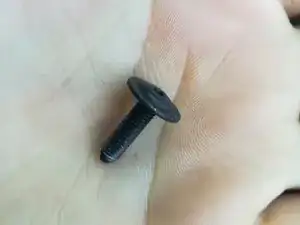

Четыре из них расположены на внешнем ободе, а другие два — на верхней стороне и имеют узкую шаговую резьбу.

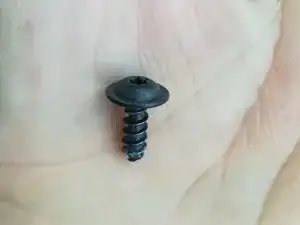

В то время как два на нижней стороне имеют крупный шаг резьбы.

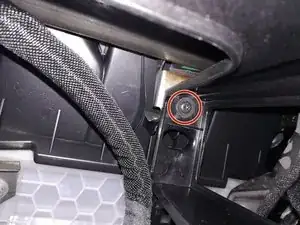

Пятый и последний находится с внутренней стороны и также имеет узкую шаговую резьбу.

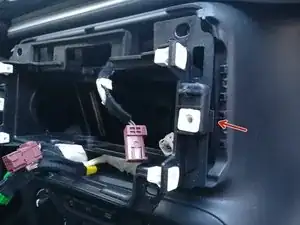

...у этого кронштейна есть два небольших крючка на внешних сторонах, которые необходимо освободить, толкая с внутренней стороны наружу, сначала с одной стороны, затем с другой, соблюдая крайнюю осторожность...

...После удаления он должен выглядеть так. Это отсек 1 din, где располагался центральный узел...

...и, наконец, это пространство внутри приборной панели.
