Замена разъема Wire на EchoMaster MRC-WLP43
Когда проблема связана с разъемом Wire, вы можете следовать этим шагам, чтобы заменить его. *Обратите внимание, что при замене разъема Wire вы заменяете всю материнскую плату, так как они соединены. Единственный инструмент, который вам понадобится — это отвертка Phillips #1.
Шаг 1

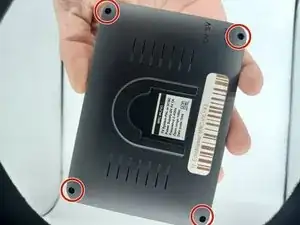

Поверните монитор экраном вниз, чтобы задняя часть была направлена вверх. На каждом углу задней крышки монитора будет по четыре винта. Открутите каждый и отложите в сторону. Удалите четыре винта Phillips #1 длиной 1,2 мм.
Не потеряйте ваши винты!
Шаг 2

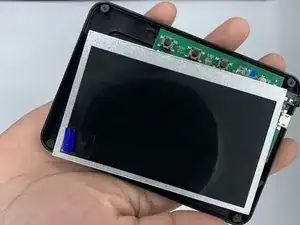

Осторожно поднимите заднюю крышку вместе с экраном, затем медленно переверните ее, чтобы задняя часть оказалась на столе.
Задняя крышка соединена с материнской платой и экраном, поэтому поднимайте осторожно!

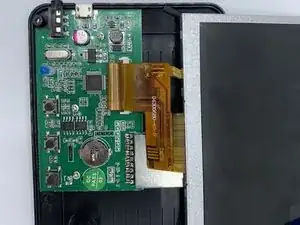

Поднимите экран над материнской платой и аккуратно положите его вниз.
Шаг 3

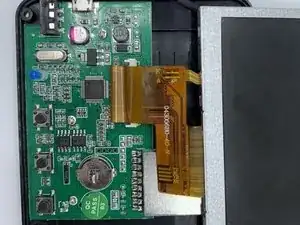

На материнской плате имеются три винта. Открутите каждый из трех винтов Phillips #1 длиной 1,4 мм.
Не потеряйте ваши винты
Шаг 4

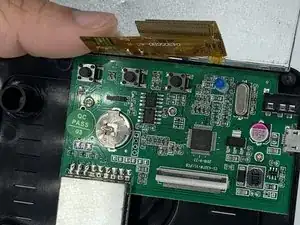

После того, как винты вы открутите, вы сможете удалить желтую полоску, соединяющую экран с материнской платой.
Существует черная вкладка, которую вы можете осторожно приподнять ногтем или плоской отверткой. После того как вы подняли ее, вы сможете легко вытащить желтую ленту.
Шаг 5

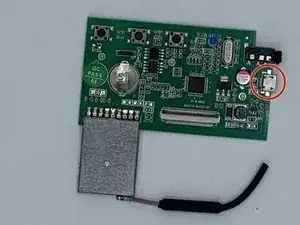

Когда все откручено и удалено, вы можете извлечь материнскую плату.

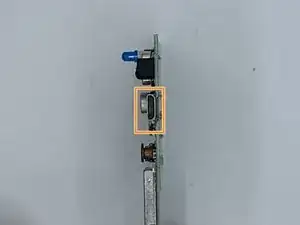

Ваш разъем для зарядного устройства прикреплен к материнской плате. Чтобы заменить его, просто повторите эти шаги в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
