Замена адаптера питания в Stanley J5C09 Power Station (пусковое устройство и компрессор/насос для шин)
Моя портативная электростанция Stanley J5C09 (пусковое устройство и компрессор/насос для шин) перестала работать. Адаптер постоянного тока 12 вольт вышел из строя.
Адаптер находится внутри корпуса устройства, при этом сетевой штекер выступает из корпуса. Вместо того чтобы искать точную замену, я использовал универсальный адаптер 12 В постоянного тока, 500 мА, 110 В переменного тока.

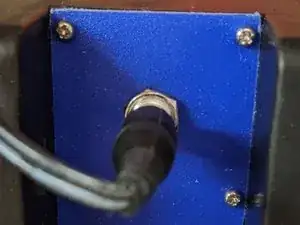

В отверстие в корпусе, где был установлен оригинальный адаптер, я установил гнездо «бочонок».
Я напечатал на 3D-принтере пластиковую деталь для крепления гнезда.
Бонус: теперь я могу заряжать электростанцию от любого источника 12 В постоянного тока, например от солнечной панели.
Шаг 1
Наиболее вероятная неисправность этого устройства — разряженный аккумулятор. Но также может выйти из строя адаптер питания.
Подключите сетевой шнур.
Проверьте индикаторы. Индикатор «низкий» должен гореть. Если он не горит, вероятно, адаптер питания вышел из строя.
Если индикатор «низкий» горит, этот пошаговый ремонт вам не подходит. Причина неисправности не в адаптере питания.
Шаг 2
Важно: Выключите питание! Отключите и выньте сетевой шнур.
Удалите винты с боковых кромок задней части корпуса электростанции. (Не нужно снимать винты, которые крепят модуль компрессора к корпусу.)
Осторожно разъедините две половины корпуса. Протяните провода для проводки пусковых зажимов внутрь корпуса, чтобы было место для открытия.
Шаг 3
Снимите два винта, удерживающие адаптер питания.
Перережьте провода адаптера питания, оставив примерно 1" на стороне адаптера. Снимите изоляцию примерно на 1/4" с двух проводов, идущих от адаптера.
Проверьте адаптер питания мультиметром.
Установите мультиметр на постоянное напряжение (DC volts).
Подключите щупы мультиметра к двум проводам, идущим от адаптера питания.
Включите адаптер питания в сеть.
Показывает ли прибор 13 В постоянного тока или больше? Если да, адаптер питания, скорее всего, исправен. Причина того, что электростанция не заряжается, в другом. Это руководство не поможет.
Шаг 4
Вы можете просто просверлить отверстие где-нибудь в корпусе электростанции для установки гнезда.
Или вы можете напечатать на 3D-принтере пластину, аккуратно закрывающую отверстие, где изначально был адаптер питания.
3D-модель размещена на thingiverse.com
https://www.thingiverse.com/thing:550616...
Распечатайте её. Опорные структуры не требуются.
Шаг 5
Установите пластину с гнездом для питания в отверстие корпуса, где был адаптер.
Возможно, вам потребуется подрезать пластину, чтобы она поместилась в корпус.
Просверлите в корпусе небольшие отверстия, соответствующие четырём отверстиям в пластине.
Используйте (4x) листовые винты 2 мм x 5 мм, чтобы прикрепить пластину к корпусу.
Шаг 6
Снимите изоляцию с проводов, которые ранее соединялись с адаптером питания, примерно на 1/4".
Провод с полосатым рисунком «- - -» — это отрицательный. Подключите его к клемме гнезда, которая связана с внешним кольцом гнезда.
Подключите другой провод к клемме, соединённой с центральным контактом.
Используйте режим проверки целостности (прозвонки) мультиметра, чтобы проверить соединения гнезда.
Припаяйте провода к гнезду.
Шаг 7
Снимите гайку с гнезда
Вставьте гнездо в пластину
Затяните гайку гнезда.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
