Замена фонарей прицепа
Если фонари на Вашем прицепе больше не работают, используйте это руководство, чтобы заменить фонари и сделать прицеп пригодным для использования на дороге.
Фонари на прицепе состоят из габаритного огня, стоп-сигнала и указателя поворота, которые управляются двумя проводами, идущими от шейки прицепа к задней части и подключающимися к фонарям.
Перед использованием этого руководства найдите и ознакомьтесь с руководством по правильному использованию стрипперов для снятия изоляции с концов проводов.
Также перед ремонтом убедитесь, что штекер для фонарей не подключён к гнезду на Вашем автомобиле. В случае подключения существует риск поражения электрическим током.
После завершения ремонта обязательно подключите прицеп к автомобилю, чтобы убедиться в правильной работе новых фонарей.
Шаг 1

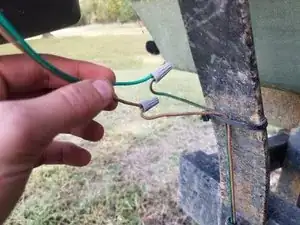

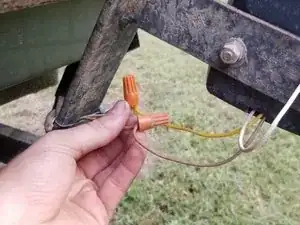

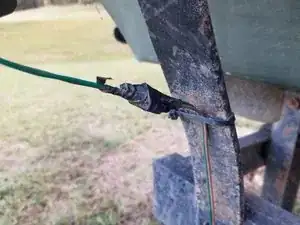

Найдите провода, идущие от прицепа к фонарю.
На моём прицепе провода соединены через гайки для проводов и затем обмотаны изоляционной лентой.
Шаг 2

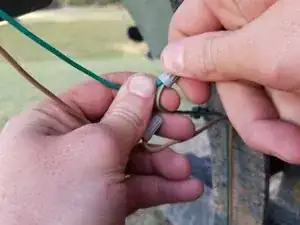

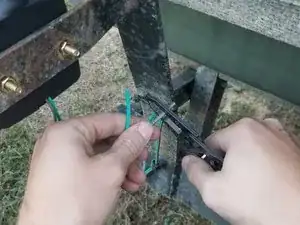

Снимите изоленту с проводов и гайек для проводов.
Открутите гайки для проводов с зелёного и коричневого проводов.
Шаг 3

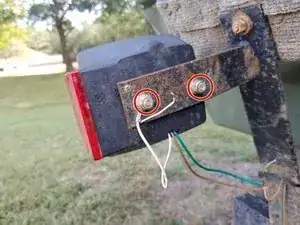

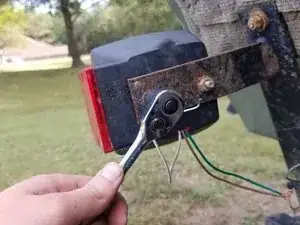

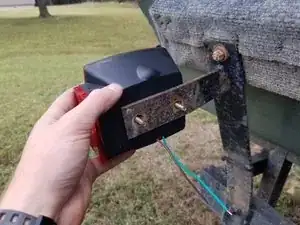

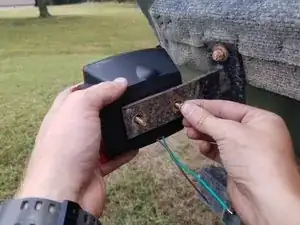

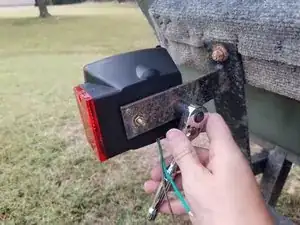

Используйте трещоточный ключ, чтобы снять оба шестигранных гайки с болтов, крепящих фонарь к кронштейну.
Шаг 4

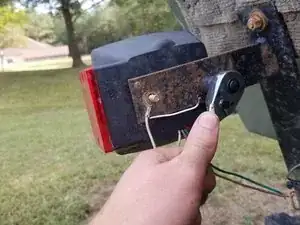

Используйте трещоточный ключ, чтобы снять второй комплект шестигранных гаек с болтов, проходящих через кронштейн.

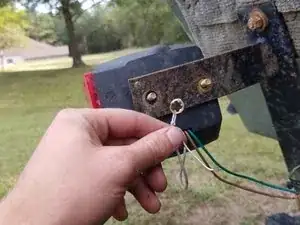

Снимите белый провод заземления с болтов, проходящих через кронштейн.
Шаг 5

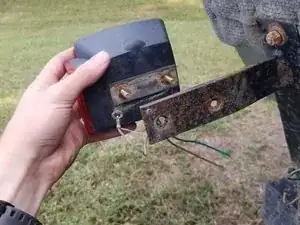

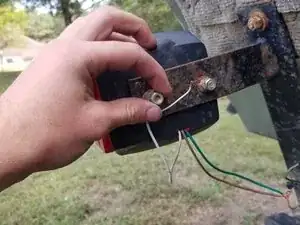

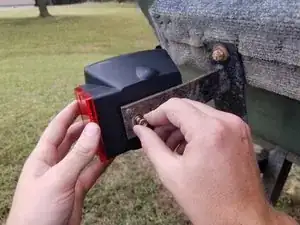

Положите большие пальцы на болты фонаря прицепа и с равномерным усилием нажмите на оба болта.
Снимите фонарь и выбросьте его.
Шаг 6

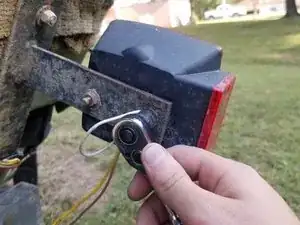

Перейдите к фонарю с водительской стороны прицепа.
Процесс снятия фонаря с этой стороны точно такой же, как и для пассажирской стороны.
Следуйте шагам 2–6 для снятия фонаря с водительской стороны.
Шаг 7

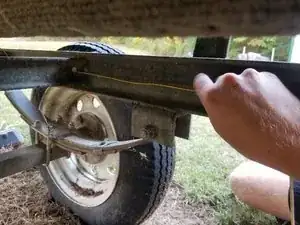

Осмотрите всю проводку по обеим сторонам прицепа и внимательно проверьте места соприкосновения, где провода могут тереться и повредиться.
Провода должны располагаться внутри стенок опорных балок прицепа.
Шаг 8
После осмотра проводки и подтверждения отсутствия обрывов или признаков износа, приступайте к установке новых фонарей.

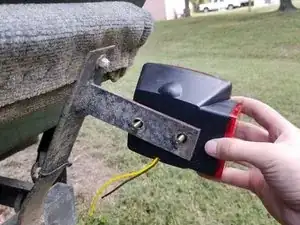

Вставьте болты пассажирского фонаря в монтажный кронштейн на прицепе.
Шаг 9

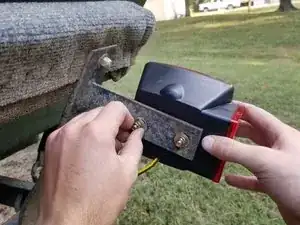

Наденьте на каждый болт, проходящий через кронштейн, пружинную шайбу и шестигранную гайку (входит в комплект).

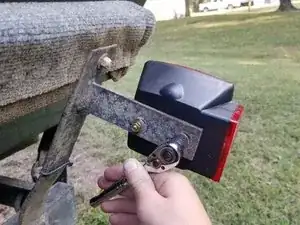

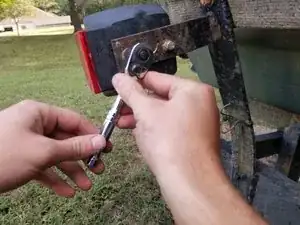

Затяните каждую шестигранную гайку трещоточным ключом.
Шаг 10
Для установки нового фонаря на монтажный кронштейн с водительской стороны повторите шаги 9 и 10.
Шаг 11
Вернитесь к пассажирскому фонарю.

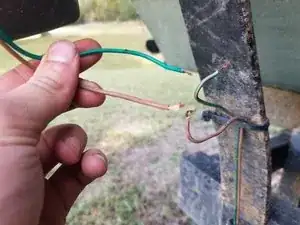

Используйте стрипперы для снятия изоляции с концов зелёного и коричневого проводов, идущих от вновь установленного фонаря.
Шаг 12

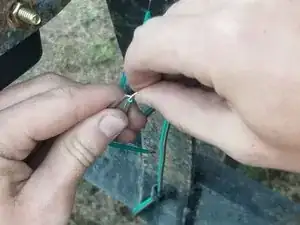

Сложите концы обоих коричневых проводов и скрутите их вместе. То же самое выполните с обоими зелёными проводами.
Наденьте гайку для проводов и закрутите её на скрученные коричневые провода. То же самое сделайте для скрученных зелёных проводов.
Шаг 13
Перейдите к водительской стороне.
Следуйте шагам 12 и 13, чтобы соединить между собой жёлтые провода и между собой коричневые провода.
Заключение
Чтобы проверить успешность работы, подключите штекер к автомобилю и проверьте стоп-сигналы и указатели поворота.
