Замена материнской платы EchoMaster MRC-WLP43

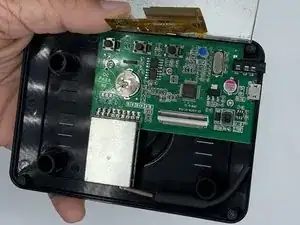

Если ваша камера работает, но монитор не включается, проблема, вероятно, в материнской плате. В этом руководстве представлены пошаговые инструкции по замене материнской платы. Единственный инструмент, который вам понадобится, это отвертка Philips #1.
Шаг 1

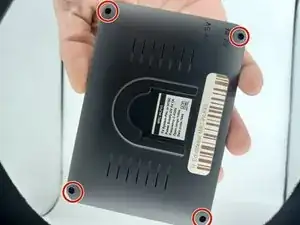

Возьмите ваш монитор и положите его лицом вниз, чтобы задняя часть смотрела вверх. На каждом углу задней крышки монитора будет по четыре винта. Открутите каждый и отложите в сторону. Уберите четыре винта Philips #1 размером 1,2 мм.
Не потеряйте свои винты!
Шаг 2

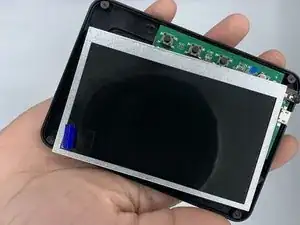

Осторожно поднимите заднюю крышку вместе с экраном, затем медленно переверните их, чтобы задняя часть оказалась на столе.
Задняя крышка соединена с материнской платой и экраном, поэтому поднимайте с осторожностью!

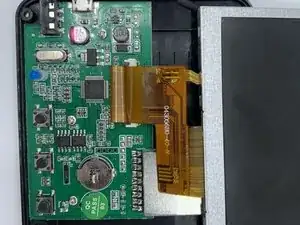

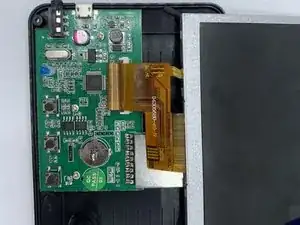

Поднимите экран над материнской платой и положите его на стол.
Шаг 3

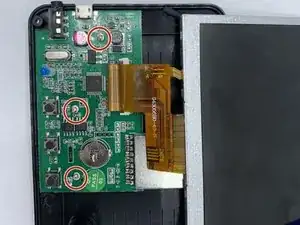

На материнской плате есть три винта. Открутите каждый из трех винтов Philips #1 размером 1,4 мм.
Не потеряйте свои винты!
Шаг 4
После удаления винтов вы можете снять желтую ленту, соединяющую экран с материнской платой.
Есть черный язычок, который вы можете осторожно поднять ногтем или отверткой с плоской головкой. После того как он будет поднят, вы сможете легко вытащить желтую ленту.
Шаг 5

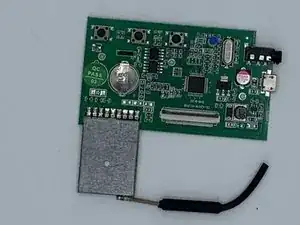

Когда все винты откручены и компоненты сняты, вы можете вынуть материнскую плату из задней крышки и заменить ее, следуя этим шагам в обратном порядке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
