Обновление камеры заднего вида для Range Rover 2003-2004

В Range Rover с телевизионным модулем вы можете легко подключить камеру заднего вида, что обеспечит вам полный функционал камеры заднего вида на дисплее вашего Range Rover

Автомобиль должен быть оснащён телевизионным видеомодулем BMW. Если он не установлен, вам потребуется установить телевизионный модуль Range Rover. Поиск в Google: retrofit range rover television module --- для доступных опций. Или перейдите на www.roverupgrades.com

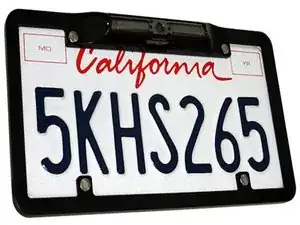

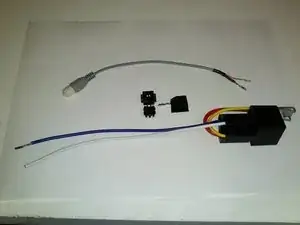

Автоматическое переключение камеры заднего вида требует комплект модуля переключения камеры и NTSC камеру заднего вида, установленную в любом желаемом месте.

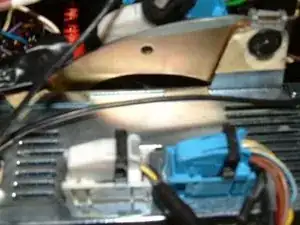

Подключите синий провод модуля переключения в контакт 17 на синем разъёме вашего телевизионного видеомодуля.

Сдвиньте чёрный фиксирующий рычаг в сторону на вашем телевизионном видеомодуле, чтобы освободить синий разъём.

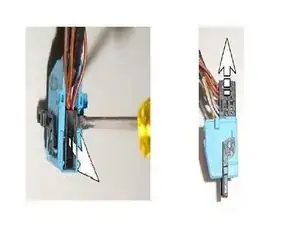

Снимите крышку синего разъёма, осторожно подняв фиксатор крышки маленькой отверткой. Затем сдвиньте крышку в сторону.

Вставьте синий контакт в место 17. Если приглядеться, вы увидите номер 18 на чёрной части разъёма. Контакт 17 будет следующим от него.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ЕСЛИ у вашего модуля переключения камеры есть дополнительный провод в центре, помеченный 87a, он НИГДЕ не подключён. Этот дополнительный провод, если он присутствует, не используется.

Подключите RCA-разъёмы, которые идут с модулем переключения камеры заднего вида, к белому разъёму.

Снимите крышку белого разъёма, как и раньше.

Вставьте цветной провод на RCA-разъёме в контакт 13 белого разъёма.

Вставьте чёрный провод на RCA-разъёме в контакт 14 белого разъёма.

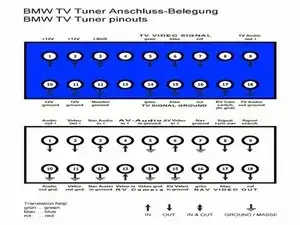

Смотрите схему подключения для справки.

Установите вашу камеру заднего вида в соответствии с техническими требованиями поставщика камеры.
