2003–2004 Land Rover Range Rover: обновление Bluetooth

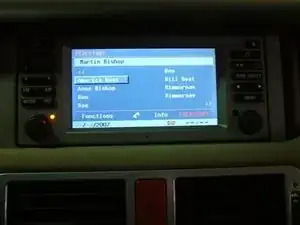

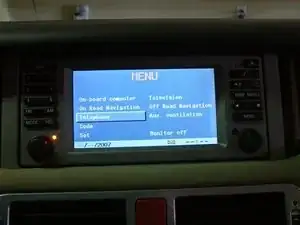

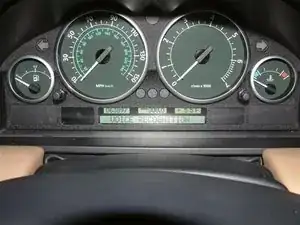

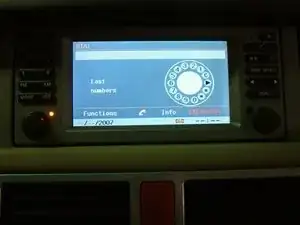

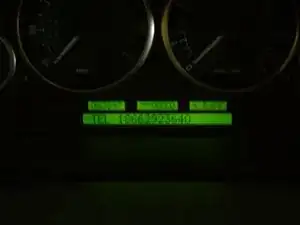

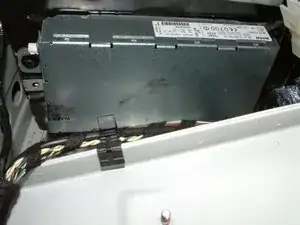

Перед началом снимите с наклейки на модуле управления Bluetooth ULF стикер с кодом доступа. Положите эту наклейку в безопасное место. Рекомендую поместить наклейку в бардачок, приклеив внутри руководства пользователя. Откройте отсек для хранения с левой задней стороны автомобиля, где находится навигационный компьютер,

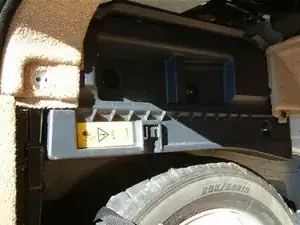

Панель снята

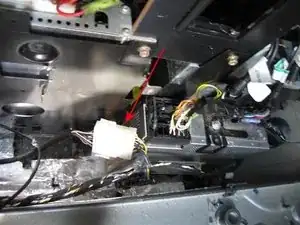

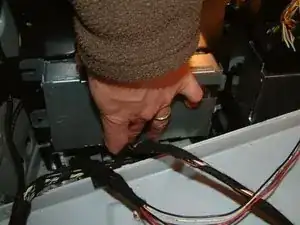

Если ваш Rover — модель для США, просуньте руку между кронштейном усилителя и пластиковым напольным элементом и найдите разъём жгута проводки телефонной системы

Поднимите телефонный разъём немного вверх. Разъём должен свисать между модулем радиоприёмника и кронштейном усилителя.

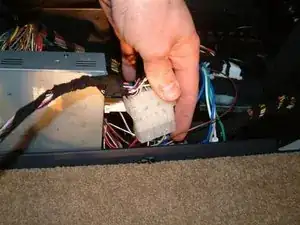

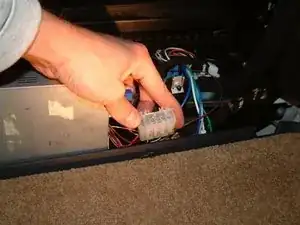

Подключите жгут обновления Bluetooth от Bimmernav.com к этому разъёму.

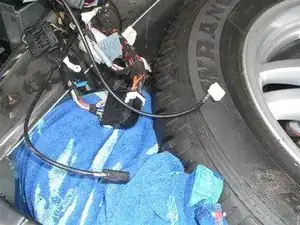

Если вы не можете легко найти этот разъём, можно просто поднять крышку запасного колеса и легко снять чёрную пластиковую крышку, открутив пластиковые гайки и задние «фиксаторы багажа», показанные на фото. После снятия гаек можно откинуть крышку в сторону.

Ниже изображено подключение при снятой пластиковой облицовке.

В европейском Range Rover найдите 54-контактный разъём и с помощью комплектного адаптерного жгута на 54 контакта подключитесь к 54-контактному телефонному предпроводу в автомобиле. НЕ подключайте модуль Bluetooth напрямую к 54-контактной проводке Range Rover в европейской версии.

Хотя штекеры одинаковые, распиновка существенно отличается. Прямое подключение может повредить автомобиль или модуль Bluetooth. Вы должны подключать модуль ULF к Range Rover с использованием поставляемого адаптерного жгута, как показано на фото для Европы.

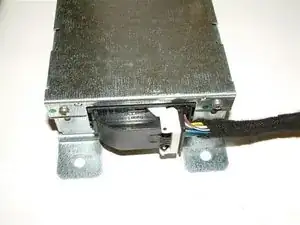

54-контактный адаптер, подключённый к модулю

Подключите 54-контактный разъём к одному концу модуля ULF, а кремово/фиолетовый провод антенны Bluetooth — к другому концу модуля ULF.

Найдите подходящее место для крепления, используя кронштейн, уже прикреплённый к модулю управления Bluetooth. Если вы сняли пластиковую облицовку, вы можете использовать уже установленный в автомобиле кронштейн телефонной системы Range Rover. Совместите отверстия на кронштейне с модулем Bluetooth.

Я установил свой модуль Bluetooth с разъёмом антенны, направленным ближе к задним фонарям, используя стандартные винты и гайки. Убедитесь, что вы подключили провод антенны и штекер перед монтажом для обеспечения правильной посадки. В моей конфигурации, показанной ниже, использовались только два винта, хотя крепление работало идеально.

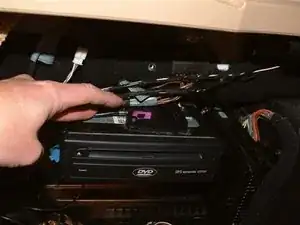

Подключите провод антенны Bluetooth в составе набора ретрофита Rover от модуля Bluetooth к антенне Bluetooth и закрепите в подходящем месте. Крепёжные кронштейны должны уже находиться непосредственно над навигационным компьютером, как показано ниже.

И американские, и европейские Rover оснащены проводкой микрофона в плафоне, однако в американской версии без предпровода телефонной системы потребуется соединить проводку микрофона с предусилителем микрофона под подстаканником/пепельницей.

Микрофон установлен в плафоне, где расположены плафоны освещения и переключатели люка. Проще всего аккуратно поддеть плафоны вручную, а затем вынуть крышку микрофона руками. Вы ДОЛЖНЫ устанавливать микрофон стрелкой, направленной к передней части автомобиля. Совместите стрелку и защёлкните.

В американском Rover и в европейском Rover без предпровода телефонной системы есть два варианта подключения проводки микрофона. Комплект Bluetooth Bimmernav будет поставляться с методом прямого подключения, при котором вы можете прокинуть провод микрофона, запихнув провод под обивку потолка от задней части к передней.

Европейские Range Rover, у которых уже есть предпроводка или установленная телефонная система, требуют лишь подключить микрофон в плафон, без прокладки дополнительной проводки микрофона.

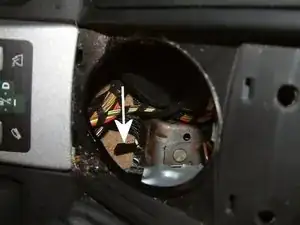

Стрелка ниже указывает на соединение проводки микрофона

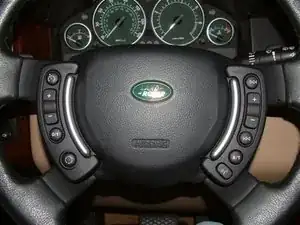

Дополнительная установка кнопки голосового управления на руле (опционально). В американской версии Rover без кнопки «говорить» телефон можно обновить просто заменив модуль многофункциональных кнопок на рулевом колесе. Этот модуль доступен как единая запчасть, как показано ниже.

Этот модуль доступен как единая запчасть, как показано ниже. Заменив многофункциональный модуль рулевого колеса, вы сможете голосом управлять телефоном и навигационной системой с руля, однако вам всё равно потребуется сохранить кнопку сопряжения для добавления новых телефонов в систему

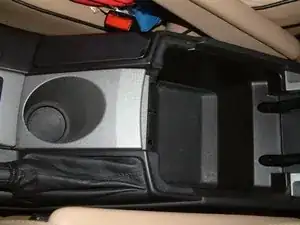

В пассажирском варианте Euro Rover с предварительной проводкой для телефона вы можете заказать комплект Bluetooth с кнопкой сопряжения ИЛИ с отделением для извлечения. Если в Вашем Rover ещё не установлен телефон Siemens BIT II, необходимо заменить цельную накладку на версию с отверстием для телефона в подлокотнике. Накладка доступна у официального дилера Rover.

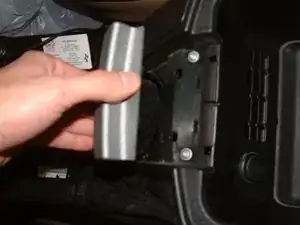

Номер детали для заменяемой накладки: FJB000130PVA, верхняя крышка отделения с телефоном (на последней фотографии ниже показана установленная накладка).

После установки накладки Вы можете просто защёлкнуть отделение для извлечения на место для завершения установки.
