Porsche 997.1 PCM 2.1 Замена экрана

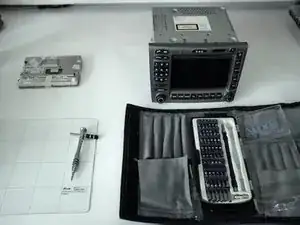

Это руководство показывает только шаги по замене экрана после того, как PCM уже вынут из автомобиля. В интернете много хороших видеоруководств, которые показывают процесс снятия.

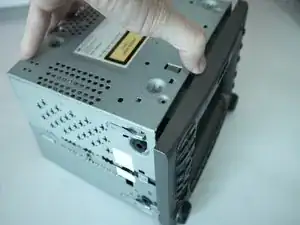

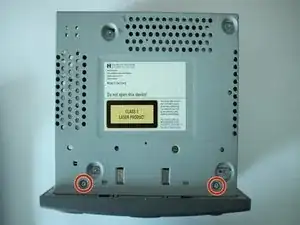

Как указано на верхней части блока: PCM не следует вскрывать. Снимите два машинных винта Torx T9.

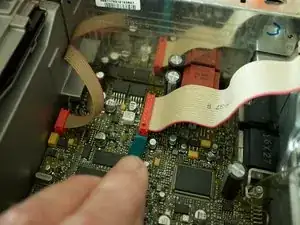

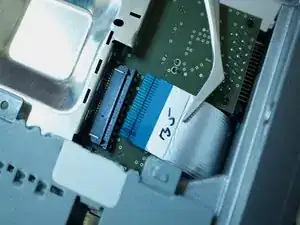

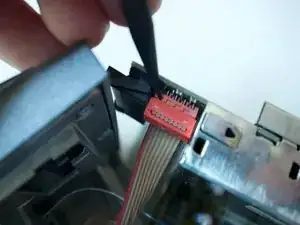

Используйте пластиковую лопатку, чтобы отключить шлейф, соединяющий CD‑плеер с платой, и отложите блок CD в безопасное место.

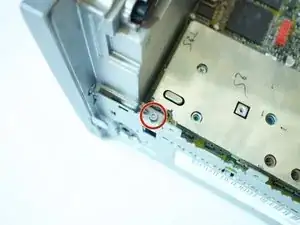

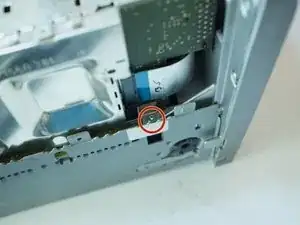

Снимите два машинных винта Torx T9, которыми лицевая панель крепится к шасси. По одному винту с каждой стороны, как показано на фото.

Отведите фиксатор шлейфа и снимите шлейф слева от блока.

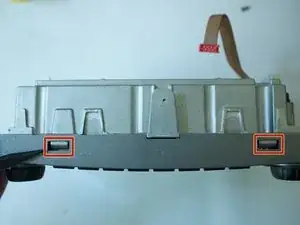

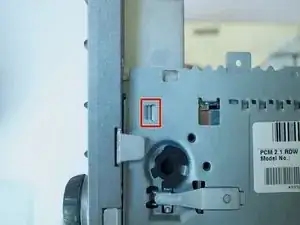

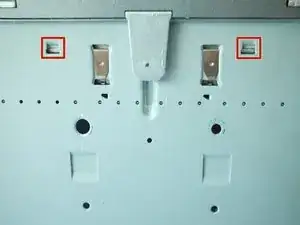

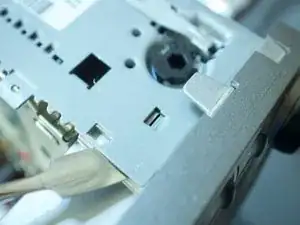

Это самый трудный шаг в процессе. Сначала найдите четыре защёлки, удерживающие лицевую панель на шасси. На трёх фотографиях они все показаны.

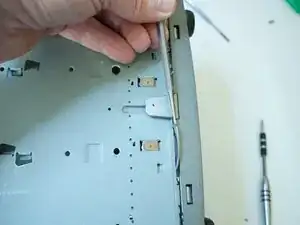

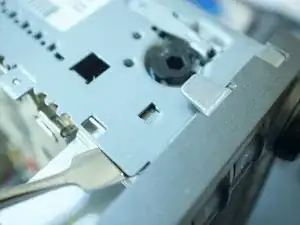

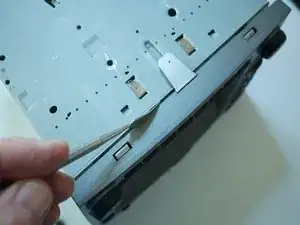

Изогнутый металлический рычаг оказался удобен для этого. Каждую защёлку аккуратно поддёвывают, чтобы отсоединить её от лицевой панели.

Обходя защёлки, лицевую панель можно аккуратно отсторонить от шасси. Это требует терпения и осторожности.

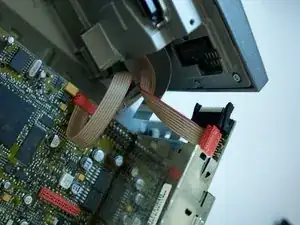

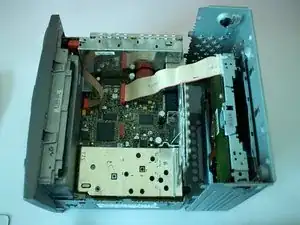

Когда лицевая панель отделится от шасси, следует быть осторожным: они всё ещё соединены двумя шлейфами.

Третье фото показывает фиксированный разъём, который требует аккуратной совмещения при сборке.

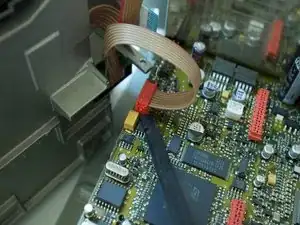

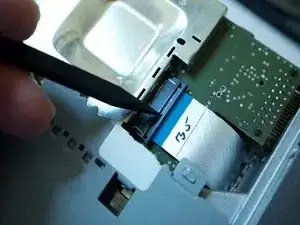

Используйте лопатку, чтобы отключить шлейфы, соединяющие лицевую панель с шасси.

Две половины лицевой панели соединены 14 самонарезающими винтами Torx T9.

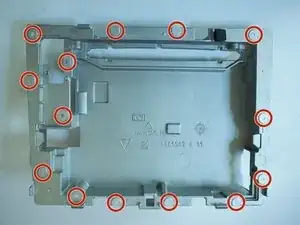

Если вы нашли только тринадцать — значит пропустили один. Если двенадцать... см. предыдущий комментарий, но добавьте ещё один к списку пропущенных креплений. На задней части отливки лучше видно расположение крепежа.

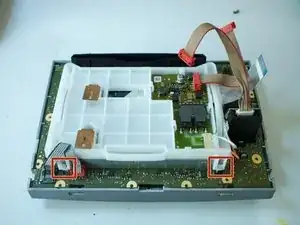

После того как все 14 винтов Torx T9 обнаружены и откручены, остаются две защёлки, которые нужно отсоединить перед разделением лицевой панели.

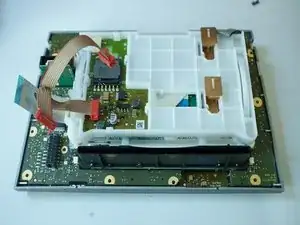

После разделения половин три шлейф‑разъёма необходимо аккуратно протянуть через отверстия в задней части отливки лицевой панели.

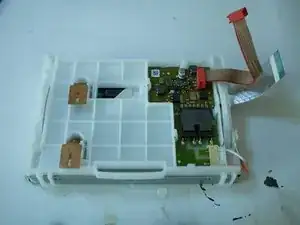

На первом фото показано расположение фиксирующих клипс держателя экрана. Освободив их лопаткой, можно снять держатель экрана; небольшой серый шлейф при этом аккуратно отодвигается в сторону.

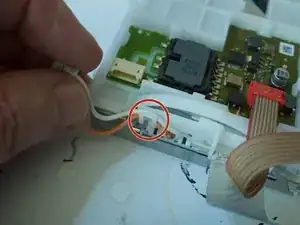

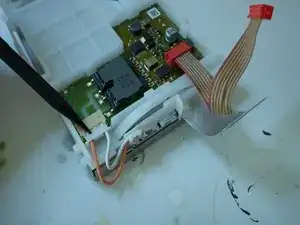

Отсоедините оранжево‑белый кабель с помощью лопатки. Он подключается только в одном направлении. Отцепите оранжево‑белый кабель от держателя экрана — держатель поднимется и отойдёт от экрана.

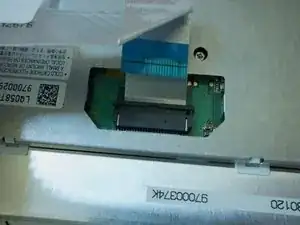

Отключите шлейф тем же способом, что и на другом конце, где он подключается к плате.

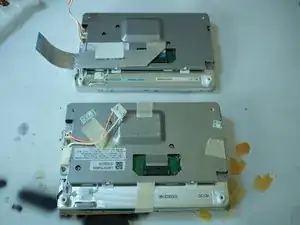

Перенесите шлейф на новый экран.
