Замена ЖК-экрана Sony Cyber-shot DSC-T9

Крышка отсека батареи находится на правой стороне камеры.

Сдвиньте крышку, чтобы открыть доступ к батарее.

Убедитесь, что батарея правильно совмещена с посадочным отверстием в камере.

Вставьте батарею.

Закройте крышку.

Батарея не показана

Удалите винты снаружи корпуса камеры. Всего 6 винтов.

3 винта на нижней стороне.

1 винт на правой стороне, рядом с крышкой батарейного отсека.

2 винта на левой стороне.

Используйте отвертку, чтобы выкрутить винты.

Осторожно снимите переднюю крышку с основного корпуса камеры.

Все внутренние компоненты камеры крепятся к заднему экрану.

Передняя крышка снята, внутренняя электроника теперь оголена.

Это камера без передней крышки.

Снимите деталь штатива, расположенную в нижней части камеры. Эта деталь должна легко выдвигаться.

Сдвиньте верхнюю панель. Она находится сверху камеры, где расположены кнопка питания и спуск затвора.

Отделите внутреннюю электронику от задней крышки, поддев с левой стороны.

Снимите заднюю крышку.

Задняя крышка снята с внутренней электроники.

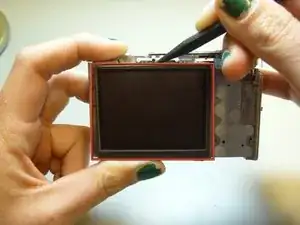

Используйте лопатку, чтобы поддеть ЖК-экран и отделить его от камеры.

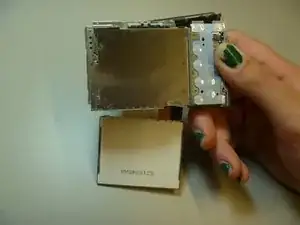

ЖК-экран снят с камеры, однако он всё ещё прикреплён ленточным кабелем в нижней части камеры.

Переверните камеру на другую сторону.

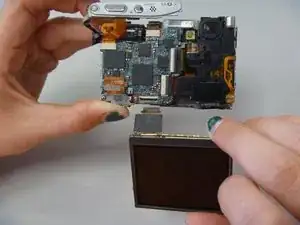

Используйте пинцет, чтобы снять чёрную наклейку, расположенную в середине материнской платы.

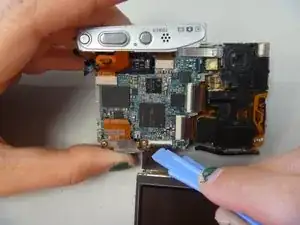

Используйте лопатку, чтобы выжать разъём ленточного кабеля ЖК-экрана, также называемый ZIF-разъёмом.

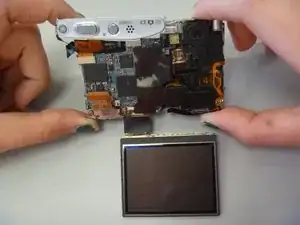

ЖК-экран полностью снят с камеры.
