Замена передней крышки Sony Cyber-shot DSC-T9

Это руководство позволит пользователю снять переднюю крышку камеры, что необходимо для большинства других шагов.

Шаг 1

Крышка батареи расположена с правой стороны камеры.

Сдвиньте крышку, чтобы получить доступ к батарее.

Убедитесь, что батарея правильно совмещена с пазом в камере.

Вставьте батарею.

Закройте крышку.

Батарея не показана

Удалите винты с внешней стороны камеры. Всего 6 винтов.

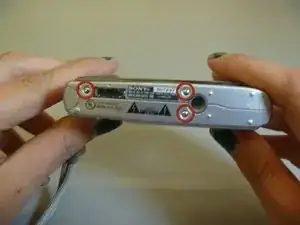

3 винта на нижней стороне.

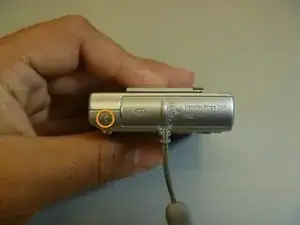

1 винт с правой стороны, возле крышки батареи.

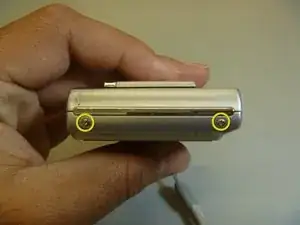

2 винта с левой стороны.

Используйте отвертку для удаления винтов.

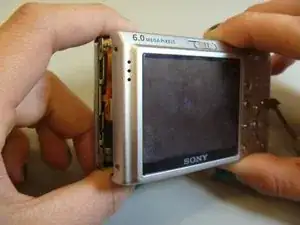

Аккуратно снимите переднюю крышку с основной части камеры.

Все внутренние детали камеры прикреплены к заднему экрану.

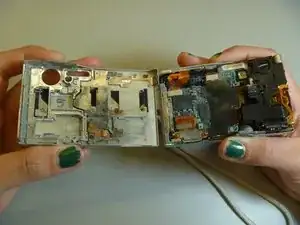

Передняя крышка теперь снята с камеры, и внутренние компоненты теперь открыты.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
