Замена модуля OLED/ЖК-дисплея Sony Cyber-shot DSC-TX100V

Извлеките аккумулятор

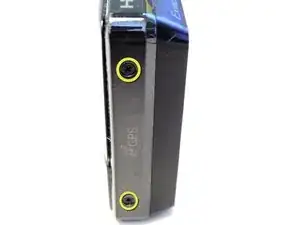

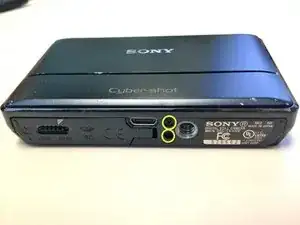

Выкрутите пять винтов длиной 2,5 мм с крестообразным шлицем №0.

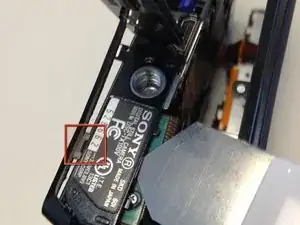

Выкрутите один винт длиной 2,5 мм с крестообразным шлицем №0 внутри корпуса разъёма HDMI.

Осторожно снимите переднюю панель с фотоаппарата

Осторожно потяните и отсоедините ленточный кабель, соединяющий переднюю панель с основным корпусом

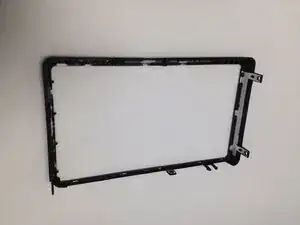

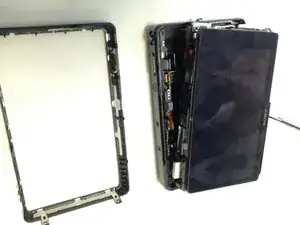

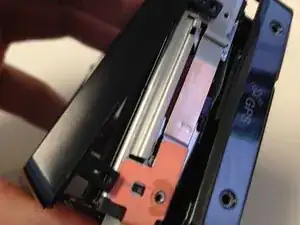

С помощью инструмента iSesamo, лопатки или плоского тупого инструмента для вскрытия осторожно отсоедините крышку модуля OLED/ЖК-дисплея.

Будьте осторожны с выступом/защёлкой в нижней части — он может доставить некоторые трудности.

Сильно рекомендуется использовать инструмент iSesamo

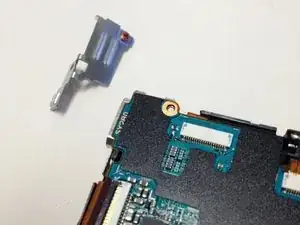

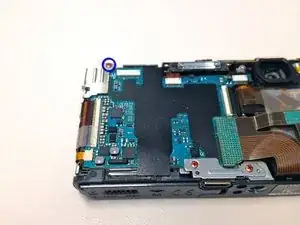

Выкрутите медный винт, удерживающий монтажную пластину HDMI, и снимите пластину.

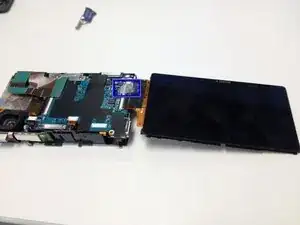

С помощью инструмента iSesamo, лопатки или плоского тупого инструмента для вскрытия осторожно отсоедините модуль OLED/ЖК-дисплея от ленты-адгезива на основном корпусе.

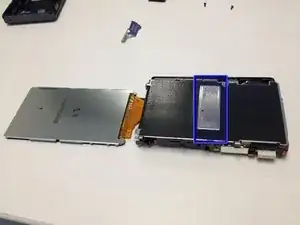

Примечание: расположение ленты-адгезива.

Переверните устройство и удалите прозрачную и чёрную ленту.

Важно: сохраните прозрачную и чёрную ленту — они понадобятся при установке нового модуля.

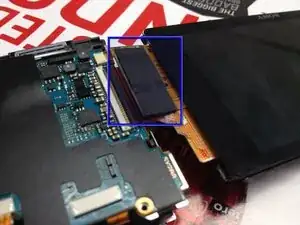

Осторожно оттяните маленький плоский ленточный кабель от основного корпуса

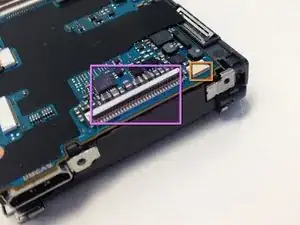

Чтобы отсоединить большой плоский ленточный кабель, необходимо поднять чёрную защёлку кабеля, расположенную на основном корпусе рядом с разъёмом

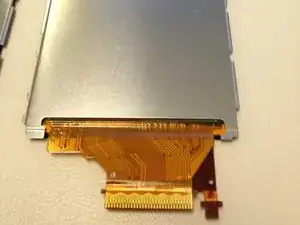

Установите новый дисплей и подключите все компоненты

Проверьте работу фотоаппарата, убедитесь, что новый экран функционирует

Поздравляем!
