Замена AV-порта Sony Cyber-shot DSC-T9
Это руководство покажет, как разобрать камеру и получить доступ к AV-порту для его замены или установки.
Шаг 1

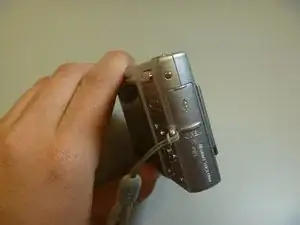

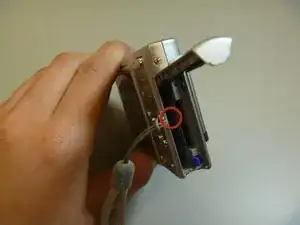

Крышка отсека батареи находится на правой стороне камеры.
Сдвиньте крышку, чтобы открыть отсек для батареи.
Шаг 2
Убедитесь, что батарея правильно соответствует направляющей в отсеке камеры.
Вставьте батарею.
Закройте крышку.
Батарея на фотографии не показана
Шаг 3
Это камера без передней панели.
Шаг 4

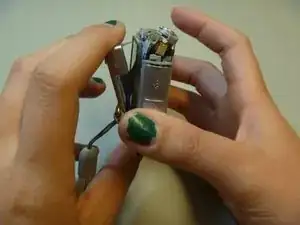

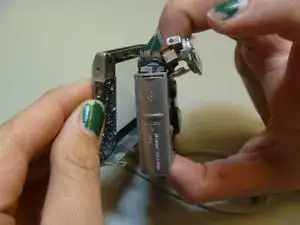

Снимите деталь штативного крепления, расположенную внизу камеры. Эта деталь должна выскользнуть легко.
Шаг 5

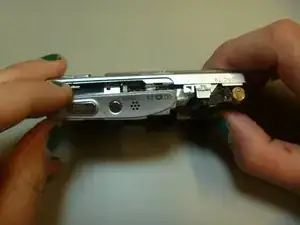

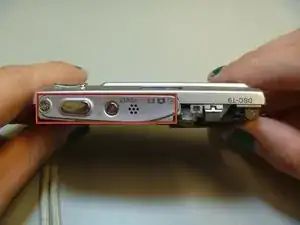

Сдвиньте верхнюю панель. Она расположена на верхней части камеры, где находятся кнопки питания и спуск затвора.
Шаг 6

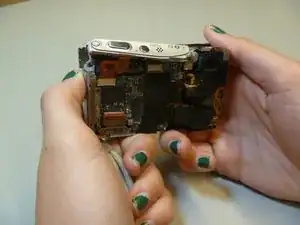

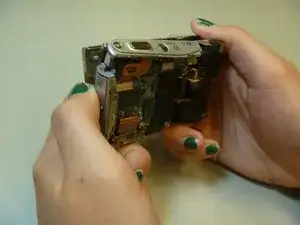

Отделите внутренний блок от задней крышки, поддевая с левой стороны.
Шаг 7

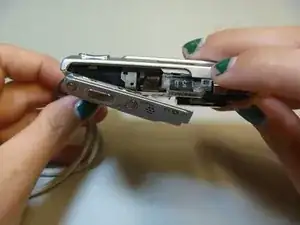

Снимите заднюю крышку.
Шаг 8

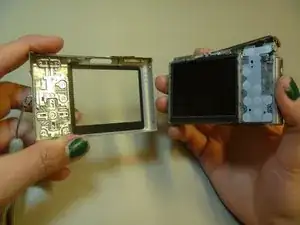

Задняя крышка теперь отделена от внутреннего блока.
Шаг 9

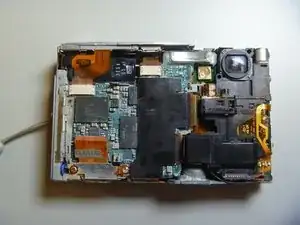

Это модуль ПЗС (CCD).
Шаг 10

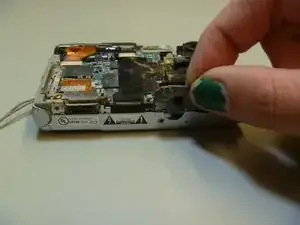

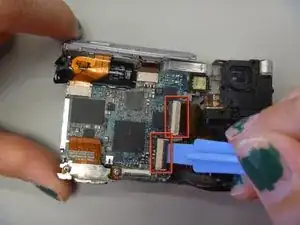

Используйте пластиковый инструмент для вскрытия, чтобы отжать два шлейфа, подключенных к модулю ПЗС.
Это эти два шлейфа.
Шаг 11

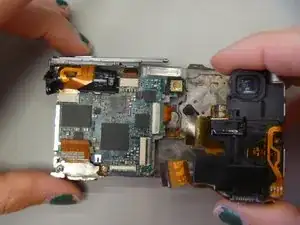

Снимите модуль ПЗС.
Возможно, потребуется аккуратно потянуть за шлейфы, чтобы извлечь модуль ПЗС.
Шаг 12

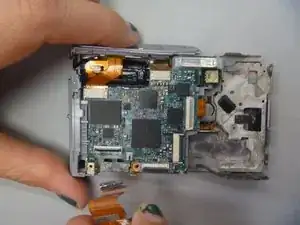

Модуль ПЗС теперь извлечён из камеры.
Шаг 13

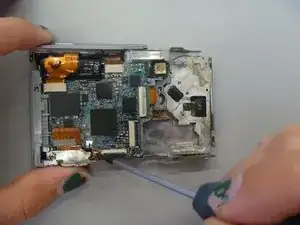

Эти два винта крепят AV-порт.
Используйте отвертку Phillips, чтобы выкрутить винты.
Шаг 14

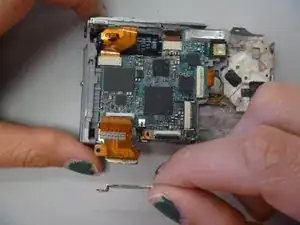

Снимите металлическую пластину с винтами.
Шаг 15

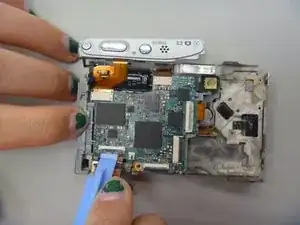

С помощью пластиковой лопатки отожмите шлейф.
Шаг 16
Снимите AV-порт с камеры.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
