Замена материнской платы Sony Cyber-shot DSC-T9

Крышка отсека батареи расположена на правой стороне камеры.

Сдвиньте крышку, чтобы получить доступ к батарее.

Убедитесь, что батарея правильно располагается в гнезде камеры.

Вставьте батарею.

Закройте крышку.

Батарея не показана

Удалите винты с внешней части корпуса камеры. Всего 6 винтов.

3 винта на нижней стороне.

1 винт на правой стороне, возле крышки батареи.

2 винта на левой стороне.

Используйте отвертку, чтобы выкрутить винты.

Осторожно снимите переднюю крышку с корпуса камеры.

Все внутренние детали камеры прикреплены к заднему экрану.

Передняя крышка снята, внутреннее оборудование теперь открыто.

Камера без передней крышки.

Снимите держатель штатива, расположенный внизу камеры. Эта деталь должна легко выскользнуть.

Сдвиньте верхнюю панель. Она расположена сверху камеры, где находятся кнопка питания и кнопка спуска.

Отделите внутренние компоненты от задней крышки, поддев с левой стороны.

Снимите заднюю крышку.

Задняя крышка снята с внутренних компонентов.

Используйте лопатку, чтобы поддеть ЖК-экран и отсоединить его от камеры.

ЖК-экран снят с камеры, но по-прежнему прикреплён шлейфом в нижней части камеры.

Переверните камеру на другую сторону.

С помощью пинцета снимите чёрную наклейку, расположенную в центре материнской платы.

С помощью лопатки выведите шлейфовый разъём ЖК-экрана, также называемый ZIF-разъёмом.

ЖК-экран теперь отсоединён от камеры.

Это модуль ПЗС (CCD).

Используйте пластиковую лопатку, чтобы отщёлкнуть два шлейфа, присоединённых к модулю ПЗС.

Это два шлейфа.

Снимите модуль ПЗС.

Возможно, придётся слегка потянуть за шлейфы, чтобы вынуть модуль ПЗС.

Модуль ПЗС теперь снят с камеры.

Эти два винта крепят AV-порт.

Используйте крестовую отвертку, чтобы выкрутить винты.

Снимите металлическую монтажную пластину.

С помощью лопатки отщёлкните шлейф.

Удалите AV-порт из корпуса камеры.

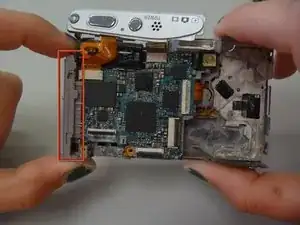

Здесь находится крышка отсека батареи.

Отодвиньте её от корпуса, чтобы снять.

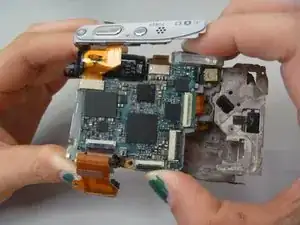

Возьмитесь за верхнюю и нижнюю часть.

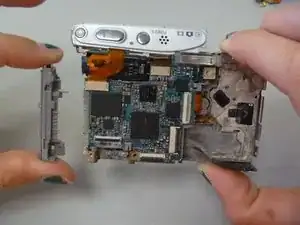

Подтяните вверх и наружу, чтобы вынуть материнскую плату и прикреплённые детали.

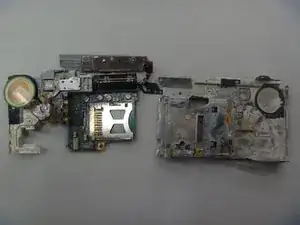

Переверните части материнской платы в показанное положение.

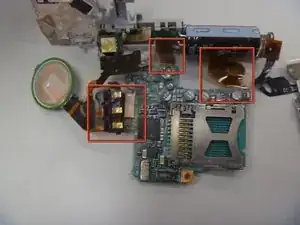

К материнской плате всё ещё подсоединены три шлейфа.

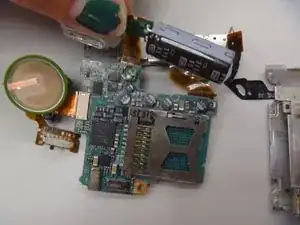

Потяните за эти три шлейфа, чтобы снять оставшиеся детали с материнской платы.

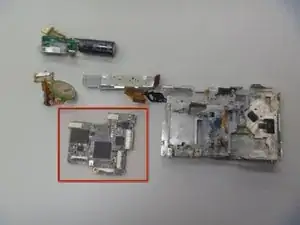

Материнская плата извлечена из камеры.
