Замена передней сдвижной крышки объектива Sony Cyber-shot DSC-T9
Сдвижная крышка объектива находится спереди камеры и движется вертикально, чтобы скрыть или открыть объектив и вспышку. Она может потребовать замены, если застревает.
Шаг 1
Удалите винты снаружи камеры. Всего 6 винтов.
3 винта на нижней стороне.
1 винт с правой стороны, рядом с крышкой батареи.
2 винта с левой стороны.
Шаг 2
Используйте отвертку для удаления винтов.
Шаг 3
Осторожно снимите переднюю крышку с основной камеры.
Все внутренние элементы камеры закреплены на заднем экране.
Шаг 4
Передняя крышка теперь снята с камеры, и внутреннее оборудование стало видимым.
Шаг 5

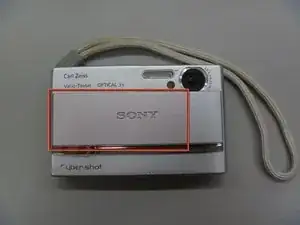

Передняя сдвижная крышка объектива.
Шаг 6

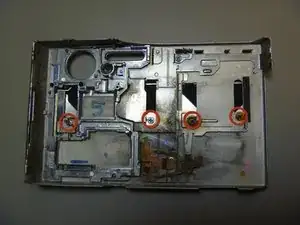

Удалите четыре винта с помощью Phillips, расположенные внутри передней крышки.
Шаг 7

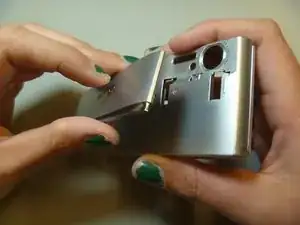

Удалите переднюю сдвижную крышку объектива.
Шаг 8

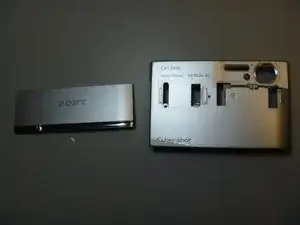

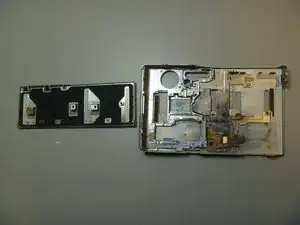

Передняя сдвижная крышка объектива теперь снята и может быть отремонтирована или заменена.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
