Замена платы корпуса Sony Cyber-shot DSC-T1

Найдите крышку отсека батареи на дне камеры.

Нажмите на крышку и сдвиньте её назад. Крышка откроется.

Извлеките батарею из отсека, который вы открыли на предыдущем шаге.

По одному винту находятся слева и справа от камеры, и по два винта на нижней стороне.

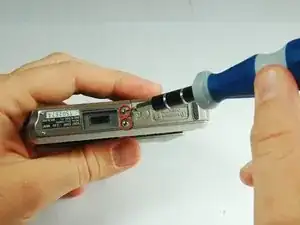

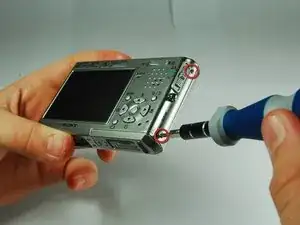

Используйте отвертку PH00 и выкрутите шесть винтов 2.9 мм.

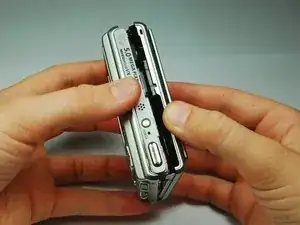

Осторожно при помощи рук подденьте переднюю панель и снимите её с корпуса камеры.

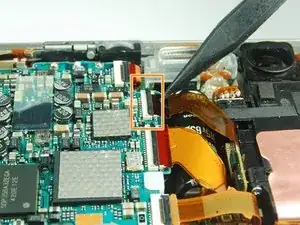

Используйте наконечник лопатки, чтобы поднять защёлку на ZIF-разъёме, фиксирующем ленточный кабель платы.

На втором изображении показан вид этих защёлок в открытом положении.

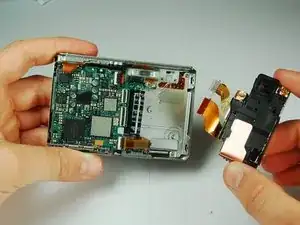

Возьмите модуль ПЗС-датчика и извлеките его.

В этой камере установлен очень мощный конденсатор (чёрный цилиндр). Избегайте касания всего вокруг двух проводов, выходящих сверху. Прикосновение может привести к серьёзному электрическому удару.

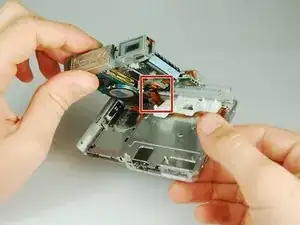

Аккуратно отделите внутренние компоненты от корпуса, поднимая их с нижнего конца и слегка потянув.

Компоненты всё ещё соединены с корпусом кабелями, но становятся более подвижными.

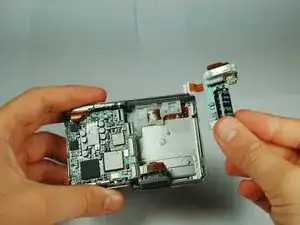

Модуль вспышки показан справа.

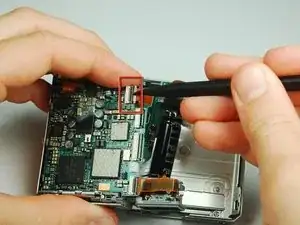

Используйте наконечник лопатки, чтобы поднять защёлку на ZIF-разъёме, фиксирующем ленточный кабель платы.

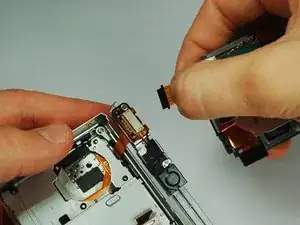

Возьмите модуль вспышки за нижнюю часть и извлеките его.

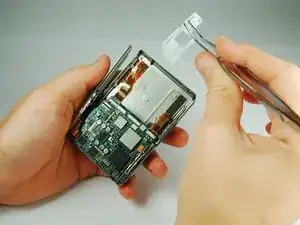

Используйте пинцет, чтобы сдвинуть белую деталь на задней части задней крышки вправо.

Это освобождает белую деталь, позволяя извлечь её из задней крышки.

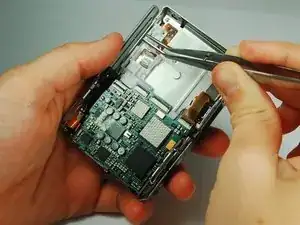

Используйте наконечник лопатки, чтобы поднять защёлку на ZIF-разъёме, фиксирующем ленточный кабель платы.

Извлеките ленточные кабели из этих двух ZIF-разъёмов.

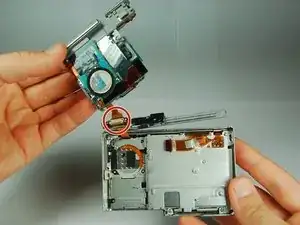

Поднимите сборку платы вверх и поверните её так, чтобы было удобно видеть места соединения внутренних компонентов с задней крышкой.

Отведите ZIF-разъёмы из зажима на левом конце верхней части.

Сборка платы теперь отделена от задней крышки.
