Замена выбираемой внутренней линзы Polaroid Now+ (поколение 3)
Используйте это руководство, чтобы заменить выбираемую внутреннюю линзу в Вашей моментальной камере Polaroid Now+ (поколение 3).
Вы также можете использовать это руководство для очистки выбираемой линзы.
Шаг 1

Если у Вас осталась пленка, сделайте несколько снимков! Затем извлеките кассету. Разборка может оголить оставшуюся пленку.
Перед началом:
Отключите камеру от сети и полностью выключите питание.
Наденьте крышку объектива, чтобы избежать царапин на линзе во время разборки.
Шаг 2


На протяжении этого руководства направления (передняя, задняя, левая, правая) даны с точки зрения использования камеры — то есть когда объектив направлен от Вас.
Удерживая защёлку на левой стороне камеры, откройте дверцу отсека для пленки.
Шаг 3


Во время ремонта следите за каждым винтом и возвращайте его точно туда, откуда он был удалён.

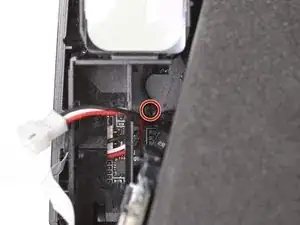

Используйте крестовую отвертку, чтобы выкрутить винт длиной 5.9 мм, фиксирующий заднюю панель.
Винт спрятан внутри камеры на заднем крае — возможно, потребуется фонарик, чтобы увидеть его, а также тонкая отвертка с длинным жалом, чтобы до него дотянуться.
Будьте осторожны при извлечении отвертки — винт может легко упасть внутрь камеры. Если это случится, держите камеру над рабочей поверхностью и аккуратно потрясите, чтобы винт выпал.
Шаг 4


Вставьте плоскую грань монтажной лопатки в шов между передней и задней панелями, прямо над портом USB‑C на правом краю.
Используйте лопатку, чтобы отжать заднюю панель от передней.
Держите вставленный край лопатки, направленным к задней панели при разделении. Это помогает освободить плотные пластиковые защёлки, удерживающие панели вместе.
Шаг 5


Вы должны почувствовать и услышать характерные «щёлчки», когда защёлки освобождаются. Если нет — попробуйте снова, может потребоваться несколько попыток.
Проведите лопаткой по верхнему правому углу и вдоль верхнего края, чтобы освободить защёлки.
Шаг 6


Продолжайте вести лопатку вдоль верхнего края, вокруг верхнего левого угла и вниз по левому краю, чтобы освободить защёлки. Остановитесь, когда дойдёте до защёлки дверцы для пленки.
Шаг 7

Аккуратно переверните камеру, следя за тем, чтобы ни одна из защёлок снова не зафиксировалась.
Шаг 8


Не забывайте держать вставленный край лопатки, направленным к задней панели.
Вставьте монтажную лопатку в шов рядом с портом USB‑C и проведите её вокруг угла и вдоль нижнего края, чтобы освободить оставшиеся защёлки.
Шаг 9

При снятии задней панели на следующем шаге будет открыт доступ к зеркалу камеры. Старайтесь не испачкать его и не допустить попадания мусора. В случае загрязнения используйте безворсовую ткань, чтобы аккуратно протереть зеркало.
Шаг 10

Аккуратно снимите заднюю панель с основного корпуса камеры.
Панель должна скользить легко. Если это не так, проверьте, не защёлнулись ли какие‑то защёлки снова, и используйте монтажную лопатку, чтобы освободить их.
При сборке:
Плотно прижмите панель к корпусу, чтобы все защёлки зафиксировались.
Вы должны почувствовать и услышать характерные «щёлчки», когда защёлки зафиксируются.
Проверьте шов панели и убедитесь, что нет зазоров. Если есть, сильно прижмите панели вместе, чтобы защёлка у зазора зашла на место.
Шаг 11

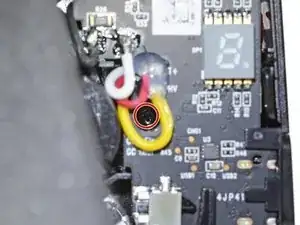

Конденсатор в камере удерживает электрический заряд и может вызвать потенциально опасный электрический удар, если вы прикоснётесь к платам неправильно.
Чтобы минимизировать риск, избегайте касания плат, проводов и других оголённых компонентов пальцами или металлическими инструментами. При работе рядом с платой рассмотрите возможность использования резиновых перчаток.
Шаг 12

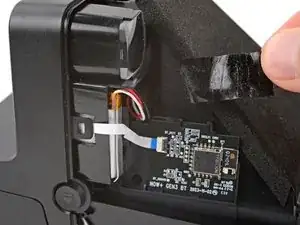

Снимите кусочек скотча, фиксирующий батарею и её кабели (ниже видоискателя), пальцами.
Отложите кусочек скотча — он понадобится при сборке.
Шаг 13


Отключение кабеля субплаты облегчает извлечение батареи и предотвращает случайное повреждение кабеля или его чувствительного разъёма.

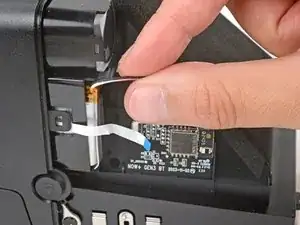

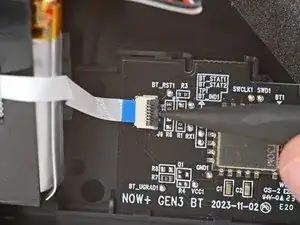

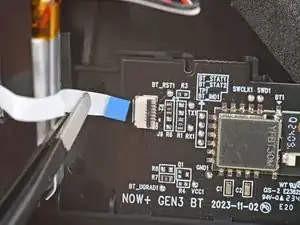

Используйте лопаточку, чтобы поднять откидную фиксирующую крышку ZIF‑разъёма на субплате ZIF connector.

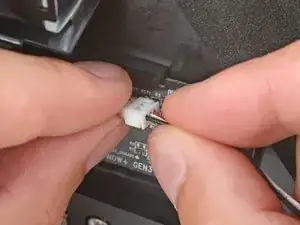

Используйте пинцет или пальцы, чтобы аккуратно вытащить кабель прямо из гнезда.
Шаг 14

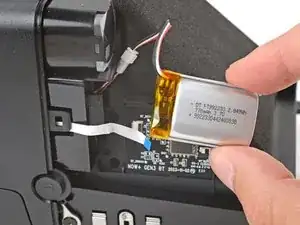

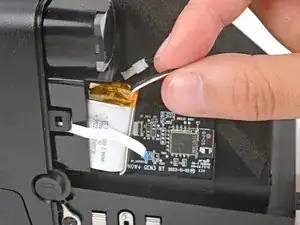

Осторожно сдвиньте аккумулятор из его пластикового отсека.
Не пытайтесь полностью извлечь аккумулятор — он всё ещё подключён тонким кабелем.
Шаг 15


Крепко удерживайте большую часть пластикового разъёма аккумулятора одной рукой, а кабель аккумулятора — другой; захватите кабель аккумулятора как можно ближе к разъёму.

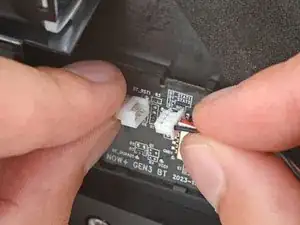

Потяните кабель аккумулятора прямо от разъёма, чтобы отсоединить его.
Будьте очень осторожны, чтобы не повредить кабели.

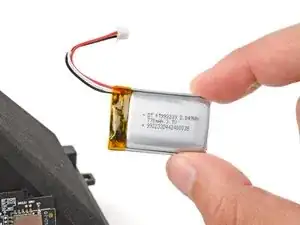

Снимите аккумулятор.
Шаг 16

Переверните камеру так, чтобы её низ был направлен вверх.
Шаг 17

Отверткой Phillips отвинтите два шарнирных винта дверцы для плёнки длиной 3 мм (по одному с каждой стороны камеры).
Шаг 18


Откройте дверцу для плёнки и поместите в отделение чистую салфетку.
Это предотвращает повторное защёлкивание дверцы во время отсоединения шарниров.
Шаг 19


Маленькие пластиковые втулки внутри шарниров дверцы плёнки легко отваливаются на этом этапе. Не потеряйте их — они понадобятся при сборке.
Используйте плоский конец лопатки, чтобы отжать один из шарниров дверцы плёнки от корпуса камеры и снять его с штифта.
Повторите процедуру, чтобы отсоединить второй шарнир.
Держите дверцу плёнки неподвижно, чтобы уже отсоединённый шарнир не соскользнул обратно на место.
Шаг 20


Проверьте, остались ли на штифтах маленькие пластиковые втулки шарниров.
Если да, снимите их и отложите в сторону.
Шаг 21


Поднимите дверцу плёнки и снимите её.
На этом этапе можно убрать салфетку из отсека дверцы плёнки.
При сборке:
Убедитесь, что втулки установлены в шарнирах дверцы плёнки. Для установки вставьте втулки в шарниры дверцы плёнки широким концом внутрь.
Зацепите один из шарниров на его штифт, затем прижмите второй шарнир до щелчка, пока он не наденется на свой штифт.
Шаг 22

Переверните камеру и расположите её так, чтобы объектив был направлен от Вас.
Шаг 23


Отверткой Phillips отверните три винта, удерживающие переднюю панель:
Два винта длиной 5,9 мм, скрытые в углублениях слева и справа (один возле выреза для аккумулятора и один у выреза в главной плате)
Вам может понадобиться фонарик, чтобы увидеть винты, а также тонкая отвертка со длинным стержнем, чтобы добраться до винта у выреза в главной плате.
Один винт длиной 5,4 мм на верхнем крае главной платы
Шаг 24

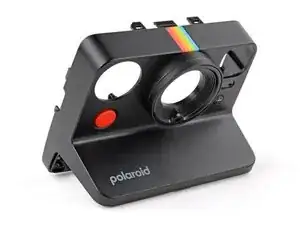

Пластиковые защёлки свободно фиксируют верхний и нижний края передней панели.

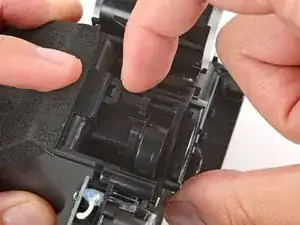

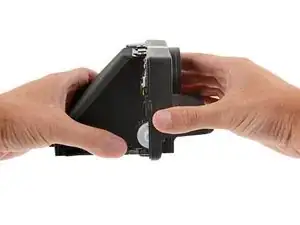

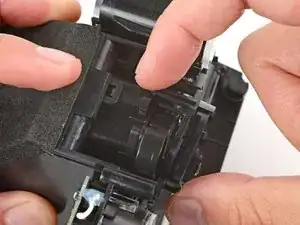

Держа правую сторону камеры вверх, удерживайте корпус камеры одной рукой, а переднюю панель — другой.
Держание камеры правой стороной вверх помогает предотвратить выпадение белой пластиковой шестерни при снятии панели.

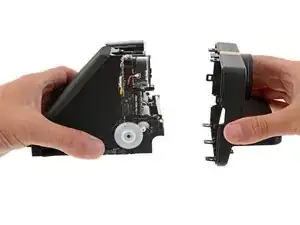

Аккуратно сожмите боковые стороны передней панели, чтобы освободить защёлки, и снимите панель с корпуса камеры.
Шаг 25

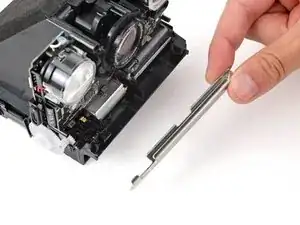

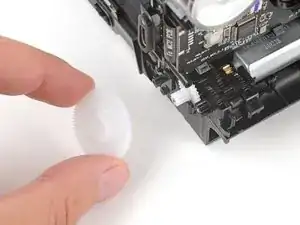

Снимите металлический рычаг дверцы плёнки и большую белую шестерню с правой стороны камеры и отложите — они понадобятся при сборке.
Снятие этих деталей сейчас предотвращает их выпадение во время работы с камерой.
При сборке следуйте этому руководству, чтобы установить рычаг дверцы плёнки и правую шестерню.
Шаг 26

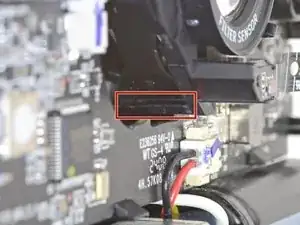

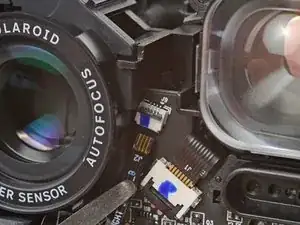

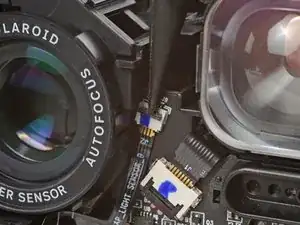

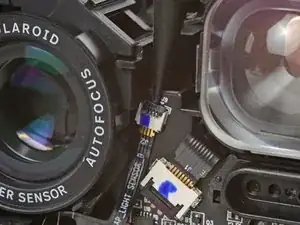

Используйте лопатку, чтобы приподнять запирающую планку с петлёй на ZIF‑разъёме кабеля датчика освещённости (кабель прикреплён к внешнему объективу).
Пинцетом аккуратно вытяните кабель прямо из его гнезда.
Шаг 27

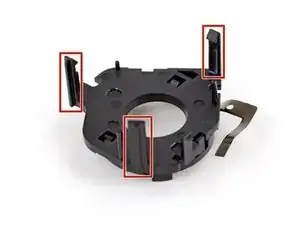

У внешнего объектива три защёлки — сверху, слева и снизу.

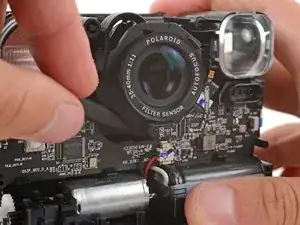

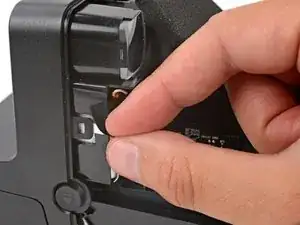

Поднимите верхнюю защёлку пальцем и потяните её к передней части камеры, пока она не отсоединится.
Шаг 28

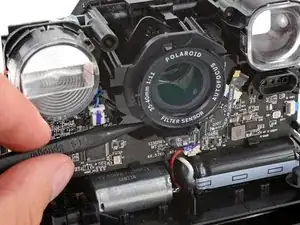

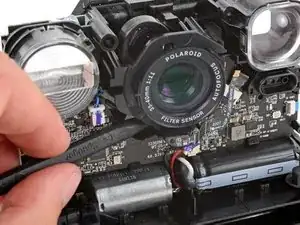

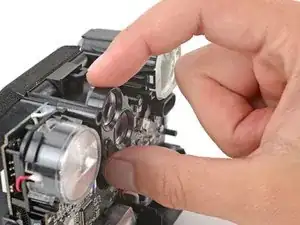

Используйте лопатку, чтобы осторожно поджать внутренний объектив и отвести его в сторону, чтобы получить доступ к нижней защёлке внешнего объектива.
Внутренние объективы должны защёлкнуться вверх и оставаться в таком положении самостоятельно.
Шаг 29


Нижняя защёлка внешней линзы частично скрыта. Возможно, потребуется фонарик, чтобы её увидеть.
Используйте лопатку, чтобы сдвинуть нижнюю защёлку вниз и от камеры, пока она не отстегнется.
Не нажимайте слишком сильно — вы можете сломать защёлку. Если возникают трудности, перенаправьте лопатку и попробуйте снова.
Шаг 30


Снимите внешнюю линзу.
После освобождения верхней и нижней защёлок внешняя линза легко выходит — отпускать левую защёлку не требуется.
При сборке:

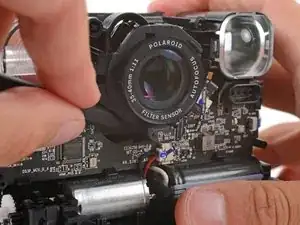

Разместив кабель вдоль нижнего края, нажмите внешнюю линзу на внутреннюю до щелчка.
Используйте две выступающие планки вдоль верхнего края, чтобы убедиться, что линза правильно выровнена.
Убедитесь, что большое вырезное отверстие на кабеле надето на направляющий штифт.
Шаг 31

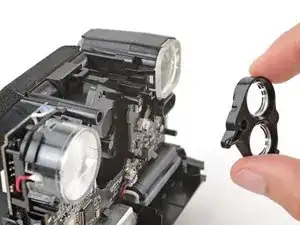

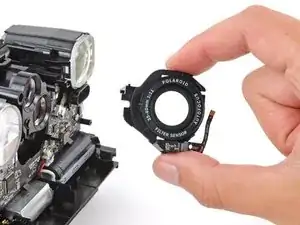

Осторожно потяните селективную линзу прямо от камеры, чтобы снять её.

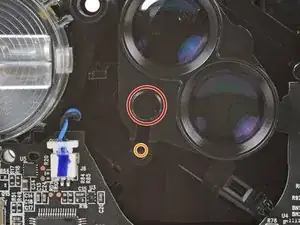

При сборке используйте два пластиковых штифта для выравнивания линзы:
Более крупный штифт, который располагается ближе к центру линзы.
Более мелкий штифт, который входит в паз трека.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
