Ремонт затвора Polaroid One-Step 600

ЭТО РУКОВОДСТВО ПО РЕМОНТУ ОЧЕНЬ СЛОЖНОЕ И ДОЛЖНО ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО ПРИ НАЛИЧИИ У ВАС ЭКСПЕРТНОГО МЕХАНИЧЕСКОГО ОПЫТА.

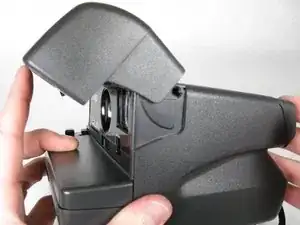

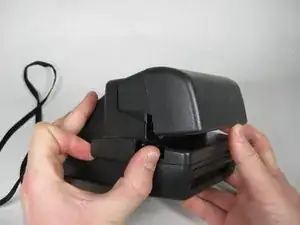

Откройте отсек вспышки/объектива Polaroid под углом 30 градусов относительно горизонтали.

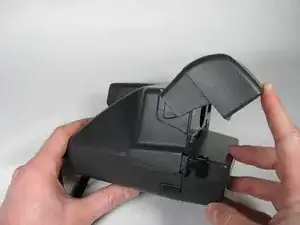

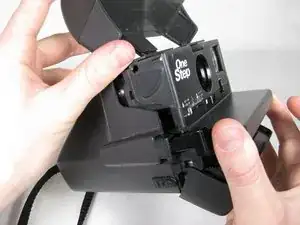

Отделите секцию вспышки от корпуса, отстегнув боковые зацепы.

ОСТОРОЖНО: НЕ ТЯНИТЕ СЕКЦИИ СИЛЬНО, ТАК КАК ПРОШИВНАЯ ЛЕНТА ВСЁ ЕЩЁ СОЕДИНЯЕТ ИХ!

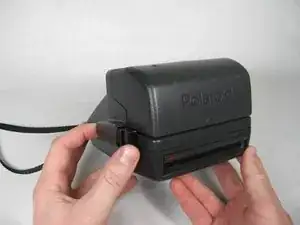

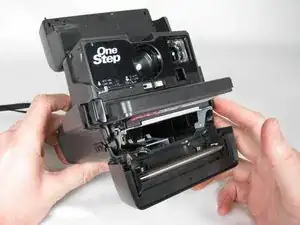

Полностью откройте отсек батареи/кассеты.

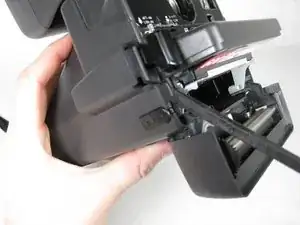

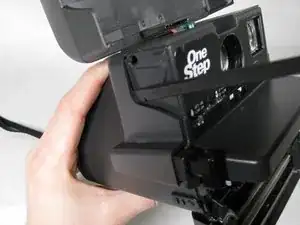

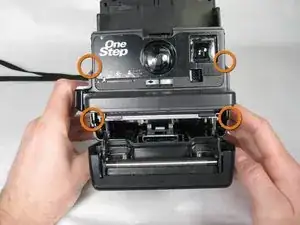

Вставьте лопаточку между лицевой частью камеры и боковыми стенками в местах расположения четырёх защёлок.

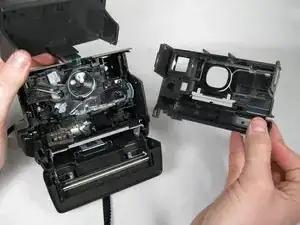

После освобождения защёлок вытяните лицевую панель камеры прямо наружу.

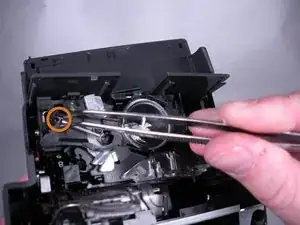

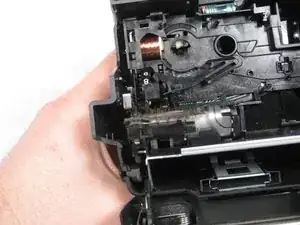

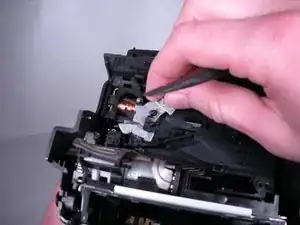

Осторожно используйте пинцет, чтобы снять пружину с крючков.

ВНИМАНИЕ: Пружина может потеряться, если отскочит с крючков.

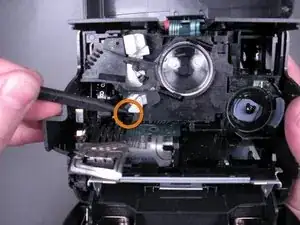

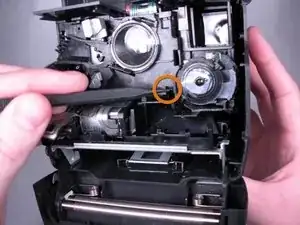

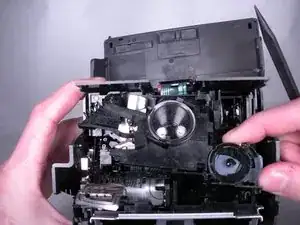

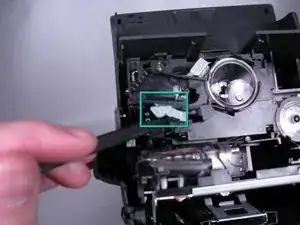

Используйте лопаточку, чтобы освободить защёлку механизма затвора.

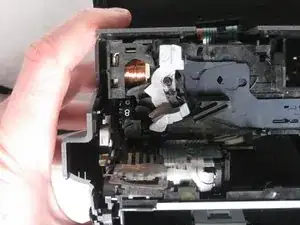

Поверните механизм затвора по часовой стрелке до упора.

Если защёлка успешно освобождена, механизм затвора должен касаться верхней пластиковой распорки.

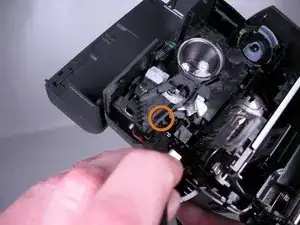

Освободите две защёлки, удерживающие пластину объектива на месте.

Снимите пластину объектива, потянув вниз, затем оторвав от камеры.

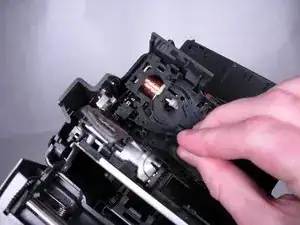

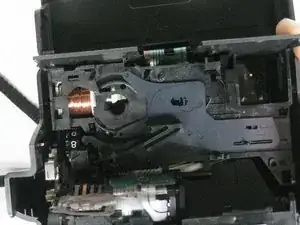

Достаньте механизм затвора из камеры.

Снимите чёрный фиксирующий элемент с камеры.

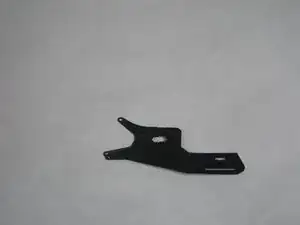

Снимите пластины затвора с камеры.

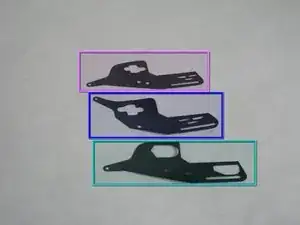

Для установки деталей затвора в камеру сначала убедитесь, что они расположены в правильном порядке.

Деталь затвора, находящаяся внизу на первой фотографии, должна быть установлена внизу.

Деталь затвора, находящаяся в середине на первой фотографии, устанавливается в середину (вторая фотография).

Деталь затвора, находящаяся вверху на первой фотографии, устанавливается сверху (третья фотография).

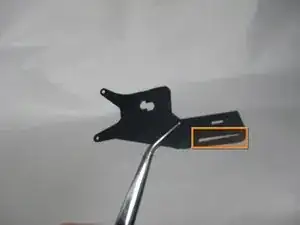

Глядя на первую фотографию, совместите длинные узкие пазовые отверстия на трёх деталях затвора.

На второй фотографии обратите внимание на штифт внутри окружности.

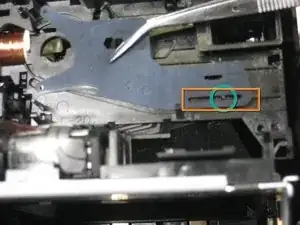

Выровняйте пазы в пластинах затвора со штифтом внутри камеры, как показано на третьей фотографии.

ПРИМЕЧАНИЕ: Детали затвора не показаны на первых двух фотографиях этого шага, потому что они слишком легко смещаются для фотосъёмки в камере.

Верните чёрный пластиковый элемент в камеру, убедившись, что вкладка вставлена в паз (прямоугольник) и насажена на штифт (окружность).

Финальная сборка этого шага должна выглядеть как третья фотография.

ВНИМАНИЕ: Следующие два шага чрезвычайно сложны!

Сначала необходимо совместить вкладку (в окружности) с пазом (прямоугольником).

Не собирайте части до прочтения следующего шага!!!

НАПОМИНАНИЕ: Этот шаг очень сложен и может потребовать нескольких попыток.

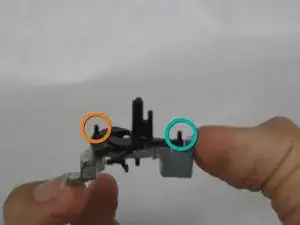

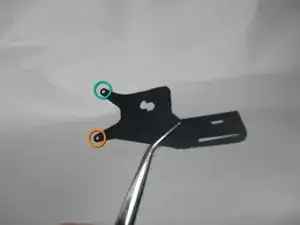

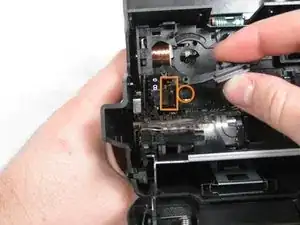

Совместите бирюзовую и оранжевую вкладки с первой фотографии с соответствующими бирюзовыми и оранжевыми отверстиями в элементах затвора.

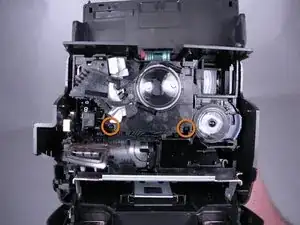

После установки механизма затвора в камеру убедитесь, что все три пластины затвора закреплены правильно.

ПРИМЕЧАНИЕ: При правильной фиксации пластины затвора будут скользить в противоположных направлениях при вращении механизма затвора.

Для завершения сборки Polaroid выполните шаги 9–1 в обратном порядке.
