Замена передней панели Polaroid Now+ (Gen 3)

Если в камере осталась пленка, сделайте несколько снимков! Затем извлеките картридж. Разборка обнажит оставшуюся пленку.

Перед началом:

Отключите питание и полностью выключите камеру.

Наденьте крышку объектива, чтобы не поцарапать объектив во время разборки.

В течение этого руководства направления (перед, зад, лево, право) даются с точки зрения использования камеры — то есть когда объектив обращён от вас.

Удерживая защёлку на левой стороне камеры, откройте крышку отсека для пленки.

Во время ремонта отслеживайте каждий винт и убедитесь, что он возвращается на то же место, откуда был извлечён.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 5,9 мм, крепящий заднюю панель.

Винт спрятан внутри камеры на заднем крае — возможно, вам понадобится фонарик, чтобы его увидеть, а также узкая отвёртка с длинным стержнем для доступа.

Будьте осторожны при вынимании отвёртки: винт может легко упасть внутрь камеры. Если это случится, держите камеру над рабочей поверхностью и аккуратно встряхните её, чтобы винт выпал.

Вставьте плоский край монтажной лопатки в зазор между передней и задней панелями, чуть выше порта USB‑C на правом крае.

Используйте лопатку, чтобы отжать заднюю панель от передней.

Держите вставленный край лопатки, направленным к задней панели при разделении. Это помогает освободить плотные пластиковые защёлки, удерживающие панели вместе.

Вы должны почувствовать и услышать отчетливые «щелчки», когда защёлки освободятся. Если нет — попробуйте снова; может потребоваться несколько попыток.

Проведите лопаткой по верхнему правому углу и вдоль верхнего края, чтобы освободить защёлки.

Продолжайте проводить лопаткой вдоль верхнего края, вокруг верхнего левого угла и вниз по левому краю, чтобы освободить защёлки. Остановитесь, когда дойдёте до защёлки крышки отсека для пленки.

Осторожно переверните камеру, следя за тем, чтобы никакие защёлки снова не защёлкнулись.

Помните, держать вставленный край лопатки направленным к задней панели.

Вставьте монтажную лопатку в зазор возле порта USB‑C и проведите её за угол и вдоль нижнего края, чтобы освободить оставшиеся защёлки.

Снятие задней панели на следующем шаге обнажит зеркало камеры. Следите, чтобы не оставить на нём отпечатков и не занести мусор. Если это случится, используйте безворсовую ткань и аккуратно протрите зеркало.

Осторожно снимите заднюю панель с корпуса камеры.

Панель должна с лёгкостью сойти. Если нет, проверьте, не защёлнулись ли какие‑то защёлки снова, и используйте монтажную лопатку, чтобы освободить их.

При сборке:

Плотно прижмите панель к корпусу, чтобы все защёлки вошли на место.

Вы должны почувствовать и услышать отчётливые «щелчки», когда защёлки соединятся.

Проверьте стык панелей и убедитесь, что нет зазоров. Если есть, сильно прижмите панели вместе, чтобы защёлка возле зазора вошла на место.

Конденсатор в вашей камере удерживает электрический заряд и может вызвать потенциально опасный электрический удар, если вы неправильно коснётесь плат.

Чтобы снизить риск, избегайте касания плат, проводов и других оголённых компонентов пальцами или металлическими инструментами. Рассмотрите возможность использования резиновых перчаток при работе рядом с платой.

Снимите пальцами кусочек клейкой ленты, фиксирующей батарею и её кабели (ниже видоискателя).

Отложите этот кусочек ленты — он понадобится при сборке.

Отключение кабеля суб‑платы облегчает извлечение батареи и предотвращает случайное повреждение кабеля или его тонкого разъёма.

Используйте лопатку, чтобы поднять запирающую защёлку с подвижной пластиной на ZIF‑разъёме суб‑платы ZIF connector.

Используйте пинцет или пальцы, чтобы аккуратно вытащить кабель прямо из разъёма.

Аккуратно выдвиньте аккумулятор из его пластикового отсека.

Не пытайтесь полностью вынуть аккумулятор пока — он всё ещё подключён тонким кабелем.

Крепко удерживайте более широкий конец пластикового разъёма аккумулятора одной рукой, а кабель аккумулятора — другой рукой; держите кабель аккумулятора как можно ближе к разъёму.

Потяните кабель аккумулятора прямо от разъёма, чтобы отсоединить его.

Будьте очень осторожны, чтобы не растянуть кабели.

Снимите аккумулятор.

Переверните камеру так, чтобы её нижняя часть была направлена вверх.

Используя крестовую отвёртку, отвинтите два шарнирных винта дверцы плёнки длиной 3 мм (по одному с каждой стороны камеры).

Откройте дверцу плёнки и поместите в отсек чистую ткань.

Это предотвращает повторное защёлкивание дверцы при отсоединении петель.

Маленькие пластиковые втулки внутри петель дверцы плёнки легко могут отпасть на этом этапе. Не потеряйте их — они понадобятся при сборке.

Используйте плоский конец лопатки, чтобы отжать одну из петель дверцы плёнки от корпуса камеры и снять её с штыря.

Повторите процедуру, чтобы отсоединить другую петлю.

Держите дверцу плёнки неподвижно, чтобы уже снятая петля не соскользнула обратно на место.

Проверьте, оставались ли какие‑либо из маленьких пластиковых втулок петель на своих штырях.

Если остались, снимите их и отложите в сторону.

Поднимите дверцу плёнки и снимите её.

На этом этапе можно убрать ткань из отсека дверцы плёнки.

При сборке:

Убедитесь, что в петлях дверцы плёнки установлены втулки. Для установки вставьте втулки в петли дверцы плёнки широким концом внутрь.

Зацепите одну из петель за её штырь, затем вставьте другую петлю на место, пока она не защёлкнется на своём штыре.

Переверните камеру и расположите её так, чтобы объектив был направлен от Вас.

Используя крестовую отвёртку, отвинтите три винта, закрепляющие переднюю панель:

Два винта длиной 5,9 мм, скрытые в углублениях с левой и правой сторон (один рядом с отсеком аккумулятора и один в вырезе на основной плате)

Вам может понадобиться фонарик, чтобы увидеть винты, а также тонкая отвёртка с длинным стержнем, чтобы добраться до винта во вырезе основной платы.

Один винт длиной 5,4 мм на верхнем краю основной платы

Верхняя и нижняя кромки передней панели зажаты пластиковыми защёлками.

Держа камеру правой стороной вверх, удерживайте корпус камеры в одной руке, а переднюю панель в другой.

Держание камеры правой стороной вверх помогает предотвратить выпадение белой пластиковой шестерни при снятии панели.

Осторожно сожмите боковые стороны передней панели, чтобы освободить защёлки, и снимите панель с корпуса камеры.

Если какие‑то части выпали из камеры, не беспокойтесь! Проверьте следующие места и следуйте этому руководству, чтобы снова установить детали:

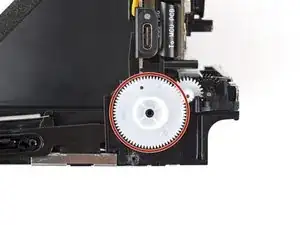

Шестерня на правом краю камеры, ниже порта USB‑C

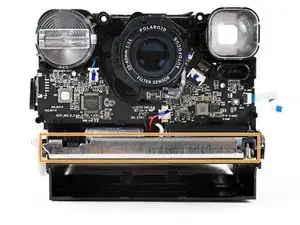

Металлический рычаг дверцы плёнки на передней панели камеры
