Замена валика печати Polaroid Now+ (Gen 3)

Если у вас осталась пленка, сделайте несколько снимков! Затем извлеките картридж. Разборка откроет доступ к оставшейся пленке.

Перед началом:

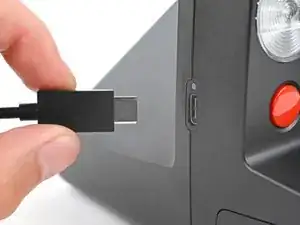

Отключите камеру от питания и полностью выключите её.

Наденьте крышку на объектив, чтобы не поцарапать его во время разборки.

На протяжении всего руководства направления (перед, зад, лево, право) определяются с позиции использования камеры, то есть когда объектив направлен от вас.

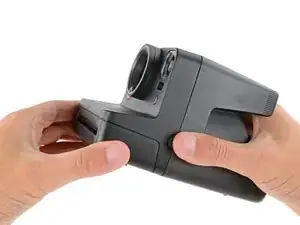

Нажмите на защёлку на левой стороне камеры и откройте дверцу отсека для пленки.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

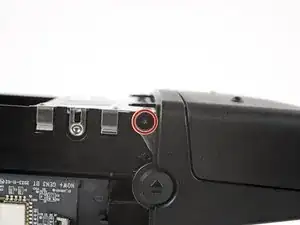

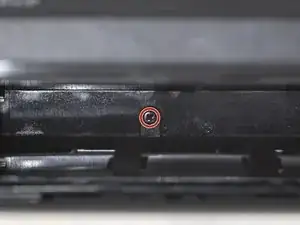

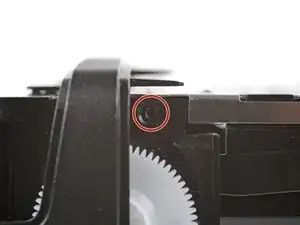

Отверткой Phillips отвинтите винт длиной 5.9 мм, крепящий заднюю панель.

Винт скрыт внутри камеры на заднем крае — возможно, потребуется фонарик, чтобы его увидеть, а также тонкая отвертка с удлинённым стержнем, чтобы до него дотянуться.

Будьте осторожны при извлечении отвертки — винт легко может упасть внутрь камеры. Если это произошло, держите камеру над рабочей поверхностью и аккуратно встряхните, чтобы винт выпал.

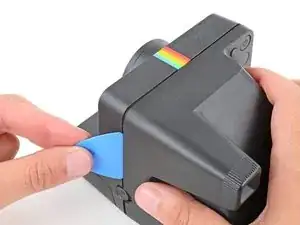

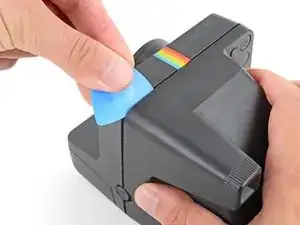

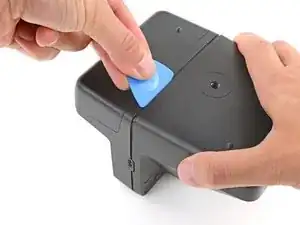

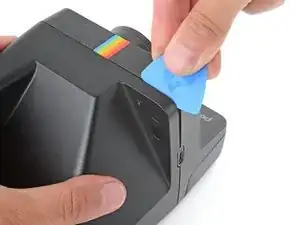

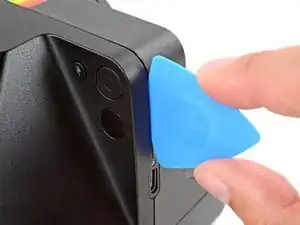

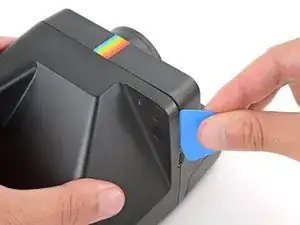

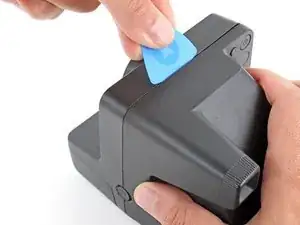

Вставьте плоский край монтажной лопатки в зазор между передней и задней панелями, прямо над портом USB‑C на правом краю.

Используйте лопатку, чтобы отжать заднюю панель от передней.

Держите вставленный край лопатки направленным к задней панели при разъединении. Это помогает освободить плотные пластиковые защёлки, удерживающие панели вместе.

Вы должны ощутить и услышать характерные «щёлчки», когда защёлки отпустят. Если нет, попробуйте снова — может потребоваться несколько попыток.

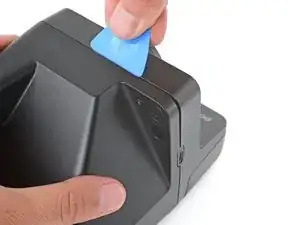

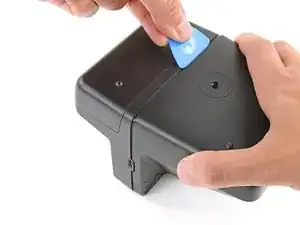

Проведите лопатку вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить защёлки.

Продолжайте вести лопатку вдоль верхнего края, вокруг верхнего левого угла и вниз по левому краю, чтобы освободить защёлки. Остановитесь, когда дойдёте до защёлки дверцы отсека для пленки.

Аккуратно переверните камеру, следя за тем, чтобы защёлки не защёлкнулись вновь.

Не забывайте держать вставленный край лопатки, направленным к задней панели.

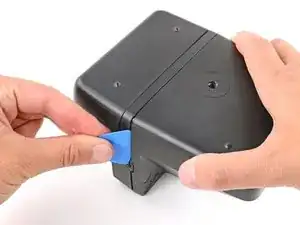

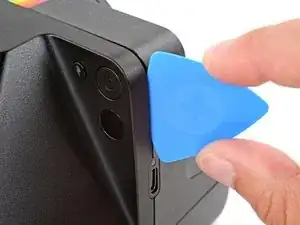

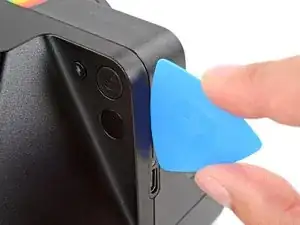

Вставьте монтажную лопатку в зазор рядом с портом USB‑C и проведите её вокруг угла и вдоль нижнего края, чтобы освободить оставшиеся защёлки.

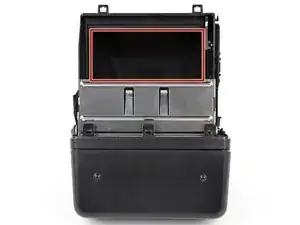

При снятии задней панели в следующем шаге оголяется зеркало камеры. Будьте осторожны, чтобы не испачкать его и не допустить попадания мусора. Если это случилось, используйте безворсовую тряпку, чтобы аккуратно протереть зеркало.

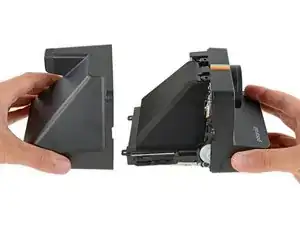

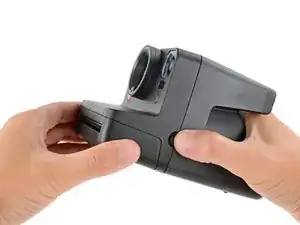

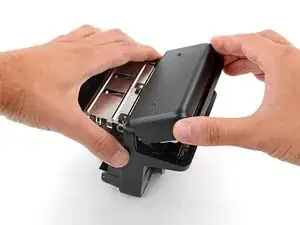

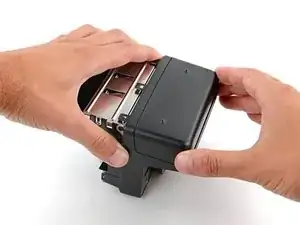

Осторожно снимите заднюю панель с корпуса камеры.

Панель должна легко сдвинуться. Если этого не происходит, проверьте, не защёлнулись ли какие‑то защёлки, и используйте монтажную лопатку, чтобы освободить их.

Во время сборки:

Плотно прижмите панель к корпусу, чтобы все защёлки зафиксировались.

Вы должны почувствовать и услышать характерные «щёлчки», когда защёлки войдут на место.

Проверьте по периметру шов панели и убедитесь, что нет зазоров. Если есть, сильно прижмите панели друг к другу, чтобы защёлка возле зазора вошла в посадочное положение.

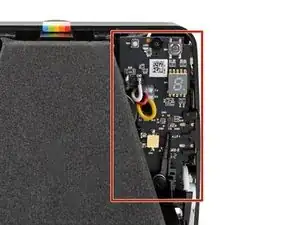

Конденсатор в вашей камере хранит электрический заряд и может причинить опасный электрический удар, если прикасаться к платам неправильно.

Чтобы минимизировать риск, избегайте касания плат, проводов и других оголённых компонентов пальцами или металлическими инструментами. Рассмотрите возможность использования резиновых перчаток при работе рядом с платой.

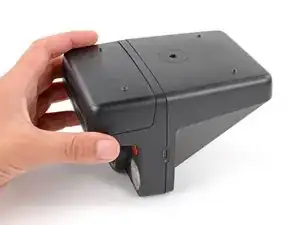

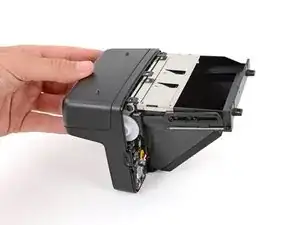

Переверните камеру так, чтобы дно было обращено вверх.

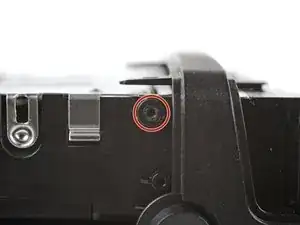

Отверткой Phillips отвинтите два винта петли дверцы отсека для пленки длиной 3 мм (по одному с каждой стороны камеры).

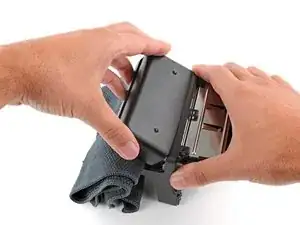

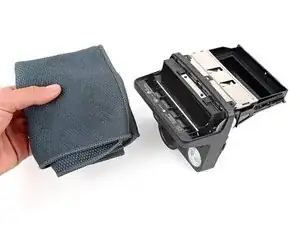

Откройте дверцу отсека для пленки и поместите чистую ткань в отсек.

Это предотвратит повторное защёлкивание дверцы при отсоединении петель.

Маленькие пластиковые втулки внутри петель дверцы плёнки легко могут отвалиться на этом шаге. Не потеряйте их — они понадобятся при сборке.

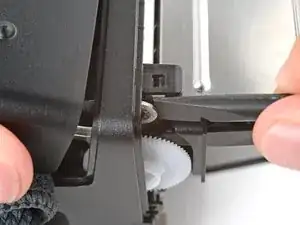

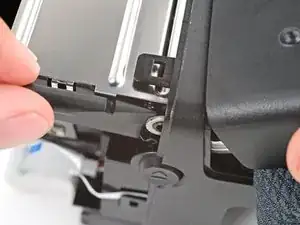

Используйте плоский конец лопатки, чтобы отжать одну из петель дверцы плёнки от корпуса камеры и снять её с оси.

Повторите процедуру, чтобы отсоединить другую петлю.

Держите дверцу плёнки неподвижно, чтобы уже снятая петля не соскользнула обратно на место.

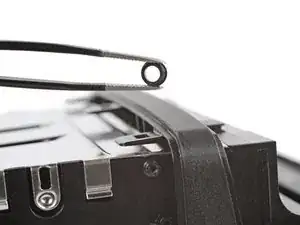

Проверьте, не осталась ли какая‑нибудь из маленьких пластиковых втулок на её оси.

Если осталась, снимите её и отложите в сторону.

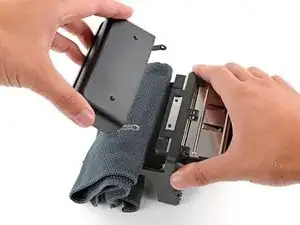

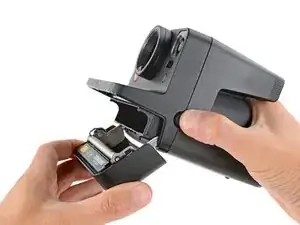

Поднимите дверцу плёнки и снимите её.

На этом этапе вы можете убрать ткань из отсека дверцы плёнки.

При сборке:

Убедитесь, что в петлях дверцы плёнки установлены втулки. Для установки вставьте втулки в петли дверцы плёнки широкой стороной внутрь.

Зацепите одну из петель за её ось, затем нажмите на другую до щелчка, пока она не сядет на свою ось.

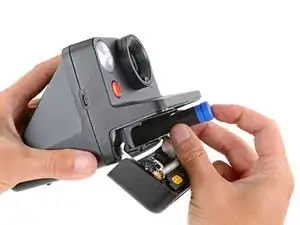

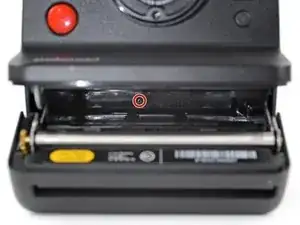

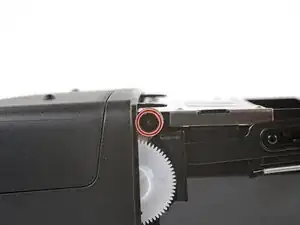

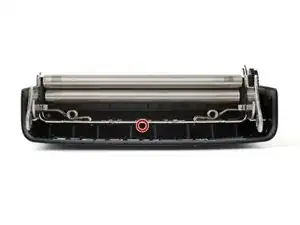

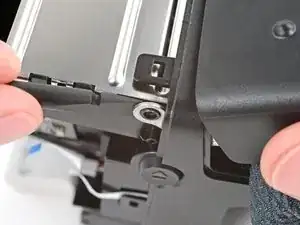

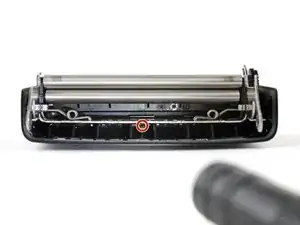

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3,9 мм, фиксирующий печатный вал.

Вам может понадобиться фонарик, чтобы увидеть винт, а также тонкая отвёртка с длинным стержнем, чтобы до него добраться.

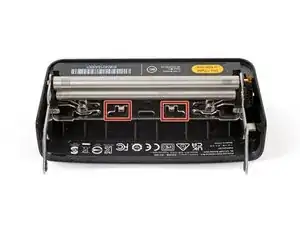

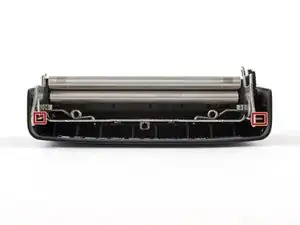

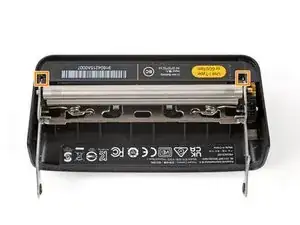

Центр печатного вала зафиксирован двумя пластиковыми защёлками.

Используйте наконечник лопатки, чтобы прижать обе пластиковые защёлки до освобождения их крючков от печатного вала — вы услышите отчётливый «щёлк».

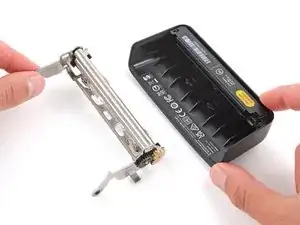

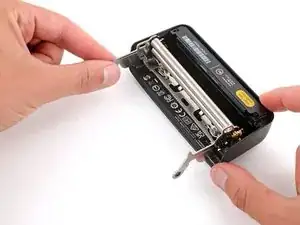

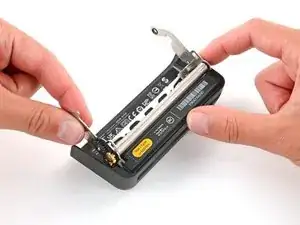

Возьмите печатный вал за одну из его ручек и вытяните его прямо из пластикового корпуса.

Тяните прямо от корпуса, чтобы не изогнуть и не деформировать металл.

Если возникают затруднения, убедитесь, что защёлки отпущены. Возможно, придётся удерживать защёлки прижатими во время вытягивания.

Печатный вал — чувствительный компонент. Будьте чрезвычайно осторожны при сборке, чтобы не согнуть и не деформировать металл.

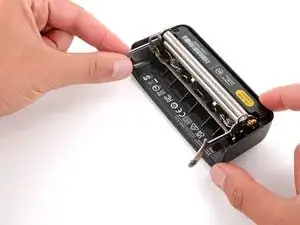

При сборке обратите внимание на следующее, чтобы правильно вставить печатный вал в пластиковый корпус:

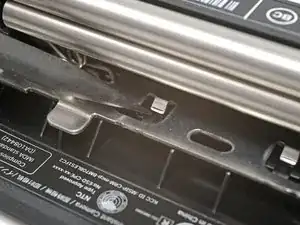

Две металлические L‑образные направляющие внизу печатного вала должны заскользить под вырезы в пластмассовом корпусе.

Два металлических крючка вверху печатного вала должны попасть под верхние углы пластмассового корпуса.

Вставляйте печатный вал под углом вниз, чтобы сначала зафиксировать крючки, а затем сдвинуть направляющие на место.

Толкните печатный вал в пластиковый корпус до щелчка, пока пластиковые защёлки не зафиксят его назад.
